Seat Leon (2013-2020) Manual de Taller: Unidades de control

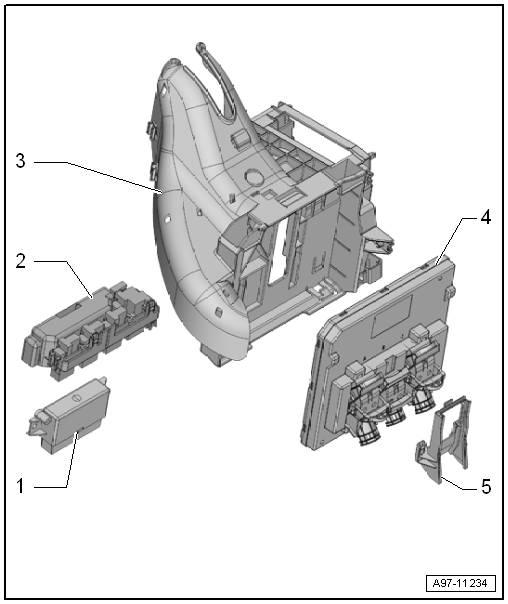

Cuadro de ubicaciones - Unidades de control

1 - Unidad de control para ayuda de aparcamiento -J446-

• Desmontar y montar

2 - Soporte para unidad de control para ayuda de aparcamiento -J446-

• Desmontar y montar

3 - Soporte para unidad de control de la red de a bordo -J519-

• Desmontar y montar

4 - Unidad de control de la red de a bordo -J519-

• Desmontar y montar

5 - Guía

• Para el conector eléctrico central

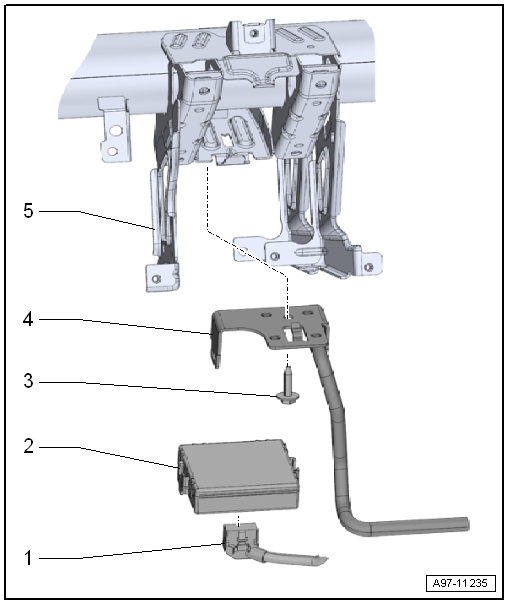

Cuadro de montaje - Interfaz de diagnosis para bus de datos

1 - Conector eléctrico

• Para interfaz de diagnosis para bus de datos -J533-

2 - Interfaz de diagnóstico para bus de datos -J533-

• Desmontar y montar

3 - Tornillo

• Par de apriete

4 - Refuerzo anticolisión

• Cuadro de montaje

5 - Tubo central del tablero de instrumentos

Unidad de control de la red de a bordo -J519-: desmontar y montar

Si se sustituye la unidad de control, hay que seleccionar en el modo Localización guiada de averías o Funciones guiadas la función Sustituir de la correspondiente unidad de control.

Desmontar

- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.

- Desmontar la cubierta de la zona reposapiés lado del conductor.

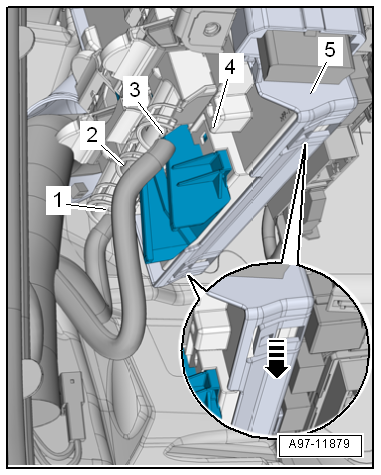

- Desacoplar los conectores eléctricos -1, 2 y 3-.

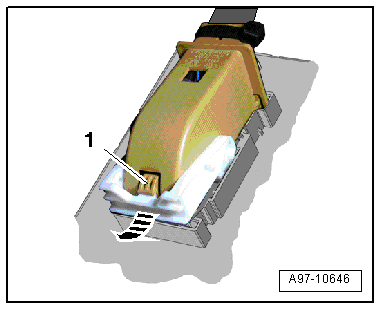

- Para desacoplar el conector eléctrico, presionar el fiador -1-, girar el estribo de sujeción -flecha- y sacar el conector.

- Desbloquear -flecha- los muelles de sujeción; pivotar la -unidad de control de la red de a bordo - fuera del soporte -5- y sacarla hacia abajo.

Montar

El montaje se realiza en el orden inverso de operaciones.

Soporte para unidad de control de la red de a bordo -J519-: desmontar y montar

Desmontar

- Desembornar el cable de masa de la batería con el encendido desconectado.

- Desmontar el cuadro de instrumentos.

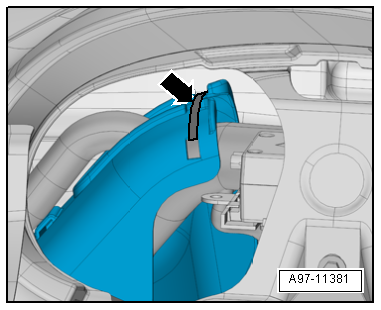

- Tronzar el sujetacables -flecha-.

- Descolgar el portafusibles D y apartarlo hacia un lado.

- Desmontar el zumbador de aviso para ayuda de aparcamiento delantera -H22-.

- Desmontar la unidad de control de la red de a bordo -J519-.

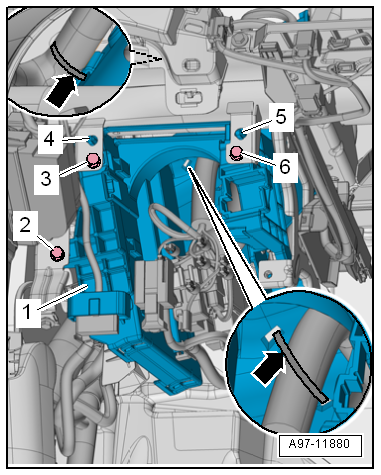

- Desenroscar los tornillos -2, 3 y 6-.

- Expulsar el soporte -1- del tubo central hacia delante, hasta que queden desenganchados los pivotes centradores -4 y 5-.

- Tronzar el sujetacables -flechas-.

- Liberar el mazo de cables eléctricos en el alojamiento.

- Sacar el soporte hacia el habitáculo.

Montar

El montaje se realiza en el orden inverso de operaciones.

Interfaz de diagnosis para bus de datos -J533-: desmontar y montar

Si se sustituye la unidad de control, hay que seleccionar en el modo Localización guiada de averías o Funciones guiadas la función Sustituir de la correspondiente unidad de control.

Desmontar

- Desmontar el airbag para las rodillas, lado del conductor.

- Desmontar difusor izquierdo de la zona reposapiés.

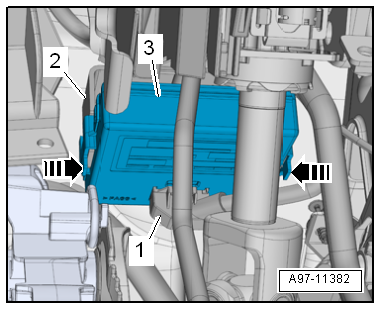

- Desacoplar el conector eléctrico -1-, utilizando un destornillador estrecho.

- Desbloquear los encastres -flechas-; retirar la interfaz de diagnosis para bus de datos -J533--3- del soporte -2-, hacia abajo.

La ocupación exacta figura en el esquema eléctrico actualizado → Esquemas de circuitos eléctricos, localización de averías y ubicación de componentes.

Montar

El montaje se realiza en el orden inverso de operaciones.

Pares de apriete

• "Cuadro de ubicaciones - Unidades de control"
