Seat Leon (2013-2020) Manual de Taller: Comunicación

Seat Leon (2013-2020) Manual de Taller | Electricidad | Comunicación

Indicaciones generales

Indicaciones para la reparación

Potencia de emisión y ubicación de las antenas

Aviso

Debido a disposiciones legales ya no se permite el montaje de antenas en los paragolpes. Con ello se mejora la protección de los peatones en caso de atropello.

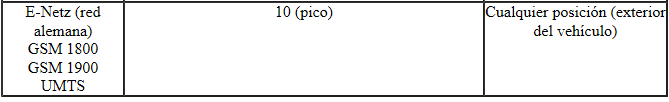

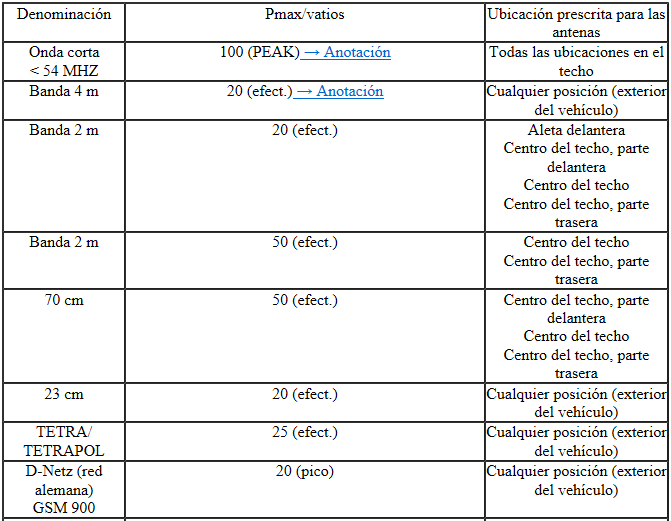

Potencia de emisión y ubicación de las antenas

¹⁾ Pico = potencia máxima de la señal portadora (Peak Envelope Power).

²⁾ efect. = potencia efectiva de emisión.

Aviso

Sólo se pueden autorizar divergencias respecto a estos valores (ubicación de la antena, frecuencia, potencia) de manera excepcional y en casos muy justificados tras superar una prueba específica por parte del centro EMV de VW AG en Wolfsburg.
EMV = compatibilidad electromagnética

Indicaciones para la reparación de cables de bus CAN

Reparar cables de bus CAN.

Indicaciones generales para la reparación

Reparación de mazos de cables y de conectores.

Desbloquear y desarmar carcasas de conectores.

Reparar cables de antena.

Sistemas de información, medición y diagnosis de vehículos.
