Seat Leon (2013-2020) Manual de Taller: Conectores

Conector separador izquierdo de la puerta: desacoplar

Desmontar

  Aviso

El desmontaje y montaje son idénticos en ambos lados.

- Abrir la puerta.

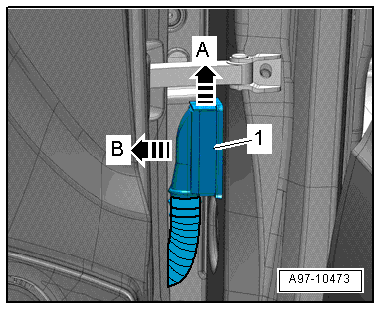

- Desbloquear el encastre del conector en el -sentido de la flecha A- y sacar al exterior la clavija de la puerta -1--flecha B-.

A97-10473

Conector separador derecho de la puerta: desacoplar

  Aviso

El desmontaje y montaje son idénticos en ambos lados.

Desmontar

"Conector separador izquierdo de la puerta: desacoplar"

Estación de interconexión del pilar A izquierdo: desmontar y montar

Desmontar

- Desembornar el cable de masa de la batería con el encendido desconectado.

- Desmontar el guarnecido inferior del pilar A.

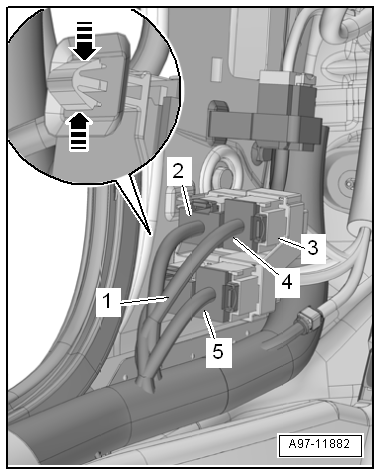

- Desbloquear las grapas de sujeción -flechas-; desenganchar la estación de interconexión -3- del pilar A.

- Desacoplar los conectores eléctricos -1, 2, 4 y 5-.

A97-11882

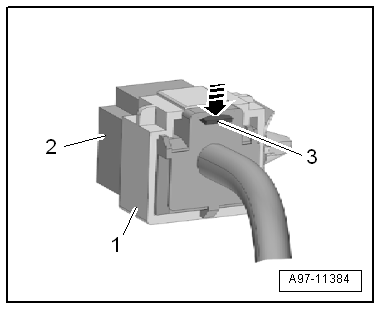

- Desbloquear -flecha- la grapa de sujeción -3- y expulsar el contacto terminal de enchufe -2- del soporte -1-.

  Aviso

La ocupación exacta figura en el esquema eléctrico actualizado → Esquemas de circuitos eléctricos, localización de averías y ubicación de componentes.

Montar

Efectuar el montaje siguiendo el orden inverso de operaciones, teniendo en cuenta lo siguiente:

- Conectar la batería.

A97-11384

Estación de interconexión del pilar A derecho: desmontar y montar

  Aviso

El desmontaje y montaje son idénticos en ambos lados.

Desmontar

"Estación de interconexión del pilar A izquierdo: desmontar y montar"

Mazos de cables y conectores eléctricos: reparar

Reparación de mazos de cables y conectores eléctricos

  Aviso

Todas las instrucciones e indicaciones relativas a este capítulo figuran en →Sistema eléctrico, Información general.

Carcasas de conectores y conectores: reparar

  Aviso

Todas las instrucciones e indicaciones relativas a este capítulo figuran en →Sistema eléctrico, Información general.

Cables de antena: reparar

  Aviso

Todas las instrucciones e indicaciones relativas a este capítulo figuran en →Sistema eléctrico, Información general.

Sistemas de información, medición y diagnosis de vehículos

  Aviso

Todas las instrucciones e indicaciones relativas a este capítulo figuran en →Sistema eléctrico, Información general.
