Seat Leon (2013-2020) Manual de Taller: Cuadro de montaje - Componentes de la puerta

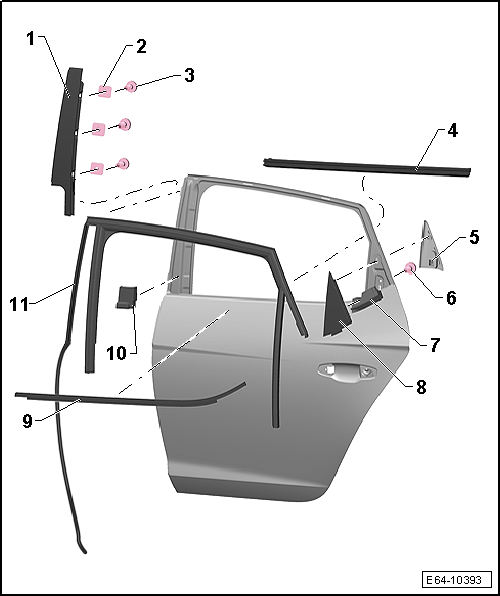

Componentes de la puerta

1 - Embellecedor exterior montante B (puerta posterior)

2 - Taco expansible

  • 3 unidades

3 - Tornillo

  • 3 unidades

4 - Lamelunas interior

  • Desmontar y montar

5 - Embellecedor interior montante C (puerta posterior)

  • Fijado a la puerta
  • Con dos clips de fijación y espuma aislante
  • Desmontar y montar

6 - Tornillo

  • Para fijar el embellecedor
  • 2,5 Nm

7 - Espuma aislante

8 - Embellecedor exterior montante C (puerta posterior)

  • Fijado a la puerta
  • Desmontar y montar

9 - Lamelunas exterior

10 - Junta selladora

  • Adherida a la puerta

11 - Guía cristal (puerta posterior)

  • Desmontar y montar "Guía de la ventanilla: desmontar y montar"

Cuadro de montaje - Elevalunas

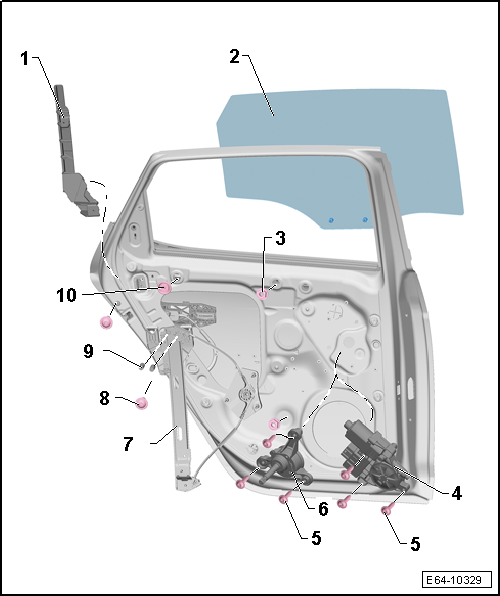

Componentes de la puerta

1 - Soporte guía cristal

2 - Cristal de la puerta posterior

3 - Tuerca

  • 2 unidades
  • 6 Nm

4 - Motor alzacristal

  • Con unidad de control integrada en el motor

5 - Tornillo

  • 3 unidades
  • 3,5 +- 0,5 Nm

6 - Mecanismo de accionamiento manual

  • Solo para conjunto alzacristal con accionamiento manual

7 - Conjunto alzacristal

8 - Tornillo

  • 2 unidades
  • 3,5 Nm

9 - Conjunto fijación cristal

  • 2 unidades

Compuesto por:

  • Casquillo expansible
  • Perno expansor

10 - Tapón

  • 4 unidades

Cuadro de montaje - Manilla y cerradura de la puerta

Cuadro de montaje - Manilla y cerradura de la puerta (parte I)

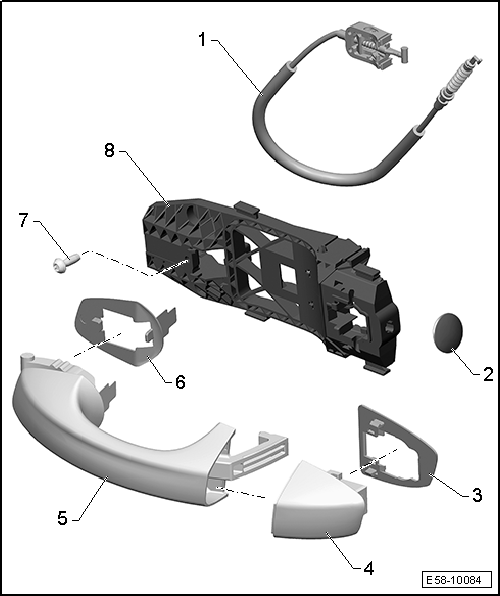

Cuadro de montaje - Manilla y cerradura de la puerta

1 - Cable de la maneta exterior (puerta posterior)

  • Cable tipo Bowden

2 - Protección adhesiva

  • 1 unidad
  • Adherida al panel de la puerta

3 - Base posterior

  • Para asiento de la tapa de cierre maneta exterior

4 - Tapa de cierre maneta exterior (puerta posterior)

  • Fijada al alojamiento de la maneta exterior por el estribo de bloqueo

5 - Maneta exterior (puerta posterior)

6 - Base anterior

  • Para asiento de la maneta exterior.

7 - Tornillo

  • 1 unidad
  • 1,7 Nm

8 - Alojamiento de la maneta exterior (puerta posterior)

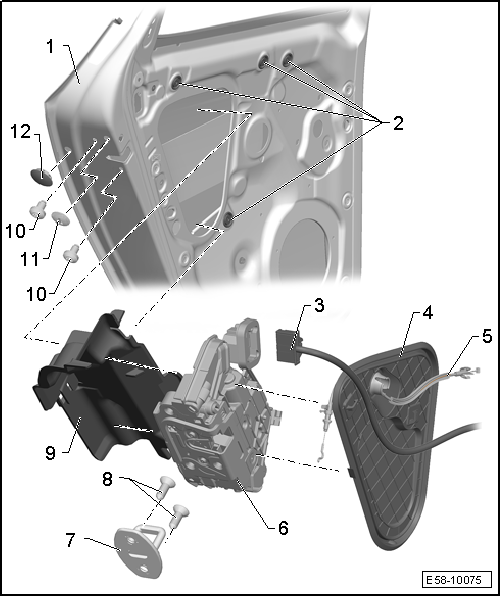

Cuadro de montaje - Manilla y cerradura de la puerta (parte II)

Cuadro de montaje - Manilla y cerradura de la puerta (parte II)

1 - Puerta posterior

2 - Tapón

  • 4 unidades

3 - Conector de la cerradura de la puerta

4 - Tapa de protección interior

5 - Cable de la maneta interior (puerta posterior)

  • Cable tipo Bowden

6 - Cerradura (puerta posterior)

7 - Resbalón

  • Con base plástica

8 - Tornillo

  • 2 unidades
  • 24 Nm

9 - Cubierta

  • Desmontar y montar

10 - Tornillo

  • 2 unidades
  • Con arandela
  • 19 Nm

11 - Tapón

  • 1 unidad

12 - Tapón

  • 1 unidad
