Seat Leon (2013-2020) Manual de Taller: Conexión para dispositivos multimedia externos

Seat Leon (2013-2020) Manual de Taller | Electricidad | Comunicación | Conexión para dispositivos multimedia externos

Conexión para fuentes de audio externas -R199-: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

Palanca -U30800-

Desmontar

- Desactivar el encendido y todos los consumidores eléctricos y extraer la llave de contacto.

- Variante de equipamiento con unidad de control para electrónica de información 1 -J794-: desmontar la unidad de control para electrónica de información 1 -J794-.

- Desenroscar los tornillos -1, 2 y 3 - de la guantera.

- Desbloquear las grapas - 4-.

E91-10513

- Retirar la guantera lo suficiente para desacoplar los conectores del terminal para fuentes de audio externas -R199-

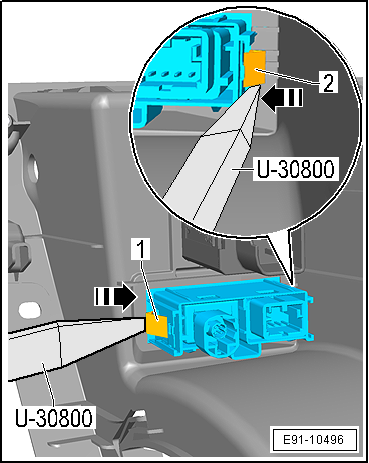

- Aplicando la palanca -U30800- como se muestra en la imagen, oprimir las pestañas de encastre -flechas- y sacar el terminal -R199--1- de la guantera.

Montar

Efectuar el montaje siguiendo el orden inverso de operaciones.

E91-10496

Conectores para conexión de dispositivos multimedia externos

El terminal para fuentes de audio externas -R199- está disponible en diferentes variantes:

AUX-In - ranura USB
Ranura USB
Conector Multimedia

"Ranura USB" es el soporte para terminal USB -R193-

Este terminal para fuentes de audio externas -R199- está conectado a la unidad de control para electrónica de información 1 -J794-.

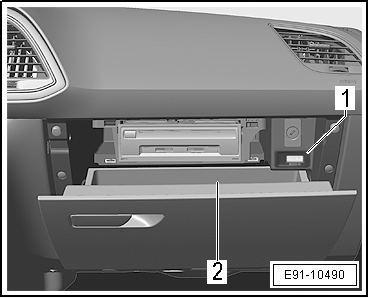

Ubicación del conector multimedia

En la guantera -2- se encuentra el conector multimedia -1-.

E91-10490

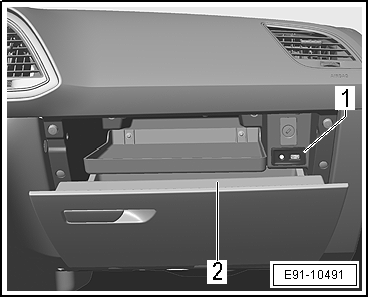

Ubicación del AUX-In + soporte de conexión USB -R193-

En la guantera -2- se encuentra el conector AUX-In + soporte de conexión USB -R193--1-.

E91-10491

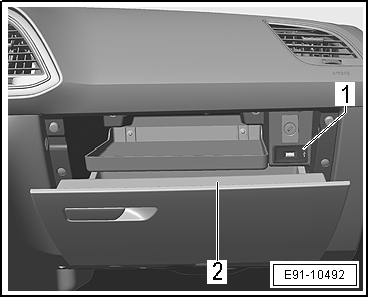

Ubicación del soporte de conexión USB -R193-

En la guantera -2- se encuentra el soporte de conexión USB -R193--1-.

En la conexión para fuentes de audio externas -R199- se pueden conectar distintas fuentes de audio externas:

iPod
Reproductor de MP3
Lápiz USB

Se necesitan los cables adaptadores correspondientes.

La localización de averías se realiza a través de la Localización de averías.

E91-10492
