Seat Leon (2013-2020) Manual de Taller: Sistema de infotainment

Unidad de control del sistema electrónico de información 1 -J794-: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Extractor -T10057-

Desmontar

- Desactivar el encendido y todos los consumidores eléctricos y extraer la llave de contacto.

- Abrir la guantera.

- Sacar el CD que ha quedado en la unidad de control para electrónica de información 1 -J794-.

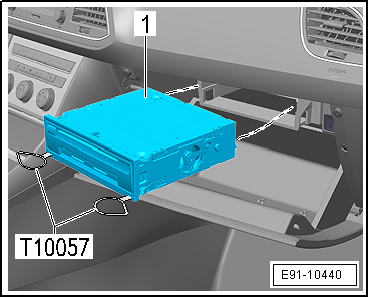

- Insertar dos grapas del extractor -T10057- en las ranuras de desbloqueo de la unidad de control para electrónica de información 1 -J794--1- hasta que encastren. Las puntas del extractor -T10057- señalan hacia afuera.

- Extraer de la guantera la unidad de control para electrónica de información 1 -J794--1- tirando de las anillas del extractor -T10057-.

- Desbloquear y desacoplar los conectores de la unidad de control para electrónica de información 1 -J794--1-.

- Retirar el extractor -T10057-, presionando las lengüetas de bloqueo en la unidad de control para electrónica de información 1 -J794-.

Montar

- Efectuar el montaje siguiendo el orden inverso de operaciones y observando lo siguiente:

- Acoplar todos los conectores.

- Introducir la unidad de control para electrónica de información 1 -J794- en la guantera hasta que encastre.

E91-10440

Unidad de control del sistema electrónico de información 1 -J794-: desmontar y montar, soporte

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Extractor -T10057-

Desmontar

- Desactivar el encendido y todos los consumidores eléctricos y extraer la llave de contacto.

- Desmontar la unidad de control para electrónica de información 1 -J794-.

- Desenclavar y sacar la tapa del soporte de la unidad de control para electrónica de información 1 -J794- tirando de ella.

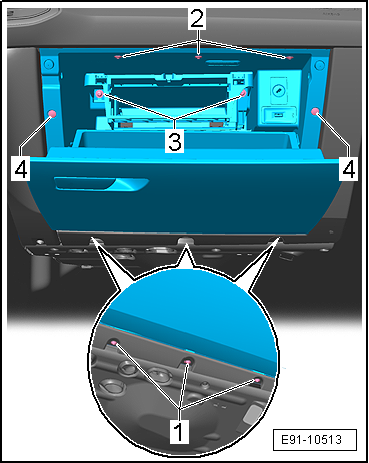

- Desenroscar los tornillos -1, 2 y 3 - de la guantera.

- Desbloquear las grapas - 4-.

E91-10513

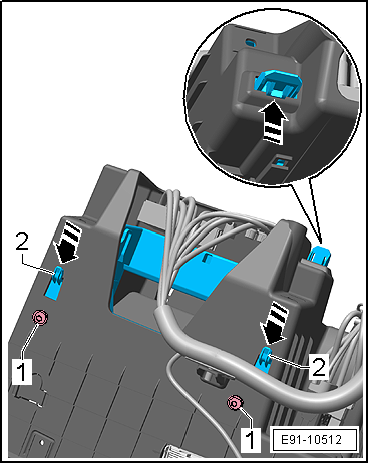

- Retirar la guantera lo suficiente para desenroscar los tornillos -1 -.

- Presionar la uña de retención -flecha- y extraer el soporte de la unidad de control para electrónica de información 1 -J794-.

E91-10512

Montar

- Efectuar el montaje siguiendo el orden inverso de operaciones y observando lo siguiente:

- Al introducir el soporte de la unidad de control para electrónica de información 1 -J794- en la guantera, verificar que las sujeciones -2- estén correctamente alojadas.

E91-10512

Pantalla del sistema de infotainment: desmontar y montar

Pantalla del sistema de infotainment: desmontar y montar, versiones de equipamiento System Colour y Media System Plus

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Extractor -T10057-

Desmontar

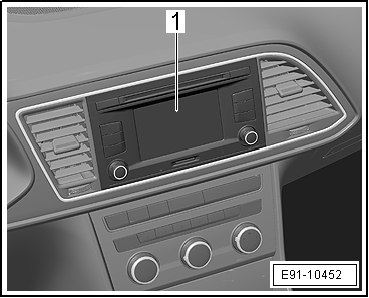

- Desconectar el encendido y todos los consumidores eléctricos y extraer la llave de encendido.

E91-10452

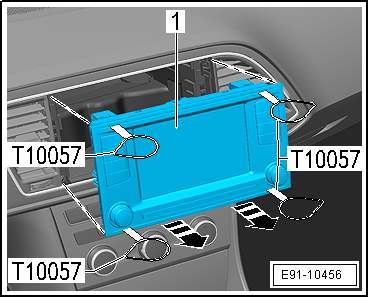

- Insertar cuatro grapas del extractor -T10057- en las ranuras de desbloqueo de la pantalla de la unidad de control de la unidad de mandos con pantalla para información, delante -J685--1- hasta que encastren. Las puntas del extractor -T10057- señalan hacia afuera.

- Extraer del tablero de instrumentos la pantalla de la unidad de control de la unidad de mandos con pantalla para información, delante -J685--1- tirando de las anillas del extractor -T10057-.

- Desbloquear y desacoplar los conectores de la pantalla de la unidad de control de la unidad de mandos con pantalla para información, delante -J685--1-.

- Retirar el extractor -T10057-, presionando las lengüetas de bloqueo en la pantalla de la unidad de control de la unidad de mandos con pantalla para información, delante -J685-.

Montar

- Efectuar el montaje siguiendo el orden inverso de operaciones y observando lo siguiente:

- Acoplar todos los conectores.

- Introducir la pantalla de la unidad de control de la unidad de mandos con pantalla para información, delante -J685- en el tablero de instrumentos hasta que encastre.

E91-10456

Pantalla del sistema de infotainment: desmontar y montar, versiones de equipamiento Touch y Colour

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Extractor -T10057-

Desmontar

- Desconectar el encendido y todos los consumidores eléctricos y extraer la llave de encendido.

- Sacar el CD que ha quedado en la radio -R-.

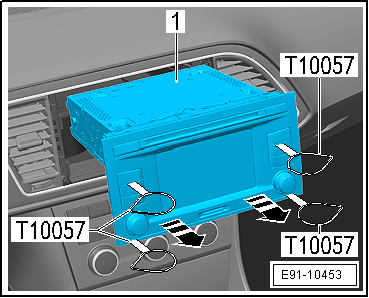

- Insertar cuatro grapas del extractor -T10057- en las ranuras de desbloqueo de la radio -R--1- hasta que encastren. Las puntas del extractor -T10057- señalan hacia afuera.

- Extraer del tablero de instrumentos la radio -R--1- tirando de las anillas del extractor -T10057-.

- Desbloquear y desacoplar los conectores de la radio -R--1-.

- Retirar el extractor -T10057-, presionando las lengüetas de bloqueo en la radio -R-.

Montar

- Efectuar el montaje siguiendo el orden inverso de operaciones y observando lo siguiente:

- Acoplar todos los conectores.

- Introducir la radio -R- en el tablero de instrumentos hasta que encastre.

E91-10453

Cuadro de ubicaciones - Sistema de infotainment

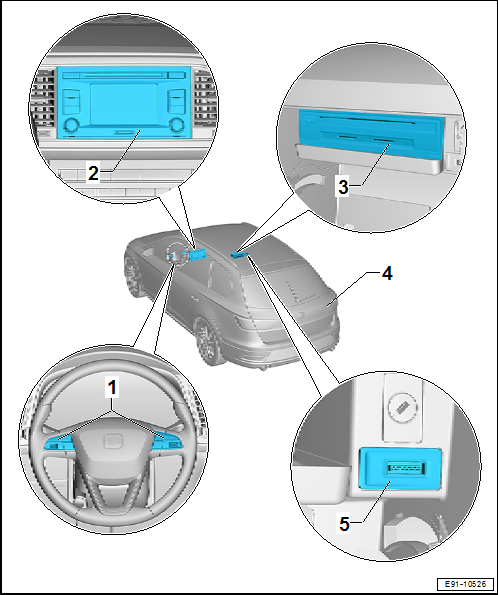

Cuadro de ubicaciones - Sistema de infotainment

1 - Teclas multifunción en el volante

  • Teclas multifunción en el volante, a la izquierda -E440-
  • Teclas multifunción en el volante, a la derecha -E441-
  • Desmontar y montar

2 - Pantalla de la unidad de control de la unidad de mandos con pantalla para información, delante -J685-

  • Infotainment, versiones de equipamiento Touch y Colour: pantalla única
  • Desmontar y montar
  • Infotainment, versiones de equipamiento System Colour y Media System Plus: en combinación con la unidad de control 1 del sistema electrónico de información 1 -J794-
  • Desmontar y montar

3 - Unidad de control 1 del sistema electrónico de información 1 -J794-

  • Infotainment, versiones de equipamiento System Colour y Media System Plus: en combinación con la pantalla de la unidad de control de la unidad de mandos con pantalla para información, delante -J685-
  • Desmontar y montar

4 - Antena integrada en la luneta trasera

5 - Conexión para fuentes de audio externas -R199-

  • Desmontar y montar

Estructura - Sistema de infotainment

Estructura - Sistema de infotainment, versiones de equipamiento System Colour y Media System Plus

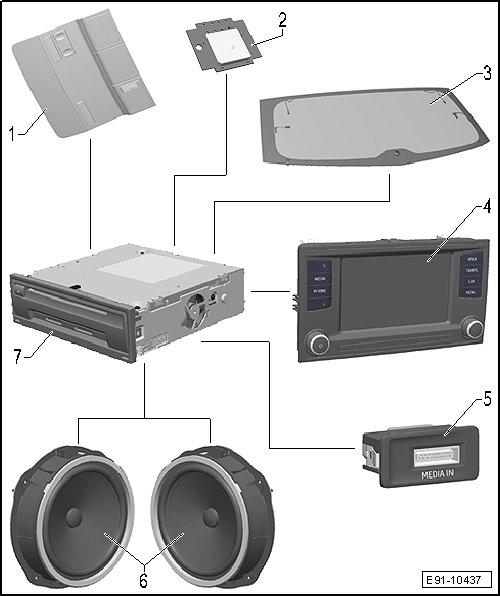

Estructura - Sistema de infotainment

1 - Micrófono para teléfono -R38-

2 - Antena GPS -R50-

3 - Antena integrada en la luneta trasera

4 - Pantalla de la unidad de control de la unidad de mandos con pantalla para información, delante -J685-

5 - Conexión para fuentes de audio externas -R199-

6 - Sistemas de sonido

7 - Unidad de control del sistema electrónico de información 1 -J794-, en la guantera

  Aviso

  • Para atender casos de reclamación es imprescindible conocer el funcionamiento y manejo del infotainment.
  • Para más información véase el → manual de instrucciones.
  • La conexión con otros sistemas del vehículo se realiza a través del bus CAN (infotainment) y de la interfaz de diagnosis del bus de datos -J533-.
  • La localización de averías se realiza a través de la Localización de averías.

Estructura - Sistema de infotainment, versiones de equipamiento Touch y Colour

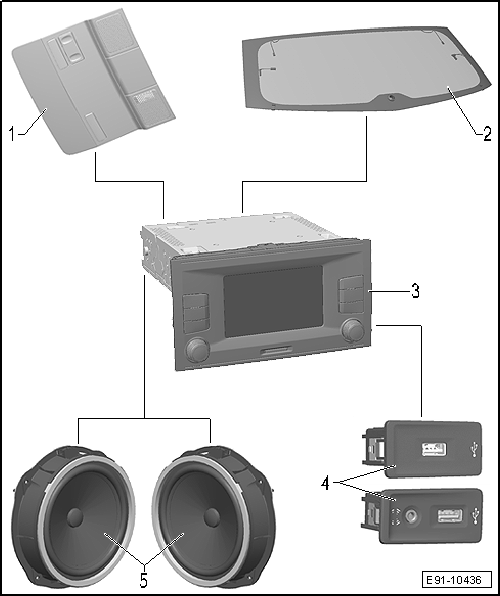

Estructura - Sistema de infotainment, versiones de equipamiento Touch y Colour

1 - Micrófono para teléfono -R38- en la luz interior delantera -W1-

2 - Antena integrada en la luneta trasera

3 - Radio -R-

4 - Conexión para fuentes de audio externas -R199-

5 - Sistemas de sonido

  Aviso

  • Para atender casos de reclamación es imprescindible conocer el funcionamiento y manejo del infotainment.
  • Para más información véase el → manual de instrucciones.
  • La conexión con otros sistemas del vehículo se realiza a través del bus CAN (infotainment) y de la interfaz de diagnosis del bus de datos -J533-.
  • La localización de averías se realiza a través de la Localización de averías.

Sistema de navegación

Cuadro de ubicaciones - Sistema de navegación

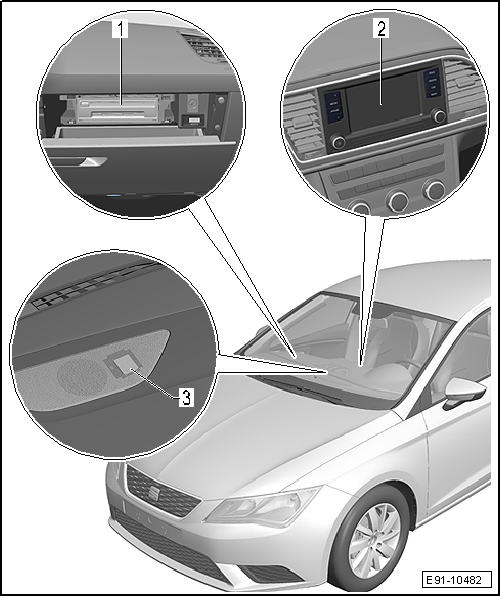

Cuadro de ubicaciones - Sistema de navegación

1 - Unidad de control para electrónica de información 1 -J794-

  • Desmontar y montar

2 - Pantalla de la unidad de control de la unidad de mandos con pantalla para información, delante -J685-

  • Desmontar y montar

3 - Antena GPS -R50-

  • Desmontar y montar

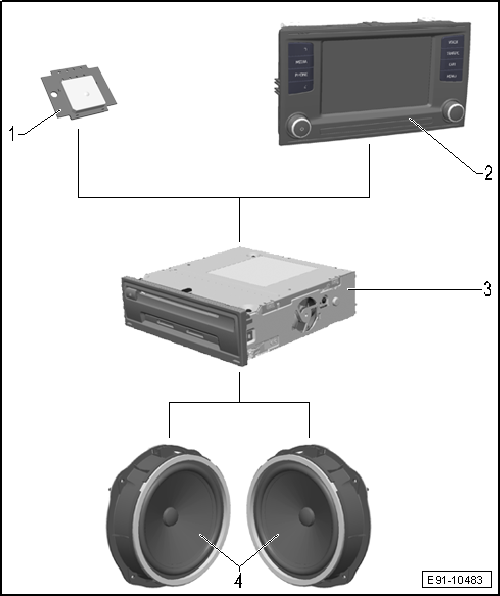

Estructura - Sistema de navegación

El sistema de navegación forma parte de la unidad de control para electrónica de información 1 -J794- en la guantera.

La localización de averías se realiza a través de la Localización de averías → Equipo de diagnosis de vehículos.

Reparar cables de antena.

1 - Antena GPS -R50-, en la parte central del tablero de instrumentos

2 - Pantalla para la unidad de control de la unidad de mandos con pantalla para información, delante -J685- en la parte central del tablero de instrumentos

3 - Unidad de control del sistema electrónico de información 1 -J794-

4 - Sistemas de sonido

Estructura - Sistema de navegación
