Seat Leon (2013-2020) Manual de Taller: Sistemas de antena

Antena GPS: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Palanca -U30800-

Desmontar

- Desactivar el encendido y todos los consumidores eléctricos y extraer la llave de contacto.

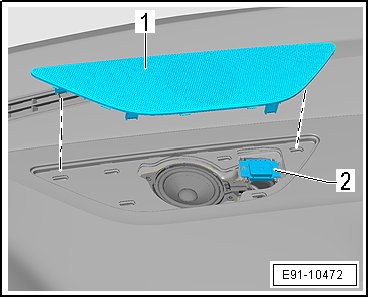

- Soltar en el tablero de instrumentos la rejilla de altavoz -1-.

- Soltar la antena GPS -R50--2- con la palanca -U30800-.

- Desbloquear y desacoplar el conector , de la antena GPS -R50-.-2-

Montar

Efectuar el montaje siguiendo el orden inverso de operaciones.

Filtro de frecuencia para modulación de frecuencia (FM) R178 / R179: desmontar y montar

Se describe el desmontaje y montaje del filtro de frecuencias para frecuencia modulada (FM) en el cable negativo -R178- del lado izquierdo. El desmontaje y montaje del filtro de frecuencias para frecuencia modulada (FM) del cable positivo -R179- del lado derecho se realiza de forma análoga.

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Palanca -U30800-

Desmontar

- Desactivar el encendido y todos los consumidores eléctricos y extraer la llave de contacto.

- Desmontar el guarnecido superior del portón trasero.

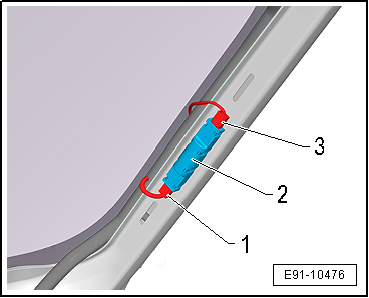

- Desbloquear y desacoplar los conectores -1- y -3-, del filtro de frecuencia para modulación de frecuencia (FM) en el cable negativo -R178--2-.

- Soltar el filtro de frecuencia para modulación de frecuencia (FM) en el cable negativo -R178--1- con la palanca -U30800-.

Montar

Efectuar el montaje siguiendo el orden inverso de operaciones.

Filtro de frecuencia para modulación de amplitud (AM) R177: desmontar y montar

Desmontar

- Desactivar el encendido y todos los consumidores eléctricos y extraer la llave de contacto.

- Desmontar el guarnecido inferior del portón trasero.

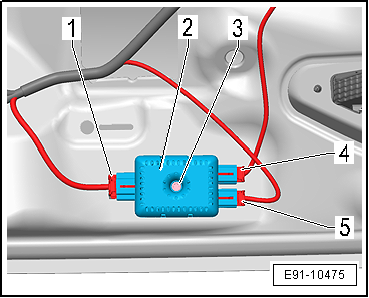

- Desbloquear y desacoplar los conectores -1- , -4- y -5-, del filtro de frecuencia para modulación de amplitud (AM) -R177--2-.

- Desenroscar el tornillo -3- y quitar el filtro de frecuencia para modulación de amplitud (AM) -R177--2- del portón/capó trasero.

Montar

Efectuar el montaje siguiendo el orden inverso de operaciones, teniendo en cuenta lo siguiente:

Pares de apriete

• "Cuadro de ubicaciones - Sistemas de antenas"

Amplificador de antena: desmontar y montar

Amplificador de antena: desmontar y montar, R111

Desmontar

- Desactivar el encendido y todos los consumidores eléctricos y extraer la llave de contacto.

- Desmontar el guarnecido superior del portón trasero.

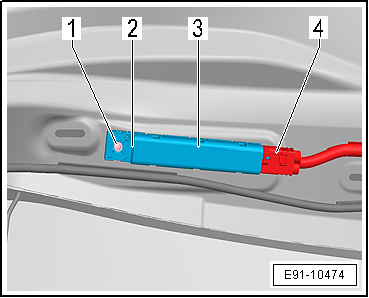

- Desbloquear y desacoplar los conectores -2- y -4- del amplificador de antena 2 -R111--3-.

- Desenroscar el tornillo -1- y quitar el amplificador de antena 2 -R111--3- del portón/capó trasero.

Montar

Efectuar el montaje siguiendo el orden inverso de operaciones, teniendo en cuenta lo siguiente:

Pares de apriete

• "Cuadro de ubicaciones - Sistemas de antenas"

Amplificador de antena: desmontar y montar, R24

Desmontar

- Desactivar el encendido y todos los consumidores eléctricos y extraer la llave de contacto.

- Desmontar el guarnecido superior del portón trasero.

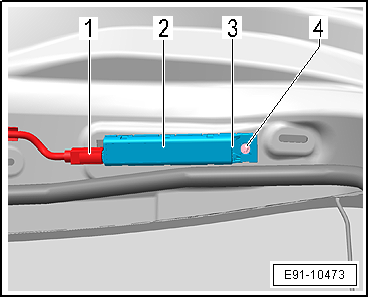

- Desbloquear y desenchufar los conectores -1- y -3- del amplificador de antena -R24--2-.

- Desenroscar el tornillo -4- y quitar el amplificador de antena -R24--2- del portón/capó trasero.

Montar

Efectuar el montaje siguiendo el orden inverso de operaciones, teniendo en cuenta lo siguiente:

Pares de apriete

• "Cuadro de ubicaciones - Sistemas de antenas"

Cuadro de ubicaciones - Sistemas de antenas

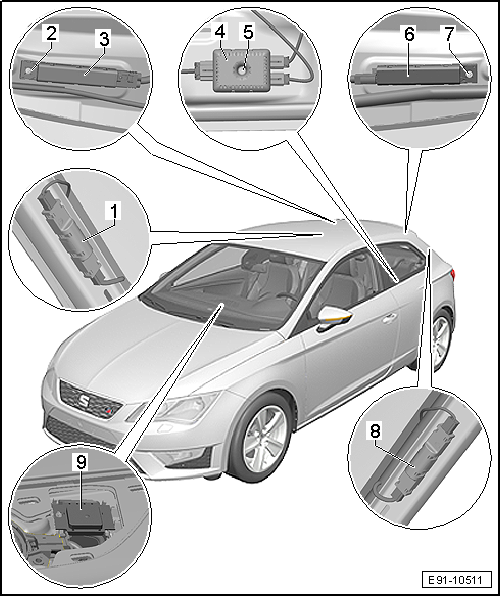

Cuadro de ubicaciones - Sistemas de antenas, vehículos 2 puertas

1 - Filtro de frecuencia para modulación de frecuencia (FM) en el cable positivo -R179-

• Desmontar y montar

2 - Tornillo

• 2 Nm

3 - Amplificador de antena 2 -R111-

• Desmontar y montar

4 - Filtro de frecuencia para modulación de amplitud (AM) -R177-

• Desmontar y montar

5 - Tornillo

• 2 Nm

6 - Amplificador de antena -R24-

• Desmontar y montar

7 - Tornillo

• 2 Nm

8 - Filtro de frecuencia para modulación de frecuencia (FM) en el cable negativo -R178-

• Desmontar y montar

9 - Antena GPS -R50-

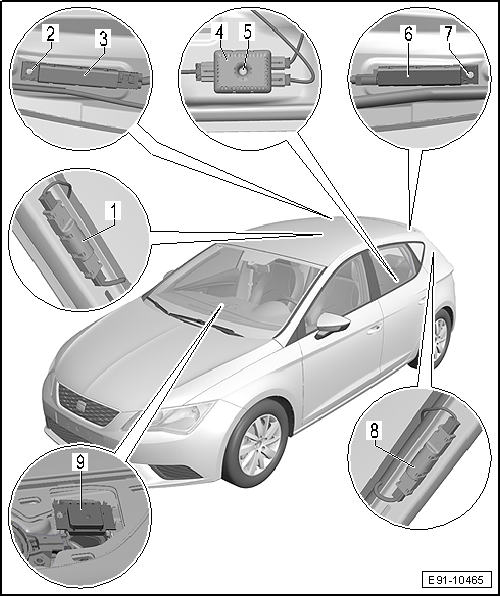

Cuadro de ubicaciones - Sistemas de antenas, vehículos 4 puertas

1 - Filtro de frecuencia para modulación de frecuencia (FM) en el cable positivo -R179-

• Desmontar y montar

2 - Tornillo

• 2 Nm

3 - Amplificador de antena 2 -R111-

• Desmontar y montar

4 - Filtro de frecuencia para modulación de amplitud (AM) -R177-

• Desmontar y montar

5 - Tornillo

• 2 Nm

6 - Amplificador de antena -R24-

• Desmontar y montar

7 - Tornillo

• 2 Nm

8 - Filtro de frecuencia para modulación de frecuencia (FM) en el cable negativo -R178-

• Desmontar y montar

9 - Antena GPS -R50-
