Seat Leon (2013-2020) Manual de Taller: Volante multifunción

Conmutador para Tiptronic en el volante -E439- / -E438-: desmontar y montar

Desmontar

- Desconectar el encendido y todos los consumidores eléctricos y extraer la llave de encendido.

- Desmontar el airbag del conductor.

- Desmontar las teclas multifunción en el volante.

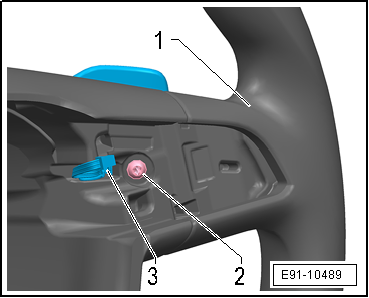

- Desenroscar el tornillo -2- en el volante -1- y quitar hacia atrás el conmutador para Tiptronic con el cable de conexión.

Montar

Efectuar el montaje siguiendo el orden inverso de operaciones, teniendo en cuenta lo siguiente:

- Observar la posición correcta del cable de conexión -2- con respecto a la tecla multifunción.

Pares de apriete

• "Cuadro de montaje - Volante multifunción"

Teclas multifunción del volante -E441- / -E440-: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Palanca -U30800-

Desmontar

- Desconectar el encendido y todos los consumidores eléctricos y extraer la llave de encendido.

- Desmontar el airbag del conductor.

- Sacar los cables de conexión de sus guías en el volante.

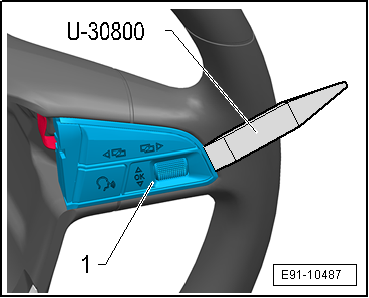

- Desencastrar las teclas multifunción -1- aplicando la palanca -U30800- como se muestra en la imagen.

- Tener en cuenta los conectores de los conmutadores Tiptronic -2- durante esa operación.

- Desbloquear y desacoplar los conectores de las teclas multifunción.

Montar

Efectuar el montaje siguiendo el orden inverso de operaciones, teniendo en cuenta lo siguiente:

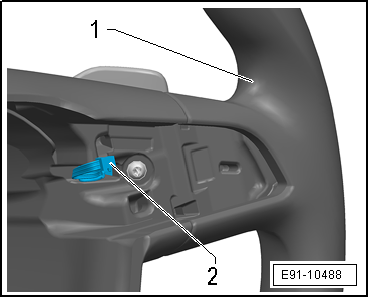

- Asegurarse de que los cables de conexión de los conmutadores Tiptronic -2- están tendidos como se representa en la figura.

- Tender los cables de conexión restantes, inclusive los conectores, en las guías del volante.

- Volver a comprobar, por último, el guiado correcto de los cables en el volante.

Pares de apriete

• "Cuadro de montaje - Volante multifunción"

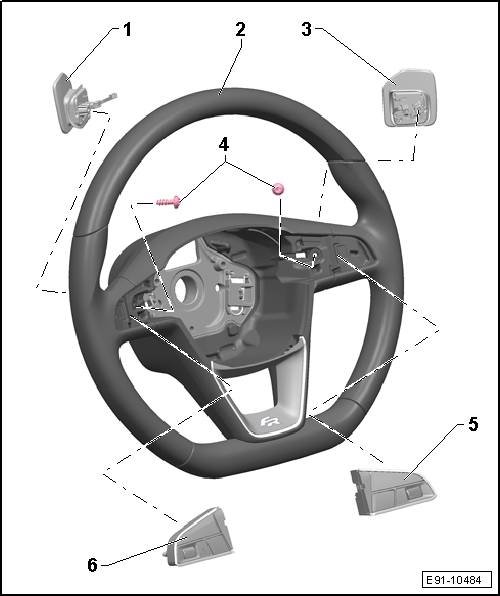

Cuadro de montaje - Volante multifunción

1 - Conmutador de Tiptronic en volante de dirección, reducir -E439-

• Desmontar y montar

2 - Volante de 3 brazos

3 - Conmutador de Tiptronic en volante de dirección, cambiar a una marcha superior -E438-

• Desmontar y montar

4 - Tornillo

• 2,0 Nm

5 - Teclas multifunción en el volante, a la derecha -E441-

• Desmontar y montar

6 - Teclas multifunción en el volante, a la izquierda -E440-

• Desmontar y montar
