Seat Leon (2013-2020) Manual de Taller: Servomotor de la trampilla de distribución de aire delantera -V426-: desmontar y montar

Desmontar

- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.

- Desmontar lateral inferior derecho del tablero de instrumentos lado conductor.

- Desmontar el difusor de la zona reposapiés lado conductor y su acoplamiento.

- Desconectar el conector del Sensor de la temperatura del aire del difusor de la zona reposapiés -G192-, y liberar la instalación del acoplamiento.

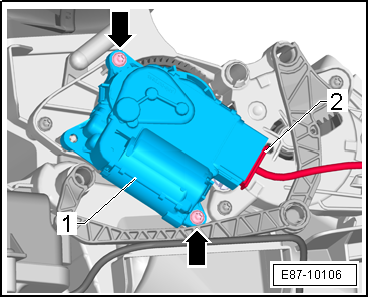

- Desenroscar los tornillos -flechas-.

• El tornillo superior queda accesible por detrás del soporte del tubo central desde abajo.
• Para desenroscar los tornillos utilizar una llave acodada de torx de 20.

- Desacoplar el conector eléctrico -2-.

- Extraer el Servomotor de la trampilla de distribución de aire delantera -V426- con potenciómetro -G642--1-.

Montar

El montaje se realiza en orden inverso, teniendo en cuenta lo siguiente:

Par de apriete → "Cuadro de montaje - Equipo de calefacción y climatización"

• Antes del montaje, comprobar el funcionamiento de trampillas y articulación.
• Comprobar que palancas y ejes asientan correctamente en sus alojamientos.

- El alojamiento del servomotor sólo se puede encajar en la palanca de reenvío -2- en una posición.

El alojamiento del servomotor debe quedar frente a la palanca de reenvío, como se muestra en la figura.

Si el alojamiento y la palanca de reenvío no quedan enfrentados, girar el alojamiento en el servomotor. Observar las indicaciones.

- Colocar el servomotor en la carcasa de distribución de aire, la palanca de reenvío debe entrar en el alojamiento -1--flecha-.

En la unión entre servomotor y palanca de reenvío no debe haber juego alguno.

Si no se pueden colocar los tornillos, significa que el servomotor no asienta por completo en la carcasa.

- Colocar el mazo de cables eléctricos de manera que no pueda entrar en contacto con componentes móviles (p. ej. palanca del servomotor).

- Consultar la memoria de incidencias y borrar los registros que se indiquen → Equipo de diagnosis de vehículos en la función "Localización guiada de averías".

- Finalmente, comprobar el funcionamiento de la unidad climática.

Servomotor de la trampilla de distribución de aire -V428-: desmontar y montar

Desmontar

- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.

- Desmontar lateral inferior derecho del tablero de instrumentos lado conductor.

- Desmontar el difusor de la zona reposapiés lado conductor y su acoplamiento.

- Desenroscar los tornillos -flechas-.

El tornillo superior queda accesible por detrás del soporte del tubo central desde abajo.

Para desenroscar los tornillos utilizar una llave acodada de torx de 20.

- Desacoplar el conector eléctrico -2-.

- Extraer el servomotor de la trampilla de distribución de aire -V428- con potenciómetro -G645--1-.

Montar

El montaje se realiza en orden inverso, teniendo en cuenta lo siguiente:

Par de apriete → "Cuadro de montaje - Equipo de calefacción y climatización"

• Antes del montaje, comprobar el funcionamiento de trampillas y articulación.
• Comprobar que palancas y ejes asientan correctamente en sus alojamientos.

- El alojamiento del servomotor sólo se puede encajar en la palanca de reenvío -2- en una posición.

El alojamiento del servomotor debe quedar frente a la palanca de reenvío, como se muestra en la figura.

Si el alojamiento y la palanca de reenvío no quedan enfrentados, girar el alojamiento en el servomotor.

- Colocar el servomotor en la carcasa de distribución de aire, la palanca de reenvío debe entrar en el alojamiento -1--flecha-.

En la unión entre servomotor y palanca de reenvío no debe haber juego alguno.

Si no se pueden colocar los tornillos, significa que el servomotor no asienta por completo en la carcasa.

- Colocar el mazo de cables eléctricos de manera que no pueda entrar en contacto con componentes móviles (p. ej. palanca del servomotor).

- Consultar la memoria de incidencias y borrar los registros que se indiquen → Equipo de diagnosis de vehículos en la función "Localización guiada de averías".

- Finalmente, comprobar el funcionamiento de la unidad climática.
