Seat Leon (2013-2020) Manual de Taller: Unidad de reglaje para las trampillas de aire exterior / recirculación de aire y aire retenido: desmontar y montar

Seat Leon (2013-2020) Manual de Taller | Calefacción-ventilación-aire acondicionado | Calefacción, aire acondicionado | Equipo aire acondicionado | Unidad de reglaje para las trampillas de aire exterior / recirculación de aire y aire retenido: desmontar y montar

Desmontar

- Desmontar el servomotor de las trampillas de aire exterior/recirculación de aire y aire retenido.

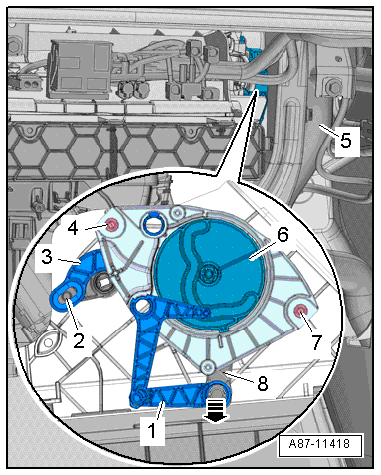

- Desencajar la palanca de accionamiento -1- de la palanca para la trampilla de aire exterior / recirculación de aire -8- procediendo con cuidado -flecha-.

- Desenroscar los tornillos -4, 7-.

- Retirar la unidad de reglaje -6-.

Montar

El montaje se realiza en orden inverso, teniendo en cuenta lo siguiente:

Par de apriete → "Cuadro de montaje - Equipo de calefacción y climatización"

  Aviso
  • Antes del montaje, comprobar el funcionamiento de trampillas y articulación.
  • Comprobar que palancas y ejes asientan correctamente en sus alojamientos.

Servomotores

- El alojamiento del servomotor sólo se puede encajar en la palanca de reenvío -2- en una posición.

El alojamiento del servomotor debe quedar frente a la palanca de reenvío, como se muestra en la figura.

  Aviso

Si el alojamiento y la palanca de reenvío no quedan enfrentados, girar el alojamiento en el servomotor.

- Colocar el servomotor en la carcasa de distribución de aire, la palanca de reenvío debe entrar en el alojamiento -1--flecha-.

En la unión entre servomotor y palanca de reenvío no debe haber juego alguno.

  Aviso

Si no se pueden colocar los tornillos, significa que el servomotor no asienta por completo en la carcasa.

- Colocar el mazo de cables eléctricos de manera que no pueda entrar en contacto con componentes móviles (p. ej. palanca del servomotor).

Servomotores

- Al colocar la unidad de reglaje, la palanca de accionamiento -3- debe incidir en la palanca -2- de la trampilla de retención de aire.

- Consultar la memoria de incidencias y borrar los registros que se indiquen → Equipo de diagnosis de vehículos en la función "Localización guiada de averías".

- Finalmente, comprobar el funcionamiento de la unidad climática.

Servomotores

Unidad de reglaje para la trampilla de distribución de aire: desmontar y montar

Unidad de reglaje para la trampilla de distribución de aire delantera: desmontar y montar, calefacción y climatizador manual

Desmontar

- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.

- Desembornar la batería.

- Desmontar el tablero de instrumentos.

- Desmontar el servomotor de la trampilla de distribución de aire delantera.

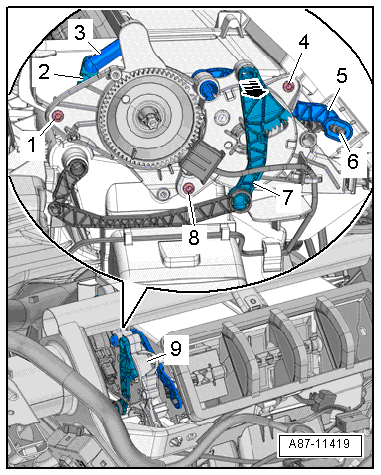

- Desencajar la palanca de accionamiento -7- procediendo con cuidado -flecha-.

- Desencajar la palanca de accionamiento -3- de la palanca para la trampilla de descongelación -2- procediendo con cuidado.

- Desenroscar los tornillos -1, 4, 8-.

- Quitar la unidad de reglaje -9- hacia arriba.

Montar

El montaje se realiza en orden inverso, teniendo en cuenta lo siguiente:

Par de apriete → "Cuadro de montaje - Equipo de calefacción y climatización"

  Aviso
  • Antes del montaje, comprobar el funcionamiento de trampillas y articulación.
  • Comprobar que palancas y ejes asientan correctamente en sus alojamientos.

Unidad de reglaje para la trampilla de distribución de aire: desmontar y montar

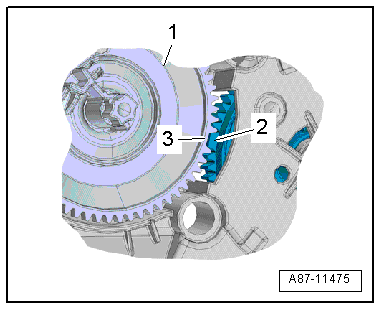

- Comprobar que las dos ruedas dentadas se encuentren en posición correcta la una respecto a la otra.

El diente rectangular -2- debe incidir en el hueco -3- de la rueda dentada -1-.

Unidad de reglaje para la trampilla de distribución de aire: desmontar y montar

- Al colocar la unidad de reglaje, la palanca de accionamiento -5- debe incidir en la palanca -6- de la trampilla del difusor en el medio.

Unidad de reglaje para la trampilla de distribución de aire: desmontar y montar

Unidad de reglaje para la trampilla de distribución de aire delantera: desmontar y montar, climatizador automático

Desmontar

- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.

- Desembornar la batería.

- Desmontar el tablero de instrumentos.

- Desmontar el servomotor de la trampilla de distribución de aire delantera.

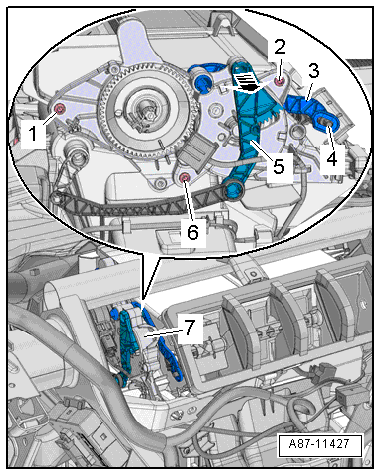

- Desencajar la palanca de accionamiento -5- procediendo con cuidado -flecha-.

- Desenroscar los tornillos -1, 2, 6-.

- Quitar la unidad de reglaje -7- hacia arriba.

Montar

El montaje se realiza en orden inverso, teniendo en cuenta lo siguiente:

Par de apriete → Capítulo"Cuadro de montaje - Equipo de calefacción y climatización"

  Aviso
  • Antes del montaje, comprobar el funcionamiento de trampillas y articulación.
  • Comprobar que palancas y ejes asientan correctamente en sus alojamientos.

Unidad de reglaje para la trampilla de distribución de aire: desmontar y montar

- Comprobar que las dos ruedas dentadas se encuentren en posición correcta la una respecto a la otra.

El diente rectangular -2- debe incidir en el hueco -3- de la rueda dentada -1-.

Unidad de reglaje para la trampilla de distribución de aire: desmontar y montar

- Al colocar la unidad de reglaje, la palanca de accionamiento -3- debe incidir en la palanca -4- de la trampilla del difusor en el medio.

Unidad de reglaje para la trampilla de distribución de aire: desmontar y montar
