Seat Leon (2013-2020) Manual de Taller: Cuadro de montaje - Piezas separables del equipo de calefacción y climatización y de la caja de aspiración de aire

Seat Leon (2013-2020) Manual de Taller | Calefacción-ventilación-aire acondicionado | Calefacción, aire acondicionado | Equipo aire acondicionado | Cuadro de montaje - Piezas separables del equipo de calefacción y climatización y de la caja de aspiración de aire

  Aviso

  • Las unidades climáticas están disponibles en distintas versiones de diferentes fabricantes. Los componentes de las diferentes unidades climáticas son parecidos pero no iguales, por lo que no es admisible el montaje mixto de componentes de fabricantes distintos.
  • En la figura siguiente se representa una caja de aspiración de aire del fabricante "Valeo", características distintivas de las unidades climáticas de otros fabricantes.

Equipo de calefacción y climatización, delante

  1. Tornillo
    • 2 unidades
    • 1 Nm
  2. Cubierta
  3. Parte superior de carcasa
  4. Tornillo
    • 2 unidades
    • 1 Nm
  5. Canalizador de aspiración de aire
    • Con chapaleta de aire fresco y recirculación de aire
    • Diferentes versiones
    • Desmontar y montar
    • No desarmar
  6. Unidad de reglaje para trampilla de aire exterior y trampilla de recirculación de aire
    • Sólo para aire acondicionado regulado automáticamente
    • Desmontar y montar
  7. Tornillo
    • Sólo para aire acondicionado regulado automáticamente
    • 2 unidades
    • 1 Nm
  8. Servomotor

    Calefacción y climatizador manual:

    • Servomotor para trampilla de recirculación de aire -V113- sin potenciómetro; con conmutadores finales en los topes finales
    • Desmontar y montar

    Climatizador automático:

    • Servomotor de las trampillas de aire exterior/recirculación de aire y aire retenido -V425- con potenciómetro del servomotor para las trampillas de aire exterior/recirculación de aire y aire retenido -G644-
    • Desmontar y montar
  9. Tornillo
    • 2 unidades
    • 1 Nm
  10. Filtro de polvo y polen
    • Diferentes versiones
  Aviso

En vehículos sin climatizador y en vehículos con climatizador manual viene montado de fábrica sin elemento de carbón activo.

  • Desmontar y montar
  1. Cubierta
    • Para filtro antipolvo y antipolen
  2. Turbina de aire fresco -V2-
    • Desmontar y montar
  3. Unidad de control para turbina de aire fresco -J126-
    • Desmontar y montar
  4. Tornillo
    • 2 unidades
    • 1 Nm

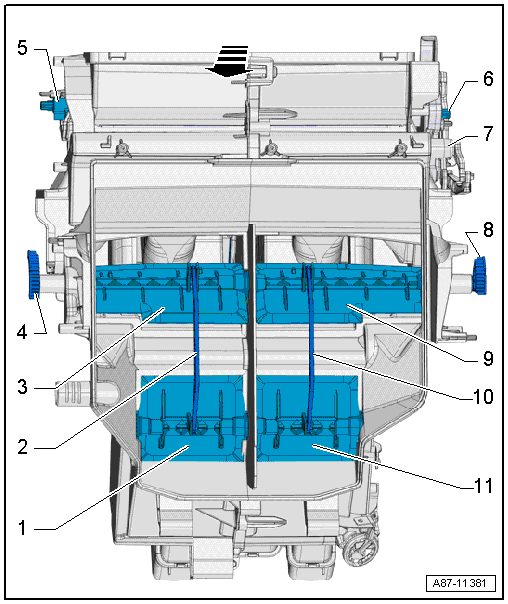

Cuadro de montaje - Chapaletas y paredes divisoras en la carcasa de distribución de aire

Vista desde delante

  Aviso

Flecha = dirección de marcha

Equipo de calefacción y climatización, delante

  1. Trampilla derecha para aire caliente
    • Del intercambiador de calor
    • Se acciona mediante la trampilla derecha para aire frío
  2. Palanca de accionamiento
    • Para gestión de trampillas
  3. Trampilla derecha para aire frío
    • Del evaporador
    • Diferentes ejecuciones

    Equipo calefactor y climatizador manual

    • Se excita conjuntamente a través del eje de la trampilla izquierda para aire frío por parte del servomotor de la trampilla de temperatura -V68- mediante la palanca de accionamiento izquierda

    Climatizador regulado automáticamente

    • Se excita por parte del servomotor de la trampilla de temperatura -V159- mediante la palanca de accionamiento derecha
  4. Palanca de accionamiento derecha de la trampilla para gestión de temperatura
    • Línea de equipamiento
    • Sólo climatizador regulado automáticamente
    • Se excita por parte del servomotor de la trampilla de temperatura -V159-
  5. Palanca de accionamiento de la trampilla para "descongelación"
    • Hacia el parabrisas y los cristales de las puertas
    • Línea de equipamiento
    • Sólo climatizador regulado automáticamente
    • Se excita por parte del servomotor para trampilla de descongelación -V107-
  6. Palanca de accionamiento de la trampilla para "descongelación"
    • Hacia el parabrisas y los cristales de las puertas
    • Línea de equipamiento
    • Sólo equipo calefactor y climatizador manual
    • Se excita por parte del servomotor de la trampilla de distribución de aire -V428- mediante la unidad de reglaje para descongelación y distribución de aire
  7. Palanca de accionamiento de la trampilla para distribución de aire

    Equipo calefactor y climatizador manual

    • Se excita por parte del servomotor de la trampilla de distribución de aire -V428- mediante la unidad de reglaje para descongelación y distribución de aire

    Aire acondicionado regulado automáticamente

    • Se excita por parte del servomotor de la trampilla de distribución de aire delantera -V426- mediante la unidad de reglaje para descongelación y distribución de aire
  8. Palanca de accionamiento izquierda

    Equipo calefactor y climatizador manual

    • Se excita por parte del servomotor de la trampilla de temperatura -V68-

    Aire acondicionado regulado automáticamente

    • Se excita por parte del servomotor de la trampilla de temperatura -V158-
  9. Trampilla izquierda para aire frío
    • Del evaporador
    • Diferentes ejecuciones

    Equipo calefactor y climatizador manual

    • Se excita por parte del servomotor de la trampilla de temperatura -V68- mediante la palanca de accionamiento izquierda

    Aire acondicionado regulado automáticamente

    • Se excita por parte del servomotor de la trampilla de temperatura -V158- mediante la palanca de accionamiento izquierda
  10. Palanca de accionamiento
    • Para gestión de trampillas
  11. Trampilla izquierda para aire caliente
    • Del intercambiador de calor
    • Se acciona mediante la trampilla izquierda para aire frío

Vista desde detrás

  Aviso

-Flecha- = dirección de marcha

Equipo de calefacción y climatización, delante

  1. Trampilla para canal de conducción de aire trasero
    • Línea de equipamiento

    Equipo calefactor y climatizador manual

    • El canal de conducción de aire va cerrado con un tapón
    • Dependiendo del fabricante, no se monta siempre en el equipo calefactor y en el climatizador manual (no se necesita porque el canal de conducción de aire está cerrado)

    Aire acondicionado regulado automáticamente

    • Para difusores en la consola central
  2. Palanca de accionamiento
    • Para gestión de trampillas
    • Variante de equipamiento con climatizador automático
    • No se monta siempre en el equipo calefactor y en el climatizador manual
  3. Trampilla izquierda para difusor izquierdo del tablero de instrumentos
  4. Palanca de accionamiento
    • Para accionar las trampillas de los difusores
    • Se acciona mediante la unidad de reglaje
  5. Trampilla izquierda para difusor central del tablero de instrumentos
  6. Trampilla derecha para difusor derecho del tablero de instrumentos
  7. Trampilla derecha para difusor central del tablero de instrumentos

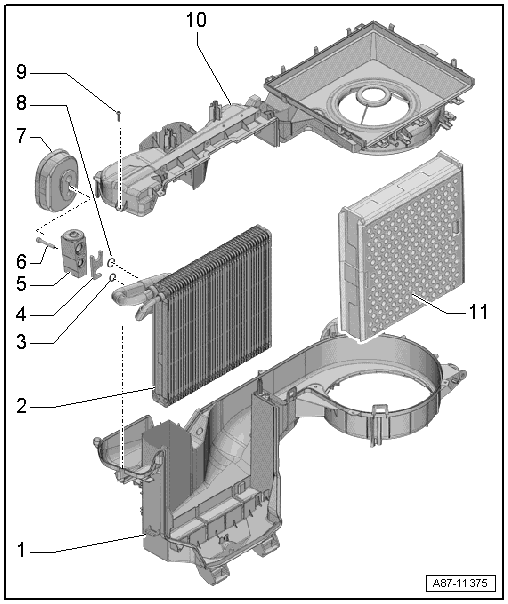

Cuadro de montaje - Carcasa del evaporador

  Aviso

  • Las unidades climáticas están disponibles en distintas versiones de diferentes fabricantes. Los componentes de las diferentes unidades climáticas son parecidos pero no iguales, por lo que no es admisible el montaje mixto de componentes de fabricantes distintos.
  • En la figura siguiente se representa una carcasa del evaporador del fabricante "Valeo", características distintivas de las unidades climáticas de otros fabricantes.

Equipo de calefacción y climatización, delante

  1. Parte inferior de la carcasa del evaporador
  2. Evaporador
    • Sólo en versiones con acondicionador de aire
    • Comprobar que las juntas de material espumoso no estén dañadas y que estén correctamente pegadas
    • Desmontar y montar
  3. Junta toroidal
    • Sustituir; versión
    • Humedecer con aceite para máquinas frigoríficas antes del montaje
  4. Placa de retención
    • Sólo en versiones con acondicionador de aire
    • Para fijar la tubería de agente frigorífico y para fijación de la válvula de expansión
  5. Válvula de expansión
    • Sólo en versiones con acondicionador de aire
    • Cuadro de montaje
  6. Tornillo
    • Sólo en versiones con acondicionador de aire
    • Par de apriete
  7. Junta/ aislamiento
    • Aislamiento térmico para la válvula de expansión
    • En vehículos sin climatizador, el sellado en la pared posterior de la caja de aguas no dispone de un hueco para la válvula de expansión, o bien éste está tapado con un elemento de material espumoso
  8. Junta toroidal
    • Sólo en versiones con acondicionador de aire
    • Sustituir; versión
    • Humedecer con aceite para máquinas frigoríficas antes del montaje
  9. Tornillo
    • 8 unidades
    • 1,5 Nm
  10. Parte superior de la carcasa del evaporador
  11. Cuerpo lobular
    • Sólo va montado en vehículos con calefacción (sin climatizador)

    LEER SIGUIENTE:

     Evaporador: desmontar y montar

       ¡ATENCIÓN! ¡Peligro de que salga agente frigorífico a presión! Congelación de la piel y otras partes del cuerpo. Aspirar el agente frigorífico y abrir el circuito de agente f

     Equipo de calefacción y climatización: desmontar y montar

       ¡ATENCIÓN! ¡Peligro de que salga agente frigorífico a presión! Congelación de la piel y otras partes del cuerpo. Aspirar el agente frigorífico y abrir el circuito de agente f

     Equipo de calefacción y climatización: desarmar y ensamblar

      Aviso Las unidades climáticas están disponibles en distintas versiones de diferentes fabricantes. Los componentes de las diferentes unidades climáticas son parecidos pero no iguales,
