Seat Leon (2013-2020) Manual de Taller: Cuadro de montaje - Equipo de calefacción y climatización

  Aviso

• Las unidades climáticas están disponibles en distintas versiones de diferentes fabricantes. Los componentes de las diferentes unidades climáticas son parecidos pero no iguales, por lo que no es admisible el montaje mixto de componentes de fabricantes distintos.
• En las figuras siguientes se representa una unidad climática del fabricante "Valeo", características distintivas respecto a otros fabricantes.

Unidad climática, gestión de trampillas en el lado izquierdo: cuadro de montaje

1. Palanca de accionamiento
   • Para accionar la trampilla de descongelación y la trampilla de distribución de aire
2. Servomotor de la trampilla de distribución de aire

   Calefacción y climatizador manual:

   • Servomotor de la trampilla de distribución de aire -V428- con potenciómetro del servomotor de la trampilla de distribución de aire -G645-
   • Desmontar y montar

   Climatizador automático:

   • Servomotor de la trampilla de distribución de aire delantera -V426- con potenciómetro del servomotor de la trampilla de distribución de aire delantera -G642-
   • Desmontar y montar
3. Tornillo
   • 2 unidades
   • 1 Nm
4. Tornillo
   • 3 unidades
   • 1 Nm
5. Tornillo
   • 2 unidades
   • 1 Nm
6. Servomotor de la trampilla de temperatura

   Calefacción y climatizador manual:

   • Servomotor de la trampilla de temperatura -V68- con potenciómetro del servomotor de la trampilla de temperatura -G92-
   • Desmontar y montar

   Climatizador automático:

   • Servomotor de la trampilla de temperatura izquierda -V158- con potenciómetro del servomotor de la trampilla de temperatura izquierda -G220-
   • Desmontar y montar
7. Palanca de accionamiento
   • Para trampilla de aire caliente
8. Unidad climática
   • El equipo calefactor y la unidad climática tienen muchos componentes iguales
   • Diferentes ejecuciones
   • No es admisible el montaje mixto de componentes
   • Las figuras siguientes muestran el equipo calefactor del fabricante "Valeo"
   • Cuadro de montaje
9. Unidad de reglaje para trampilla de descongelación y trampilla de distribución de aire
   • Desmontar y montar

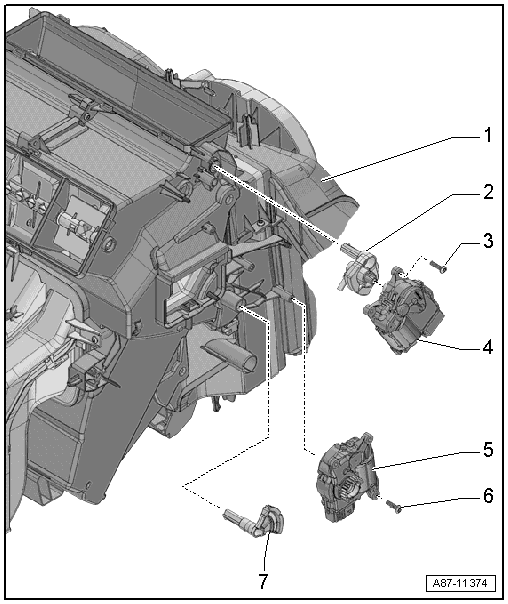

Unidad climática, gestión de trampillas en el lado derecho: cuadro de montaje

1. Unidad climática
   • Cuadro de montaje
2. Palanca de accionamiento
   • Para trampilla de descongelación
3. Tornillo
   • 2 unidades
   • 1 Nm
4. Servomotor de la trampilla de descongelación -V107-
   • Con potenciómetro para servomotor de la chapaleta de descongelación -G135-
   • Sólo para climatizador regulado automáticamente
   • Desmontar y montar
5. Servomotor de la trampilla de temperatura derecha -V159-
   • Con potenciómetro del servomotor de trampilla de temperatura derecha -G221-
   • Sólo para climatizador regulado automáticamente
   • Desmontar y montar
6. Tornillo
   • 2 unidades
   • 1 Nm
7. Palanca de accionamiento
   • Para trampilla de aire caliente

Unidad climática, intercambiador de calor, elemento calefactor para calefacción adicional de aire: cuadro de montaje

1. Tornillo
   • 6 Nm
2. Tubo de líquido refrigerante para intercambiador de calor
   • Diferentes versiones
   • Desmontar y montar
3. Presilla
   • Se puede sustituir en el marco de un servicio técnico por una abrazadera de apriete
4. Tubo de líquido refrigerante para intercambiador de calor
   • Diferentes versiones
   • Retorno de líquido refrigerante hacia el motor
   • Desmontar y montar
5. Anillo toroidal
   • Diferentes versiones
   • Sustituir
6. Cubierta
   • Para intercambiador de calor
7. Tornillo
   • 2 Nm
8. Distanciadores de espuma
   • Para la junta/ aislamiento
   • Observar la posición de montaje
9. Soporte
   • Para tubo de líquido refrigerante
10. Material espumoso
    • Sirve de aislamiento
    • Observar la posición de montaje
11. Unidad climática
    • En vehículos sin elemento calefactor para calefacción adicional -Z35- el hueco para la calefacción adicional está cerrado
    • Desmontar y montar
    • Desarmar y armar
12. Intercambiador de calor
    • Diferentes versiones
    • Desmontar y montar
13. Elemento calefactor para calefacción adicional -Z35-
    • Comprobar la activación
    • Desmontar y montar
14. Tornillo
    • 2 unidades
    • 2 Nm
15. Cable eléctrico
    • Para elemento calefactor para calefacción adicional -Z35-
    • Desmontar y montar
16. Cable de masa
    • Para la calefacción adicional
    • Tuerca 9 Nm
17. Tornillo
    • 3 unidades
    • 2 Nm
18. Abrazadera de tornillo
19. Junta toroidal
    • Diferentes versiones
    • Sustituir
