Seat Leon (2013-2020) Manual de Taller: Ruedecilla moleteada para regulación del alcance de las luces: E102 desmontar y montar

Ruedecilla moleteada para regulación del alcance de las luces: E102 desmontar y montar, ►12.12

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Palanca -U30800-

Para el desmontaje y montaje de componentes situados en zonas visibles (conmutadores, cubiertas, guarnecidos, etc.) hay que proteger el lugar donde se tenga que aplicar un útil para hacer palanca (palanca -U30800-) con cinta adhesiva normal.

Desmontar

- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.

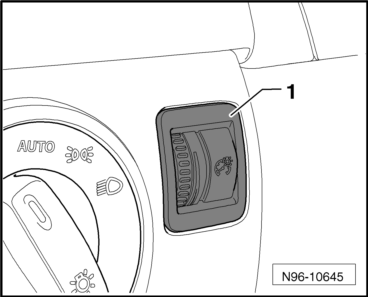

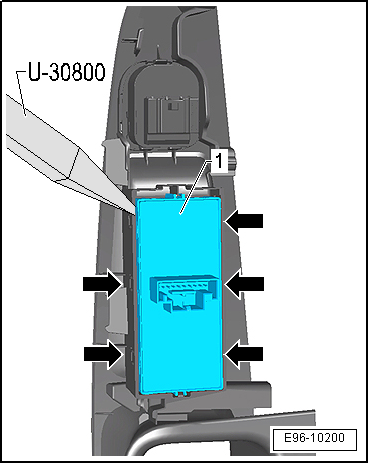

- Desmontar del tablero de instrumentos apalancando cuidadosamente la ruedecilla moleteada para regulación del alcance de las luces -E102--1- con la palanca -U30800-.

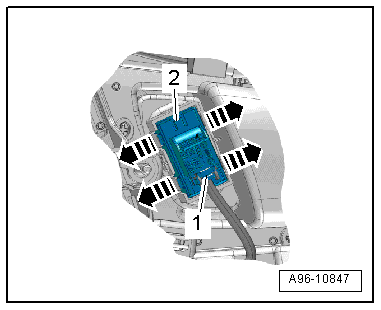

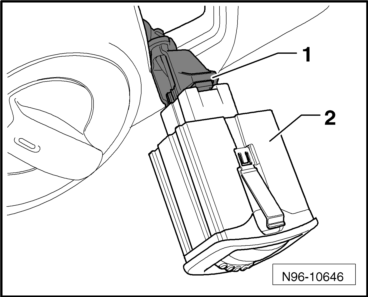

- Desbloquear y desacoplar el conector -1- y quitar la ruedecilla moleteada para regulación del alcance de las luces -E102--2-.

Montar

El montaje se realiza en el orden inverso de operaciones.

Ruedecilla moleteada para regulación del alcance de las luces: E102 desmontar y montar, 01.13►

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Palanca -U30800-

Para el desmontaje y montaje de componentes situados en zonas visibles (conmutadores, cubiertas, guarnecidos, etc.) hay que proteger el lugar donde se tenga que aplicar un útil para hacer palanca (palanca -U30800-) con cinta adhesiva normal.

Desmontar

- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.

- Abrir la cubierta inferior lado conductor.

- Presionar en ambos lados para desbloquear el freno de la cubierta, abrir en su totalidad.

- Desconectar el conector de la ruedecilla moleteada para regulación del alcance de las luces -E102- por el hueco de la cubierta inferior.

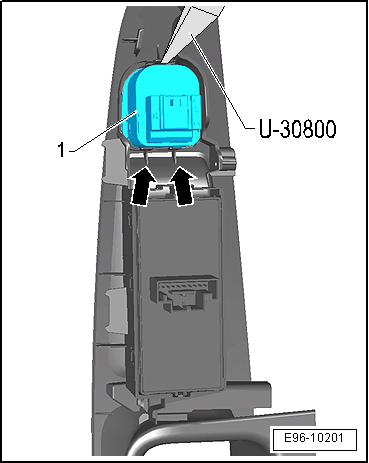

- Desmontar del tablero de instrumentos apalancando cuidadosamente el ruedecilla moleteada para regulación del alcance de las luces -E102--1- con la palanca -U30800-.

Montar

- Encastrar la ruedecilla moleteada para regulación del alcance de las luces -E102-.

- Enchufar el conector en la ruedecilla moleteada para regulación del alcance de luces -E102- por el hueco de la cubierta inferior.

- Cerrar la cubierta inferior lado conductor.

Pulsadores en el tablero de instrumentos: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Palanca extractora -3370-

Desmontar

- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.

- Abrir la tapa del porta objetos de la consola central.

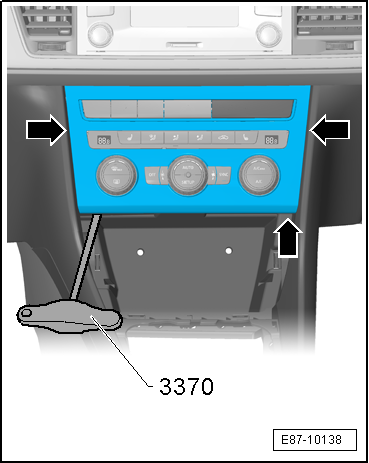

- Con ayuda de la palanca extractora -3370- desencajar el panel de mandos actuando en los puntos -flechas -, extraer el panel de mandos.

Para mejor visualización, no se dibujan los conectores de la unidad de control de la calefacción -J65-, unidad de control del climatronic -J255- o unidad de control del climatizador -J301-.

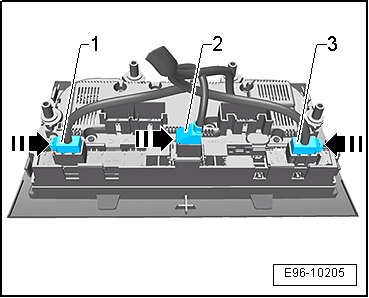

- Separar el conector eléctrico que corresponda el interruptor a desmontar -1-, -2- o -3-; para ello, presionar el bloqueo -flecha-.

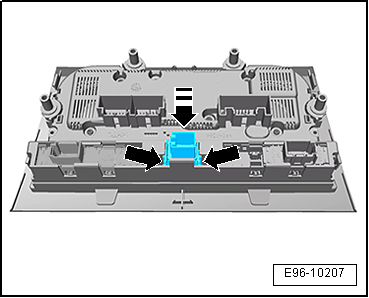

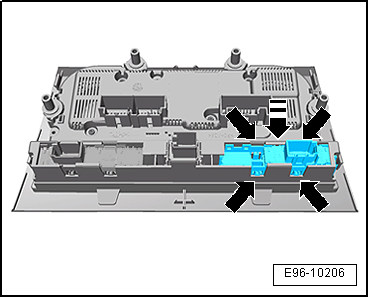

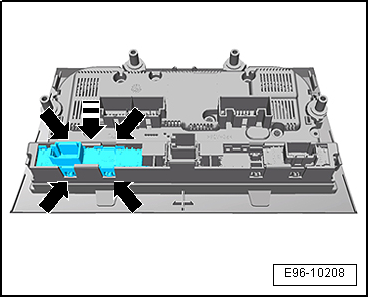

- Desbloquear cuidadosamente los ganchos de encastre que correspondan el interruptor a desmontar -flechas- y sacar el modulo en dirección -flecha-.

- Pulsador de la ayuda de aparcamiento -E266-:

- Módulo de conmutadores para selección del perfil de conducción -E592-

- Pulsador del sistema Start-Stop -E693-

- Testigo de los intermitentes de emergencia -K6-

- Testigo de la desactivación del airbag del acompañante -K145-

- Testigo del airbag del lado del acompañante -K286-

Montar:

El montaje se realiza siguiendo el orden inverso de operaciones.

Conmutador de la luz de la guantera -E26-: desmontar y montar

Desmontar

- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.

- Desmontar la guantera.

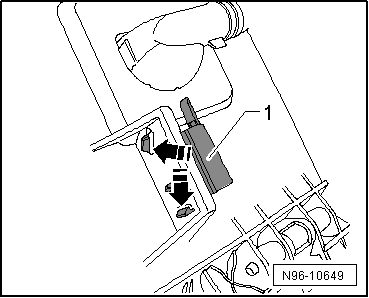

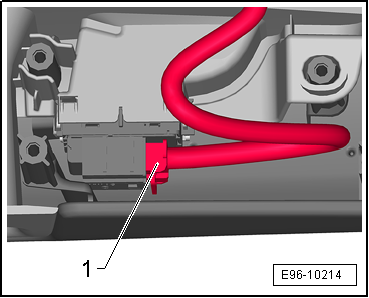

- Liberar las pestañas de retención -flechas- y retirar el conmutador para luz de la guantera-1-.

Montar:

El montaje se realiza siguiendo el orden inverso de operaciones.

Conmutador para regulación de retrovisores exteriores E43 / E168: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Palanca -U30800-

• En función del equipamiento el módulo de conmutadores puede variar. El desmontaje y montaje del módulo de conmutadores es idéntico y sólo se describe el de uno de ellos. Una vez desmontado, el módulo de conmutadores no puede seguir desarmándose.
• Se describe el desmontaje y montaje para los vehículos con volante a la izquierda. El desmontaje y montaje en los vehículos con volante a la derecha es simétrico.

Desmontar

- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.

- Desmontar el reposabrazos de la puerta delantera.

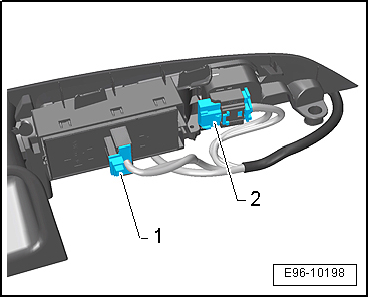

- Extraer los conectores -1- y -2-.

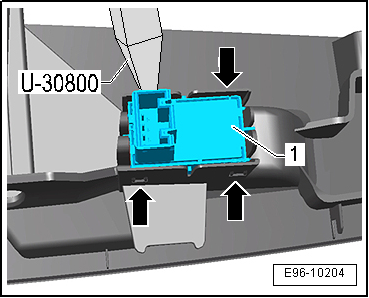

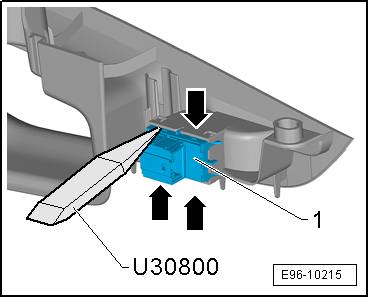

- Desbloquear cuidadosamente los ganchos de encastre -flechas- con ayuda de la palanca -U30800- de su marco de montaje, sacar conmutador de regulación del espejo -1-.

Montar

El montaje se realiza en el orden inverso de operaciones.

Unidad de mandos de elevalunas en la puerta del conductor E512: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Palanca -U30800-

• En función del equipamiento el módulo de conmutadores puede variar. El desmontaje y montaje del módulo de conmutadores es idéntico y sólo se describe el de uno de ellos. Una vez desmontado, el módulo de conmutadores no puede seguir desarmándose.
• Se describe el desmontaje y montaje para los vehículos con volante a la izquierda. El desmontaje y montaje en los vehículos con volante a la derecha es simétrico.

Desmontar

- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.

- Desmontar el reposabrazos de la puerta delantera.

- Extraer los conectores -1 y 2-.

- Desbloquear cuidadosamente los ganchos de encastre -flechas- con ayuda de la palanca -U30800- de su marco de montaje, sacar el conjunto conmutador del elevalunas.

Montar

El montaje se realiza en el orden inverso de operaciones.

Conmutador de elevalunas en la puerta del acompañante E107: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Palanca -U30800-

• En función del equipamiento el módulo de conmutadores puede variar. El desmontaje y montaje del módulo de conmutadores es idéntico y sólo se describe el de uno de ellos. Una vez desmontado, el módulo de conmutadores no puede seguir desarmándose.
• Se describe el desmontaje y montaje para los vehículos con volante a la izquierda. El desmontaje y montaje en los vehículos con volante a la derecha es simétrico.

Desmontar

- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.

- Desmontar el reposabrazos de la puerta delantera.

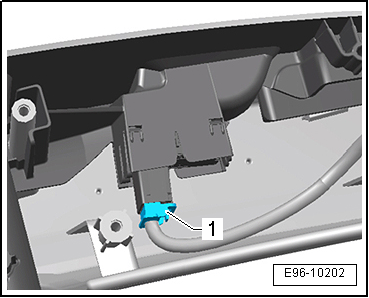

- Extraer el conector -1 -.

- Desbloquear cuidadosamente los ganchos de encastre -flechas- del marco de montaje con ayuda de la palanca -U30800-.

- Sacar conmutador -1- del alojamiento.

Montar

El montaje se realiza en el orden inverso de operaciones.

Pulsador de bloqueo interior del lado del conductor E308: desmontar y montar

Desmontar

- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.

- Desmontar el guarnecido de la puerta delantera.

- Desacoplar el conector eléctrico -1-.

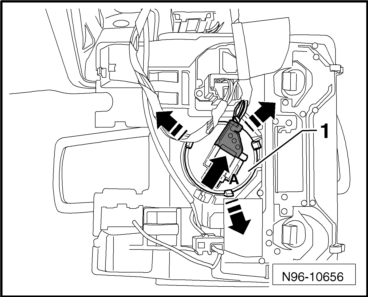

- Desbloquear las presillas de sujeción -flechas- y sacar hacia afuera el conmutador de bloqueo interior -2-.

Montar

El montaje se realiza en el orden inverso de operaciones.

Conmutador de contacto de la puerta F2 / F3: desmontar y montar

El conmutador de contacto de puerta forma parte de la cerradura de la puerta, por lo que no puede sustituirse por separado en caso de avería.

- Desmontar la cerradura de la puerta delantera.

Pulsador del elevalunas trasero en la puerta trasera E700 / E705: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Palanca -U30800-

Desmontar

- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.

- Desmontar el reposabrazos de la puerta trasera.

- Extraer el conector -1 - del conmutador elevalunas.

- Desbloquear cuidadosamente los ganchos de encastre -flechas- con ayuda de la palanca -U30800- de su marco de montaje.

- Extraer el conmutador del elevalunas.

Montar

El montaje se realiza en el orden inverso de operaciones.

Conmutador de contacto de la puerta trasera F10 / F11: desmontar y montar

El conmutador de contacto de puerta forma parte de la cerradura de la puerta, por lo que no puede sustituirse por separado en caso de avería.

- Desmontar la cerradura de la puerta trasera.

Conmutador de contacto en el portón / capó trasero: desmontar y montar

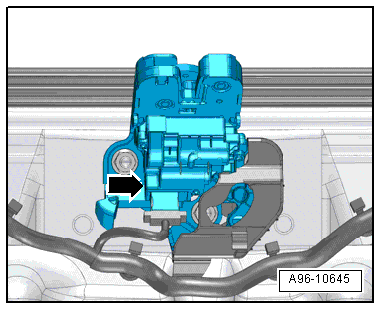

El interruptor de contacto del portón trasero -flecha- está en la cerradura del portón trasero, no pudiendo sustituirse por separado en caso de avería.

- Desmontar el cierre del portón/capó trasero.

Conmutador de contacto para el espejo de cortesía F147 / F148: desmontar y montar

El conmutador de contacto del espejo de cortesía está integrado en el parasol y no se puede sustituir por separado en caso de avería.

- Desmontar el parasol.

Pulsador del techo corredizo E325: desmontar y montar

Desmontar

- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.

- Desmontar módulo de techo delantero -WX3-.

- Desbloquear y desacoplar el conector -flecha A-.

- Liberar las pestañas de retención -flechas- y extraer la tecla -1- del marco de montaje.

Montar

El montaje se realiza siguiendo el orden inverso de operaciones.
