Seat Leon (2013-2020) Manual de Taller: Sistema de alarma antirrobo

Cuadro de montaje - Vigilancia del habitáculo

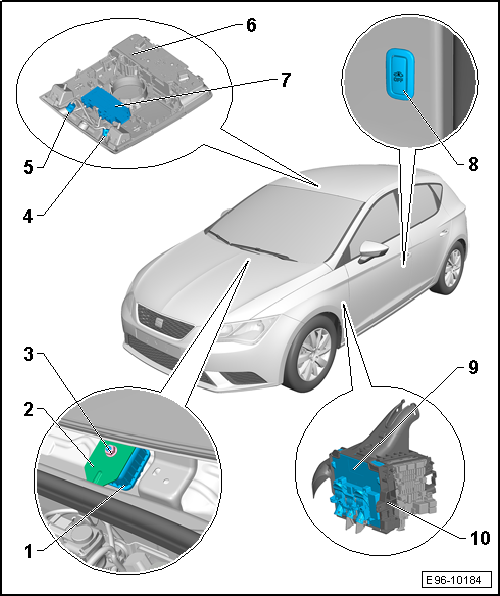

Cuadro de montaje - Vigilancia del habitáculo

1 - Bocina de alarma -H12-

  • Desmontar y montar

2 - Soporte para la Bocina de alarma -H12-

  • Tuercas sujección, 7 Nm

3 - Tuerca

  • 7 Nm

4 - Sensor individual izquierdo para vigilancia del habitáculo

  • Sólo se puede sustituir conjuntamente con el sensor del sistema de alarma antirrobo -G578-
  • Desmontar y montar

5 - Sensor individual derecho para vigilancia del habitáculo

  • Sólo se puede sustituir conjuntamente con el sensor del sistema de alarma antirrobo -G578-
  • Desmontar y montar

6 - Módulo de techo delantero -WX3-

  • Desmontar y montar

7 - Sensor del sistema de alarma antirrobo -G578-

  • Desmontar y montar

8 - Pulsador para desactivación de la vigilancia del habitáculo y de la inclinación del vehículo -E616-

  • Desmontar y montar

9 - Unidad de control de la red de a bordo -J519-

  • Con antena para cierre centralizado y alarma antirrobo -R47-
  • Cuadro de montaje

10 - Soporte

  • Para unidad de control de la red de a bordo

Bocina de alarma H12: desmontar y montar

Desmontar

- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.

- Desmontar la cubierta de la caja de aguas.

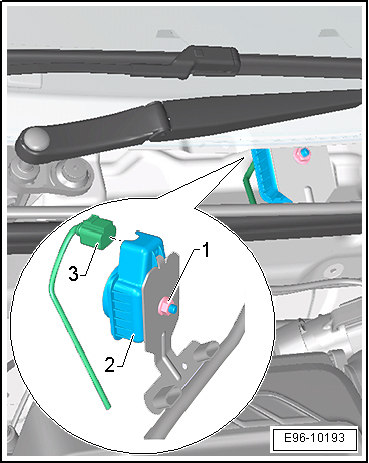

- Desenroscar la tuerca -1-.

- Extraer la bocina -2- del soporte.

- Desacoplar el conector -3-.

- Sacar la bocina de alarma -2-.

Montar

El montaje se realiza en el orden inverso de operaciones.

Pares de apriete

  • "Cuadro de montaje - Vigilancia del habitáculo"

E96-10193

Sensor del sistema de alarma antirrobo -G578-: desmontar y montar

Desmontar

- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.

- Desmontar el módulo de techo delantero.

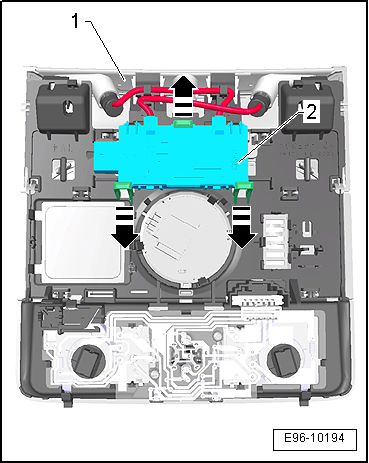

- Desbloquear las orejetas de sujeción -flechas- y sacar el sensor del sistema de alarma antirrobo -G578--2- del módulo de techo -1-.

E96-10194

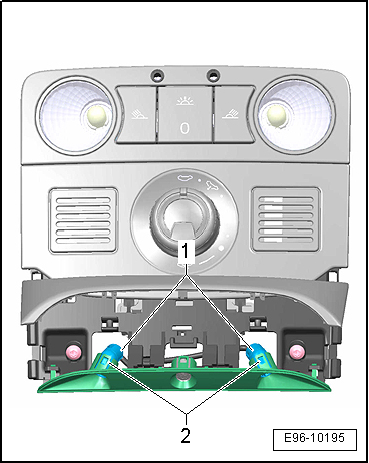

- Desbloquear la orejetas de sujeción -2- y sacar el sensor individual -1- izquierdo y derecho del módulo de techo.

Montar

El montaje se realiza en el orden inverso de operaciones.

E96-10195

Pulsador para desactivación de la vigilancia del habitáculo y de la inclinación del vehículo -E616-: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Palanca -U30800-
  Aviso

Se describe el desmontaje y montaje para los vehículos con volante a la izquierda. El desmontaje y montaje en los vehículos con volante a la derecha es simétrico.

Desmontar

- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.

Ubicado en el montante "B" inferior.

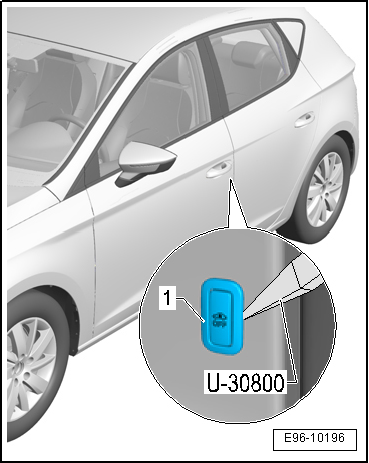

- Desmontar con cuidado el tecla para desactivación de la vigilancia del habitáculo y de la inclinación del vehículo -E616--1- haciendo palanca con la palanca -U30800-.

E96-10196

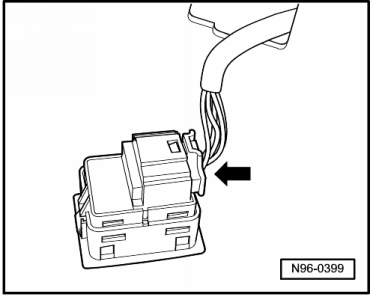

- Desbloquear y desacoplar el conector -flecha- y quitar el conmutador.

Montar

El montaje se realiza en el orden inverso de operaciones.

N96-0399

Asistente de cambio de carril

Cuadro de montaje - Asistente de cambio de carril

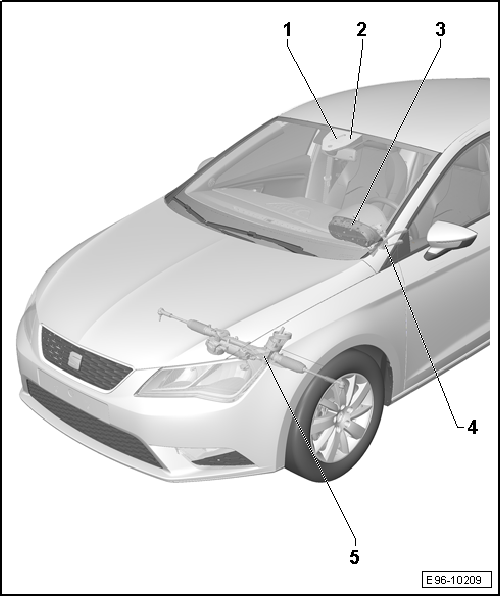

Cuadro de montaje - Asistente de cambio de carril

1 - Cámara delantera para los sistemas de asistencia al conductor -R242-

  • Desmontar y montar

2 - Calefacción de lunas para los sensores delanteros -Z113-

  • Lugar de montaje: en la sujeción del retrovisor interior
  • La calefacción de las lunas para los sensores delanteros -Z113- va integrada en la placa soporte pegada en el parabrisas y no puede sustituirse separadamente. En caso de daño se tiene que cambiar el parabrisas

3 - Cuadro de instrumentos

  • Desmontar y montar

4 - Módulo de conmutadores de la columna de dirección

  • La conexión del asistente de cambio de carril se realiza con el pulsador de los sistemas de asistencia al conductor -E617-.
  • Desmontar y montar

5 - Caja de dirección
