Seat Leon (2013-2020) Manual de Taller: Luz interior / luz de lectura delanteras: desmontar y montar

Luz interior / luz de lectura delanteras: desmontar y montar, vehículos sin alarma antirrobo

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Palanca -U30800-

Desmontar

- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.

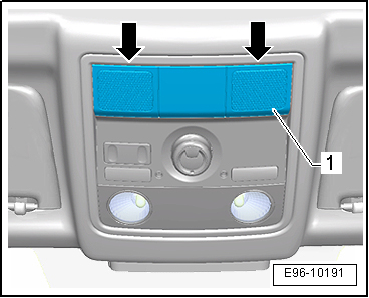

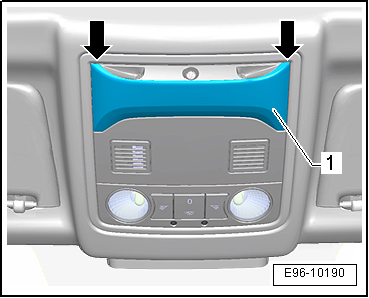

- Desprender el embellecedor -1- haciendo palanca con la palanca -U30800- en los encastres -flechas-.

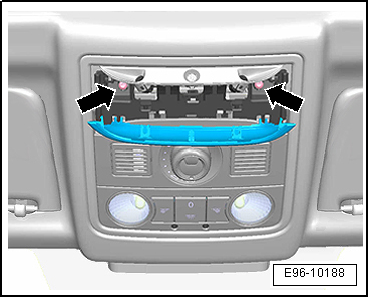

- Desenroscar los dos tornillos de fijación -flechas- y sacar la luz interior de la consola del techo.

- Extraer la luz interior de la consola del techo.

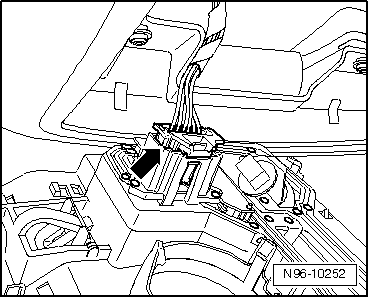

- Desacoplar los conectores -flechas-.

Montar

El montaje se realiza siguiendo el orden inverso de operaciones.

Luz interior / luz de lectura delanteras: desmontar y montar, vehículos sin techo corredizo panorámico

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Palanca -U30800-

Desmontar

- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.

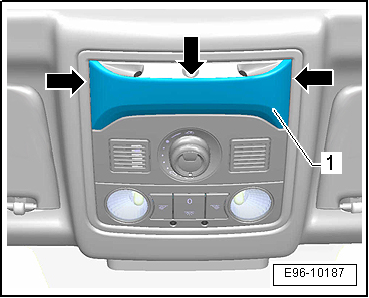

- Desprender el embellecedor -1- haciendo palanca con la palanca -U30800- en los encastres -flechas-.

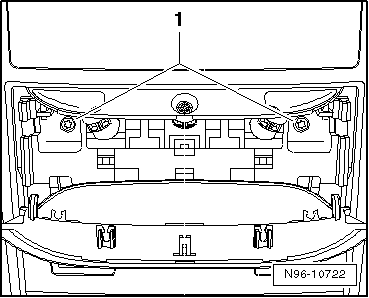

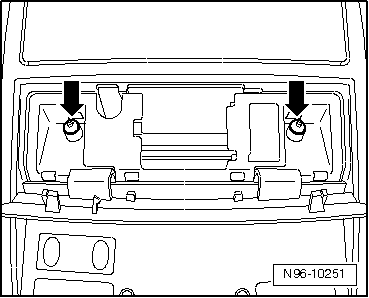

- Desenroscar los dos tornillos de fijación -1- y sacar la luz interior de la consola del techo.

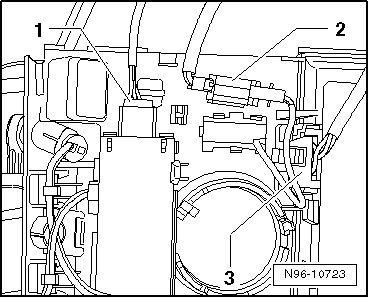

- Desacoplar los 3 conectores -1-, -2- y -3-.

Montar

El montaje se realiza siguiendo el orden inverso de operaciones.

Luz interior / luz de lectura delanteras: desmontar y montar, vehículos con techo corredizo panorámico

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Palanca -U30800-

Desmontar

- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.

- Desprender el embellecedor -1- haciendo palanca con la palanca -U30800- en los encastres -flechas-.

- Desenroscar los dos tornillos de fijación -flechas- y sacar la luz interior de la consola del techo.

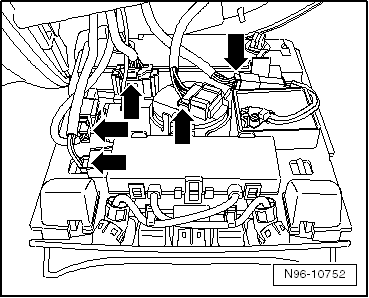

- En función del equipamiento desbloquear y desacoplar todos los conectores -flechas- y desmontar la luz interior.

Montar

El montaje se efectúa en orden inverso de operaciones.

Luz interior / luz de lectura traseras: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Palanca -U30800-

Desmontar

- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.

- Desbloquear las pestañas de encastre -flechas- con la palanca -U30800- o con un destornillador apropiado y extraer la luz interior / luz de lectura traseras, teniendo en cuenta la longitud de los cables conectados, del guarnecido del techo.

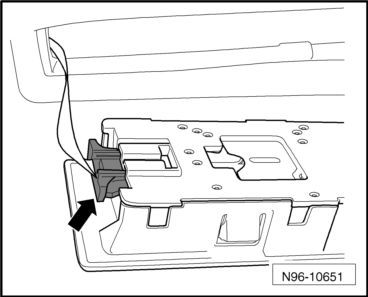

- Desbloquear y desacoplar el conector -flecha- y quitar la luz interior trasera -W43-.

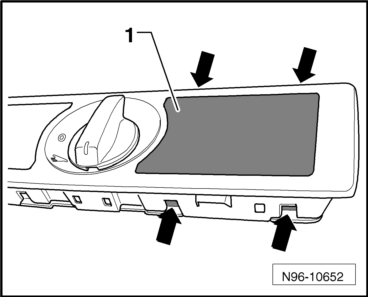

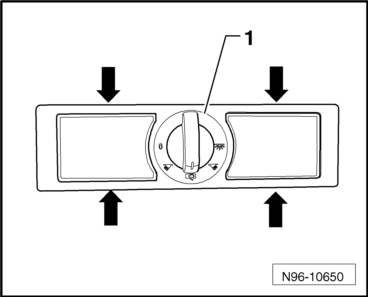

- Desbloquear cada una de las 4 pestañas de encastre -flechas- del cristal dispersor -1- y desmontar el cristal dispersor recto hacia arriba de la luz interior.

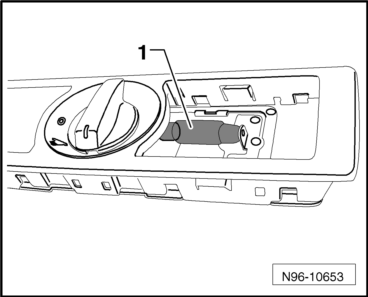

- Extraer la lámpara -1- del portalámparas.

Montar

El montaje se realiza siguiendo el orden inverso de operaciones.

Pulsador del sistema de control de la presión de los neumáticos -E226-: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Palanca -U30800-

Desmontar

- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.

- Abrir la tapa de la guantera.

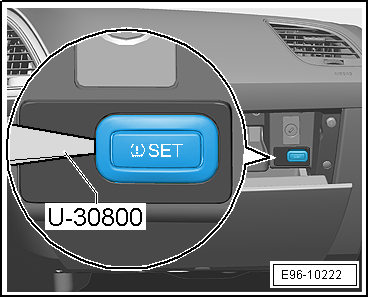

- Desmontar con cuidado el pulsador del sistema de control de la presión de los neumáticos -E226--1- haciendo palanca con la palanca -U30800-.

- Desacoplar el conector del pulsador del sistema de control de la presión de los neumáticos -E226-.

Montar

El montaje se realiza en el orden inverso de operaciones.
