Seat Leon (2013-2020) Manual de Taller: Cámara delantera para los sistemas de asistencia

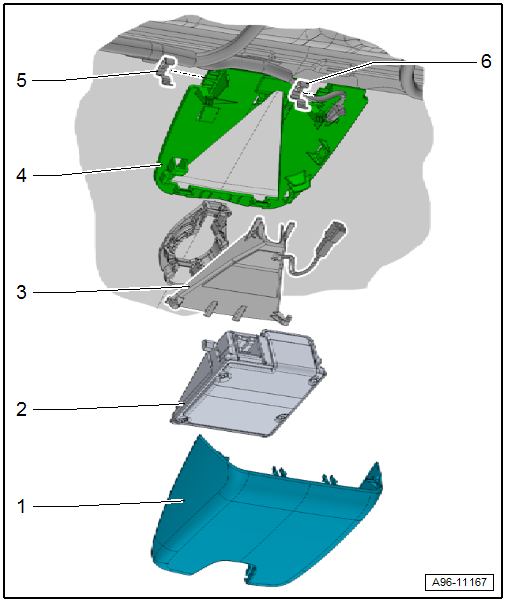

Cuadro de montaje - Cámara delantera para sistemas de asistencia

Cuadro de montaje - Cámara delantera para sistemas de asistencia

1 - Cubierta

2 - Cámara delantera para sistemas de asistencia al conductor -R242-

  • Desmontar y montar

3 - Obturador de luz difusa

  • Con calefacción del parabrisas
  • Desmontar y montar

4 - Placa de retención

  • No se puede separar del parabrisas

5 - Grapa de fijación

  • Sustituir solo en caso de deformación

6 - Grapa de fijación

  • Sustituir solo en caso de deformación

Cámara delantera para los sistemas de asistencia: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Palanca -U30800-

Desmontar

- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.

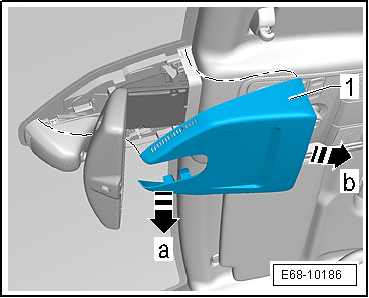

- Desencastrar la cubierta -1- del soporte de la cámara delantera tirando hacia abajo -flecha a- y sacar hacia atrás -flecha b-.

E68-10186

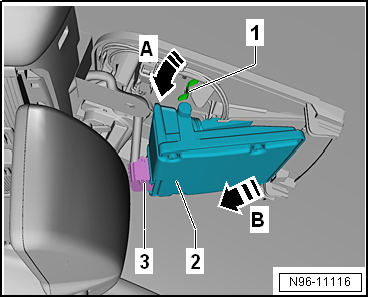

- Presionar hacia arriba la grapa -1- del lado derecho de la cámara frontal de los sistemas de asistencia al conductor -R242- y simultáneamente empujar la cámara hacia atrás en dirección de la -flecha B-.

- Rotar la cámara hacia la derecha hasta soltarla por completo.

- Desacoplar el conector -3-.

N96-11116

Desmontar el obturador de luz difusa

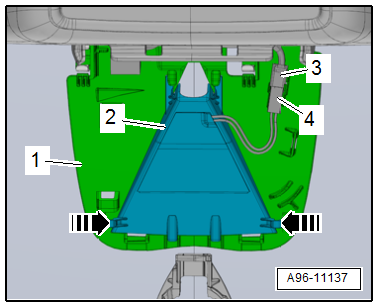

- Liberar el conector -4- y desacoplar el conector eléctrico -3-.

- Presionar los retentores en dirección de la -flecha- y extraer hacia abajo el obturador de luz difusa -2- de la placa de sujeción -1-.

Montar

Efectuar el montaje siguiendo el orden inverso de operaciones, teniendo en cuenta lo siguiente:

  Aviso

El campo visual de la cámara en el lado interior del cristal no debe estar empañado ni sucio.

Si las grapas de sujeción presentan deformación se deberán sustituir.

A96-11137

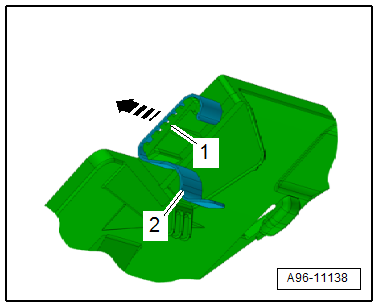

- Retirar la grapa de sujeción -2- del alojamiento -1- en dirección de la -flecha- y colocar una nueva.

- Limpiar el campo visual en el parabrisas con solución de limpieza -D 009 401 04-.

- Calibrar la cámara delantera para los sistemas de asistencia al conductor.

A96-11138

Toma de corriente

Cuadro de montaje - Toma de corriente de 12 voltios

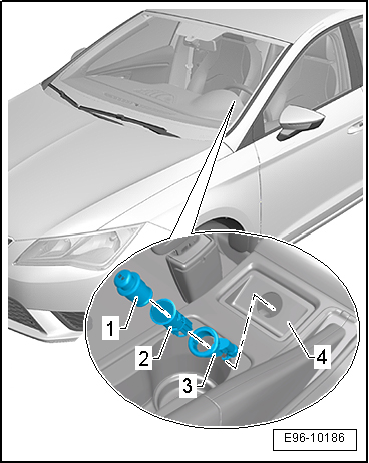

Cuadro de montaje - Toma de corriente de 12 voltios, León, León SC

Toma de corriente

1 - Tapa ciega toma de corriente de 12 V -U5-

2 - Toma de corriente de 12 V -U5-

  • Desmontar y montar

3 - Lámpara para toma de corriente de 12 V -U5-

  • Desmontar y montar

4 - Consola central delantera

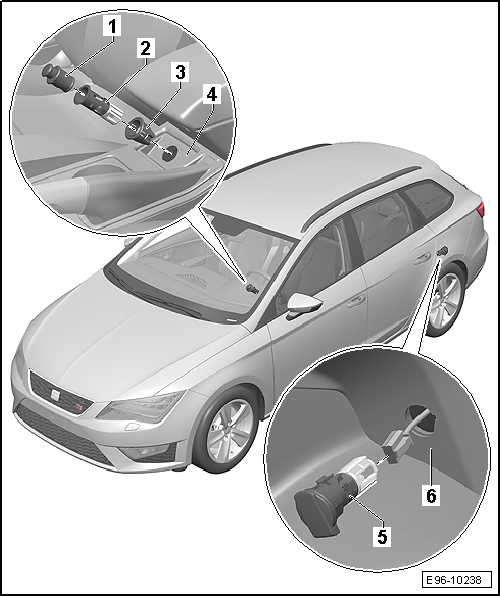

Cuadro de montaje - Toma de corriente de 12 voltios, León ST

Toma de corriente

1 - Tapa ciega toma de corriente de 12 V -U5-

2 - Toma de corriente de 12 V -U5-

  • Desmontar y montar

3 - Lámpara para iluminación de la toma de corriente -L42-

  • Desmontar y montar

4 - Consola central delantera

5 - Toma de corriente de 12 V -U5-

  • Desmontar y montar

6 - Soporte bandeja, izquierdo

Lámpara para iluminación de la toma de corriente -L42-: desmontar y montar

  Aviso

Todas las instrucciones e indicaciones relativas a este capítulo figuran en →Sistema eléctrico, Información general;

Toma de corriente -U-: desmontar y montar

  Aviso

Todas las instrucciones e indicaciones relativas a este capítulo figuran en →Sistema eléctrico, Información general;
