Seat Leon (2013-2020) Manual de Taller: Cuadro de montaje - Consola central

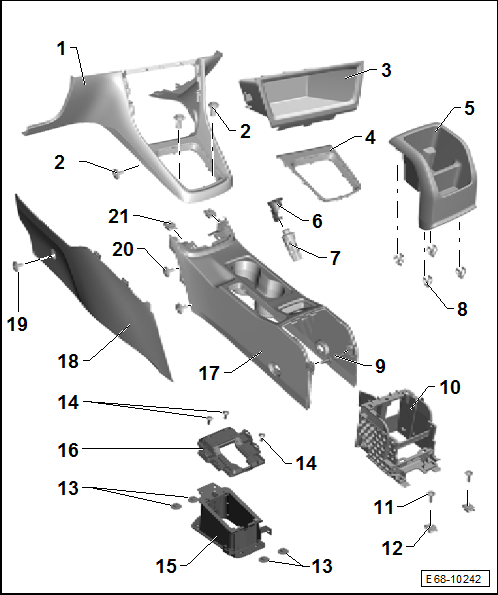

Consola central sin reposabrazos: cuadro general de montaje

1 - Cubierta anterior

• Desmontar y montar

2 - Tornillo

• 4 unidades
• 1,5 +- 0,2 Nm

3 - Compartimento portabojetos

• Desmontar y montar
• Sustituir grapas dañadas o deformadas

4 - Embellecedor

• Para suplemento de la consola central
• Desmontar y montar

5 - Cubierta portaobjetos

• Para consola central
• Desmontar y montar
• Presionar hasta que encastre de forma audible

6 - Base toma de corriente de 12 V

7 - Toma de corriente de 12 V

• Asignación
• Cuadro general de montaje

8 - Grapa

• Para portaobjetos del reposabrazos
• 4 unidades
• Sustituir grapas dañadas o deformadas
• Colocar en el portaobjetos

9 - Tornillo

• 2 unidades
• 1,4 Nm

10 - Soporte

• Para consola central

11 - Tornillo

• 2 unidades
• 4 Nm

12 - Grapa

• 2 unidades

13 - Tuerca hexagonal

• M 6, 8 Nm
• M 8, 25 Nm

14 - Tornillos

• 1,5 Nm

15 - Soporte de fijación inferior

• Desmontar y montar

16 - Soporte de fijación superior

• Desmontar y montar

17 - Consola central

• Desmontar y montar

18 - Tapa lateral

• Desmontar y montar

19 - Tornillo

• 2 unidades
• 3 Nm

20 - Tornillo

• 4 unidades
• 3 Nm

21 - Grapa

• 2 unidades

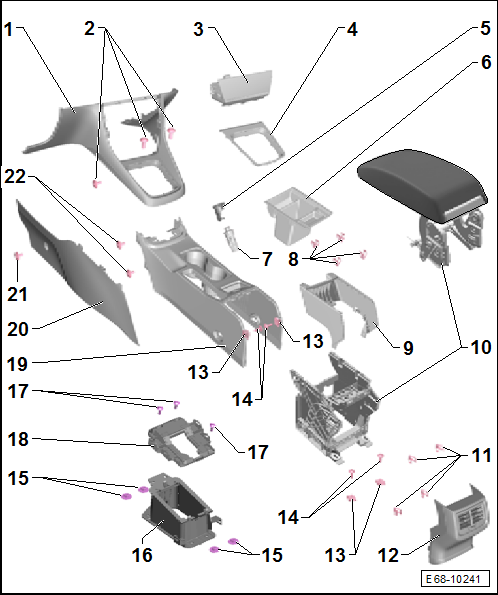

Consola central con reposabrazos: cuadro general de montaje

1 - Cubierta anterior

• Desmontar y montar

2 - Tornillo

• 4 unidades
• 1,5 +- 0,2 Nm

3 - Compartimento portabojetos

• Desmontar y montar
• Sustituir grapas dañadas o deformadas

4 - Embellecedor

• Para suplemento de la consola central
• Desmontar y montar

5 - Base toma de corriente de 12 V

6 - Compartimento portaobjetos reposabrazos

• Desmontar y montar
• Sustituir grapas dañadas o deformadas

7 - Toma de corriente de 12 V

• Asignación
• Cuadro general de montaje

8 - Grapa

• Para portaobjetos del reposabrazos
• 4 unidades
• Sustituir grapas dañadas o deformadas
• Colocar en el portaobjetos

9 - Prolongación de la consola central

• Desmontar y montar
• Sustituir grapas dañadas o deformadas
• Enganchar delante en la consola central y presionar hasta que encastre de forma audible

10 - Reposabrazos

• Cuadro general de montaje
• Presionar hasta que encastre de forma audible

11 - Grapa

• Para cubierta de la consola central
• 4 unidades
• Sustituir grapas dañadas o deformadas
• Colocar en la cubierta

12 - Cubierta con difusor

• Para consola central
• Desmontar y montar
• Presionar hasta que encastre de forma audible

13 - Grapa

• 4 unidades

14 - Tornillo

• 4 unidades
• 4 Nm

15 - Tuerca hexagonal

• M 6, 8 Nm
• M 8, 25 Nm

16 - Soporte de fijación inferior

• Desmontar y montar

17 - Tornillos

• 1,5 Nm

18 - Soporte de fijación superior

• Desmontar y montar

19 - Consola central

• Desmontar y montar

20 - Tapa lateral

• Desmontar y montar

21 - Tornillo

• 2 unidades
• 3 Nm

22 - Tornillo

• 4 unidades
• 3 Nm

Compartimento portaobjetos trasero de la consola central: desmontar y montar

Palanca -U 30800-

Desmontar

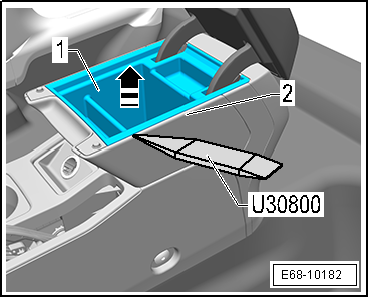

- Abrir la parte superior del apoyabrazos central.

- Enganchar la palanca -U 30800- en el compartimento.

- Extraer el compartimento -1- de la consola central -flechas- y retirarla.

Montar

El montaje se efectúa en el orden inverso.
