Seat Leon (2013-2020) Manual de Taller: Revestimiento del larguero inferior: desmontar y montar

Revestimiento del larguero inferior, versión X-PERIENCE: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Palanca -3409-

W00-11118

  • Útil de limpieza -VAS 6349-
  • Llave dinamométrica -V.A.G 1331-

W00-11166

  • Soplete de aire caliente -VAG 1416-

Desmontar

W00-11403

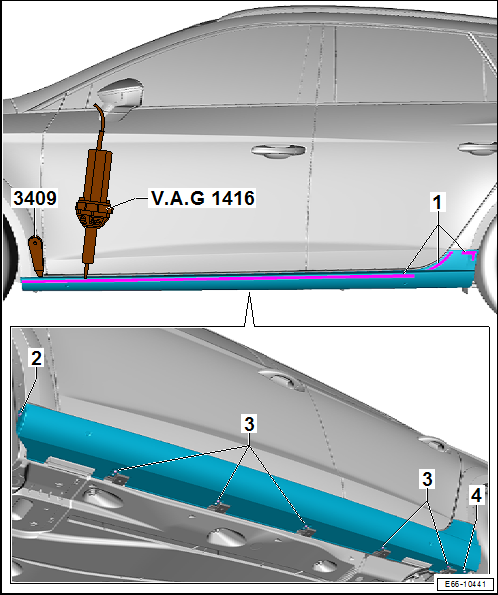

- Extraer los tornillos -2-, -3- y -4-.

Desmontar

- Calentar el faldón lateral por la zona de la superficie de pegado -1- antes de desmontarlo, con un soplete de aire caliente -VAG 1416-.

- Aplicar cuidadosamente la palanca -3409- entre el larguero inferior y el faldón lateral.

- Desprender el faldón lateral de las pestañas de la moldura de sujeción de la parte inferior y superior.

- Retirar el faldón lateral de la moldura de sujeción, hacia arriba.

Montar

Preparar el larguero inferior

- Eliminar en el larguero inferior los restos de pegamento de adhesivo con el útil -VAS 6349-.

- Limpiar con alcohol isopropílico o heptanol la zona del larguero inferior donde se debe colocar el faldón lateral.

- Aplicar a continuación productos limpiadores de siliconas en la zona donde se debe colocar el faldón lateral.

- Secar bien la zona.

Preparar el faldón lateral para el montaje

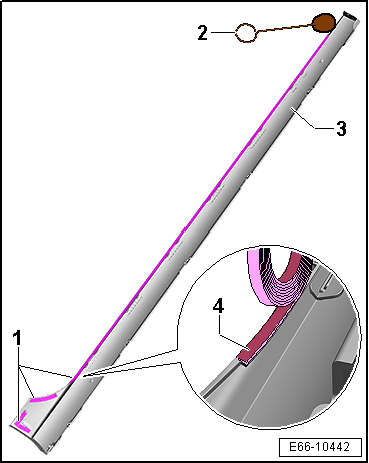

- Eliminar en el faldón lateral -3- los restos de pegamento de adhesivo -1-.

- Limpiar con alcohol isopropílico o heptanol la zona del faldón lateral portón posterior donde se debe colocar la cinta adhesiva de doble cara.

- Aplicar a continuación productos limpiadores de siliconas en la zona donde se debe colocar la cinta adhesiva de doble cara.

- Secar bien la zona.

- Sobre la zona -1-, aplicar homogéneamente una capa de primer -D.181.650.A1- mediante el aplicador -D 009 500 25-.

Tiempo de secado aprox. 10 minutos

- Colocar la nueva cinta adhesiva de doble cara -4- sobre la superficie del faldón lateral.

E66-10442

Indicaciones de montaje

  • Las superficies de pegado han de estar exentas de polvo y grasa.
  • Si el faldón lateral se monta por vez primera en vehículos nuevos y en superficies pintadas recientemente, se deberá tener en cuenta el procedimiento que se describe en → Manual de reparaciones de pintura; ⇒Reparación de la pintura; ⇒Acabado de la pintura; ⇒Franjas de decoración y láminas.
  • Si se desmonta o monta el faldón lateral, para retirar los restos del adhesivo se utilizará únicamente el quitapegamento.
  • Limpiar a fondo las superficies de pegado con el quitapegamento y la solución de limpieza justo antes de pegar el faldón lateral.
  • Hay que pegar el faldón lateral inmediatamente después de limpiar.
  • Retirar la lámina de protección justo antes del montaje. Temperatura de aplicación aprox. 21 ºC.
  • Después de montar los faldones laterales hay que esperar unas 4 horas, a una temperatura ambiente de unos 21 ºC.
  • La moldura de sujeción -1- debe estar montada.

Tener en cuenta las instrucciones de montaje.

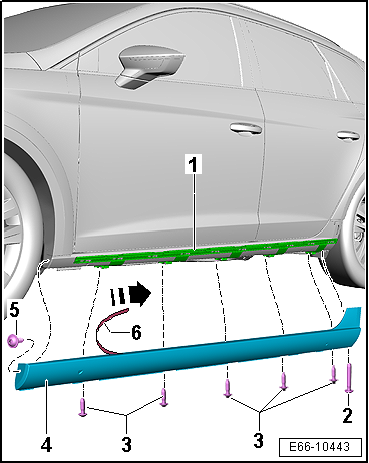

- Enganchar el faldón lateral -4- en la moldura de sujeción -1-.

- Alinear el faldón lateral -4- longitudinalmente al vehículo.

- Colocar el tornillo -5-.

- Alinear el faldón lateral -4- en el vehículo.

- Atornillar los tornillos -2- y -3- a la parte inferior del estribo.

- Verificar la posición del faldón lateral -4-.

- Retirar hacia atrás y arriba las láminas protectoras -6- de la cinta de doble cara adhesiva del faldón lateral -4-.

- Presionar uniformemente y con fuerza sobre el faldón lateral -4- por la zona de la superficie de pegado.

- Apretar el tornillo -5-.

Par de apriete

  • "Revestimiento del larguero inferior: cuadro de montaje"

Moldura de sujeción, versión X-PERIENCE: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Llave dinamométrica -V.A.G 1331-
  • Atornillador inalámbrico

Desmontar

W00-11166

- Desmontar el faldón lateral.

- Aflojar los tornillos -3-.

- Aflojar los tornillos -1- no es necesario extraerlos.

- Desplazar la moldura de sujeción -2- hacia atrás hasta el tope -flechas A- y retirar en el sentido de la -flecha B-.

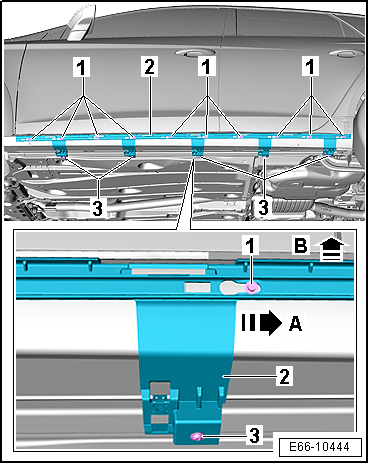

E66-10444

Montar

- Atornillar los tornillos autorroscantes -2- con el atornillador inalámbrico al régimen máximo hasta que enrosquen.

- Apagar inmediatamente el atornillador.

- Apretar los tornillos -2- al par mínimo.

- Colocar la moldura de sujeción -1- uniformemente -flechas A- haciendo coincidir los orificios con todos los tornillos de fijación -2- hasta que la moldura tenga contacto con el larguero inferior.

- Para no dejar fuera ningún tornillo, hay que solicitar la ayuda de un segundo operario para el montaje de la moldura.

- Desplazar la moldura de sujeción -1- hacia atrás hasta el tope -flechas B-.

- Montar el faldón lateral.

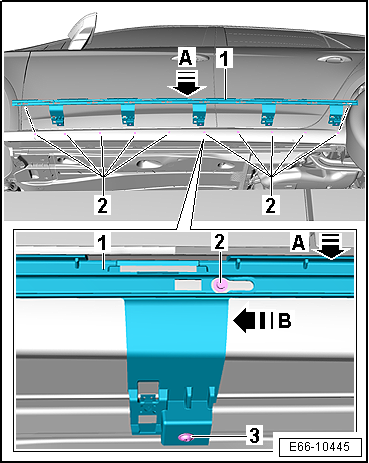

E66-10445

Par de apriete

  • "Revestimiento del larguero inferior: cuadro de montaje"
