Seat Leon (2013-2020) Manual de Taller: Cubrerruedas: desmontar y montar

Cubrerruedas delanteros: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Palanca -3409-

W00-11118

  • Útil de limpieza -VAS 6349-
  • Llave dinamométrica -V.A.G 1331-
  • Mango tirador -VAG 1351/1-

Útil de presión -T20098-

Indicaciones de montaje

  • El embellecedor pegado no se puede desmontar sin que sufra daños.
  • Eliminar los posibles restos de pegamento de la cinta adhesiva con el útil de limpieza -VAS 6349-.
  • Si se desmonta o monta un embellecedor, para retirar los restos del adhesivo se utilizará únicamente el quitapegamentos -D 002 000 A2-.
  • Cerciorarse de que las superficies de pegado estén exentas de polvo y grasa.
  • Hay que pegar el embellecedor inmediatamente después de limpiar.
  • Retirar la lámina de protección justo antes del montaje.
  • La temperatura de aplicación es de aprox. 21 ºC.

Desmontar

  Aviso
  • El cubrerrueda delantero no se puede desmontar sin romperse.
  • Las operaciones de desmontaje y montaje descritas se refieren únicamente al lado izquierdo. Las operaciones relativas al lado derecho se realizan de forma análoga.

W00-11166

- Enmascarar todas las superficies de pintura colindantes.

Desmontar

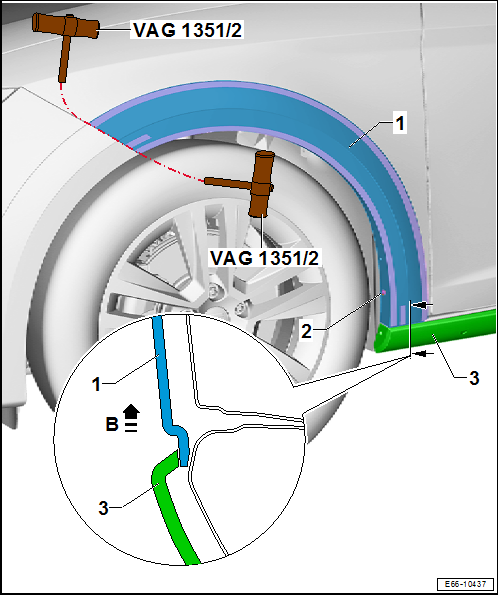

- Extraer el tornillo -2-.

- Introducir el hilo de corte por el extremo del cubrerrueda delantero -1- tal y como se indica en la ilustración y cortar el adhesivo en el sentido de las -flechas-, teniendo la precaución en no dañar las piezas.

- Retirar el cubrerrueda delantero -1- en el sentido de la -flecha A-.

Montar

Preparar la aleta para el montaje del cubrerrueda delantero

- Eliminar en la aleta los restos de pegamento de adhesivo con el útil -VAS 6349-.

- Limpiar con alcohol isopropílico o heptanol la zona de la aleta donde se debe colocar el cubrerrueda delantero.

- Aplicar a continuación productos limpiadores de siliconas en la zona donde se debe colocar el cubrerrueda delantero.

- Secar bien la zona.

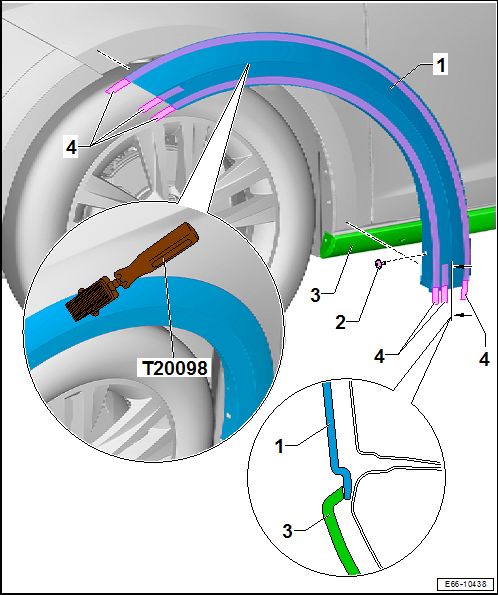

- Colocar el cubrerrueda delantero -1- en la aleta.

- Retirar los folios protectores -4- de las cintas adhesivas

- Presionar en zonas de cinta adhesiva con rodillo.

- Encarar el tornillo de fijación y apretarlos.

  Aviso

El periodo de curado del adhesivo es de 20 minutos mínimo.

E66-10438

Cubrerruedas traseros: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Palanca -3409-

W00-11118

  • Útil de limpieza -VAS 6349-
  • Llave dinamométrica -V.A.G 1331-
  • Mango tirador -VAG 1351/1-

Útil de presión -T20098-

Indicaciones de montaje

  • El embellecedor pegado no se puede desmontar sin que sufra daños.
  • Eliminar los posibles restos de pegamento de la cinta adhesiva con el útil de limpieza -VAS 6349-.
  • Si se desmonta o monta un embellecedor, para retirar los restos del adhesivo se utilizará únicamente el quitapegamentos -D 002 000 A2-.
  • Cerciorarse de que las superficies de pegado estén exentas de polvo y grasa.
  • Hay que pegar el embellecedor inmediatamente después de limpiar.
  • Retirar la lámina de protección justo antes del montaje.
  • La temperatura de aplicación es de aprox. 21 ºC.

Desmontar

  Aviso
  • El cubrerrueda trasero no se puede desmontar sin romperse.
  • Las operaciones de desmontaje y montaje descritas se refieren únicamente al lado izquierdo. Las operaciones relativas al lado derecho se realizan de forma análoga.

W00-11166

- Enmascarar todas las superficies de pintura colindantes.

Desmontar

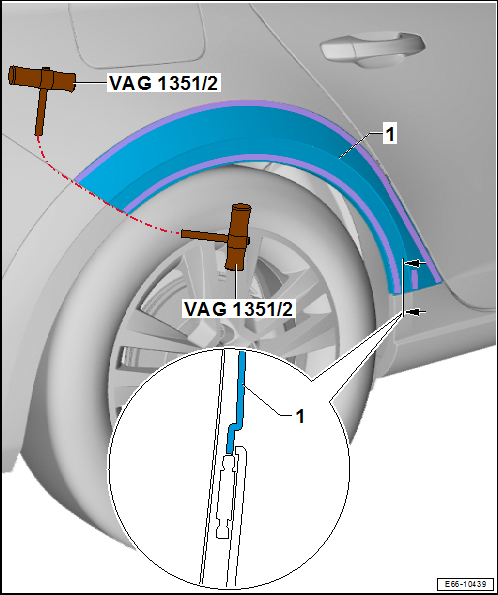

- Introducir el hilo de corte por el extremo del cubrerrueda trasero -1- tal y como se indica en la ilustración y cortar el adhesivo en el sentido de las -flechas-, teniendo la precaución en no dañar las piezas.

- Retirar el cubrerrueda trasero -1-.

Montar

Preparar la aleta para el montaje del cubrerrueda trasero

- Eliminar en el flanco lateral los restos de pegamento de adhesivo con el útil -VAS 6349-.

- Limpiar con alcohol isopropílico o heptanol la zona del flanco lateral donde se debe colocar el cubrerrueda trasero.

- Aplicar a continuación productos limpiadores de siliconas en la zona donde se debe colocar el cubrerrueda trasero.

- Secar bien la zona.

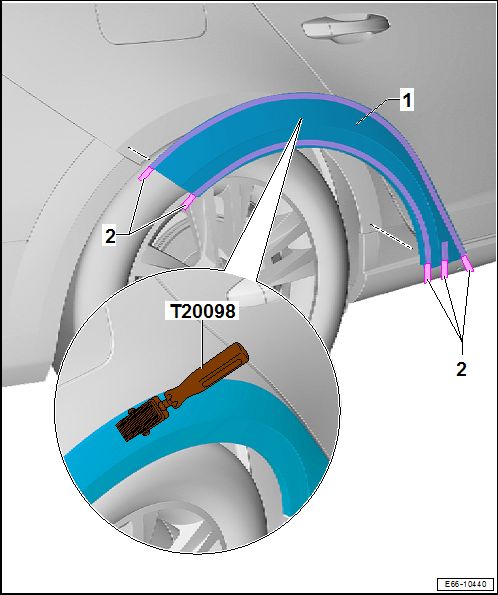

- Colocar el cubrerrueda trasero -1- en el flanco lateral.

- Retirar los folios protectores -2- de las cintas adhesivas

- Presionar en zonas de cinta adhesiva con rodillo.

  Aviso

El periodo de curado del adhesivo es de 20 minutos mínimo.

Preparar la aleta para el montaje del cubrerrueda trasero
