Seat Leon (2013-2020) Manual de Taller: Árbol primario

Cuadro de montaje - Árbol primario

  Aviso
  • Antes de colocar los piñones hay que calentarlos hasta aprox. 100 ºC con el calentador inductivo -VAS 6414-. Utilizar para ello guantes de protección.
  • Colocar todos los cojinetes sobre el árbol primario lubricados con aceite para engranajes.
  • Sustituir el cojinete ranurado de bolas tras desmontarlo.

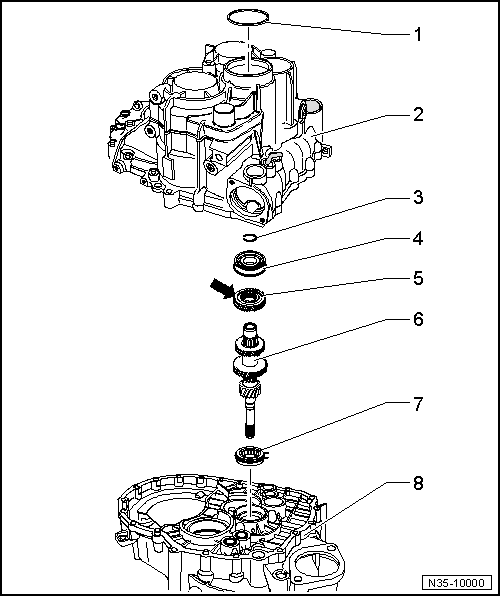

Cuadro de montaje - Árbol primario

1 - Anillo de seguridad

  • Para el cojinete ranurado de bolas del árbol primario
  • Desmontar y montar
  • En las cajas de cambios con medidas de refuerzo (cambio manual 0FB, hay que volver a determinar el grosor

2 - Carcasa del cambio

3 - Anillo de seguridad

  • Volver a determinar su grosor siempre que se cambie el cojinete ranurado de bolas

4 - Cojinete ranurado de bolas

  • Sustituir cuando se desmonte el árbol primario
  • Desencajar
  • Posición de montaje
  • Encajar

5 - Piñón de la 5ª marcha

  • Como recambio se suministra junto con el árbol primario
  • Desencajar
  • Posición de montaje: el lado con el surco -flecha- deberá apuntar hacia el cojinete ranurado de bolas
  • Encajar

6 - Árbol primario

  • Con piñón de la 3ª/4ª y 6ª marcha

7 - Cojinete de rodillos cilíndricos

  • Con anillo de seguridad
  • Extraer
  • Encajar
  • Posición de montaje: el anillo de seguridad del cojinete deberá quedar mirando hacia el árbol primario

8 - Carcasa del embrague

Árbol primario: desarmar y ensamblar

Árbol primario: desarmar y ensamblar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

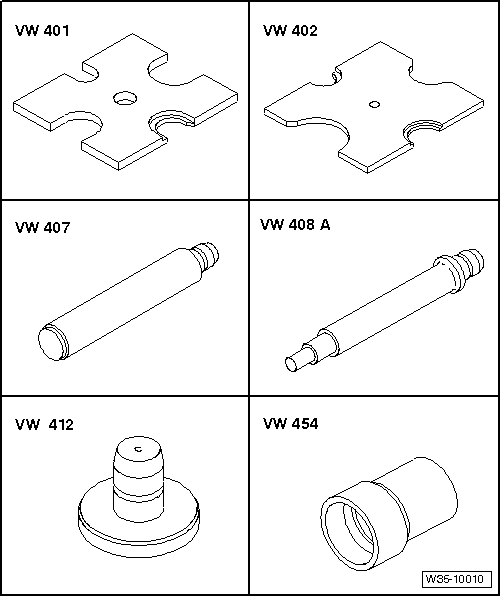

  • Placa de presión -VW 401-
  • Placa de presión -VW 402-
  • Embutidor de prensa -VW 407-
  • Embutidor de prensa -VW 408 A-
  • Embutidor de prensa -VW 412-
  • Útil de presión -VW 454-

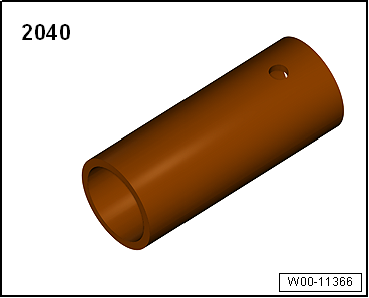

  • Pieza tubular -2040-

W00-11366

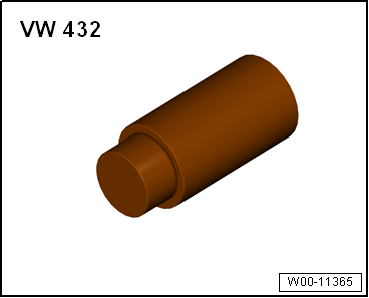

  • Útil de presión -VW 432-

W00-11365

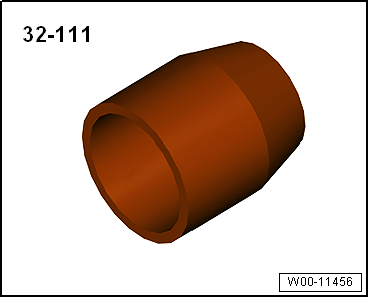

  • Pieza para encajar -32 - 111-

W00-11456

  • Calentador inductivo -VAS 6414-

W00-11260

  • -1-Extractor de interiores -Kukko 21/5-
  • -3-Separador 22 ... 115 mm -Kukko 17/2-
  • -4-Contraapoyo -Kukko 22/2-
  • Calibre de espesores

Desarmar el árbol primario

- Desmontar el anillo de seguridad del cojinete ranurado de bolas.

W00-11179

Desencajar el cojinete ranurado de bolas

- Colocar el separador-A- en la ranura circular del cojinete destinada al anillo de seguridad.

A - Separador 22...115 mm, p. ej. -Kukko 17/2-

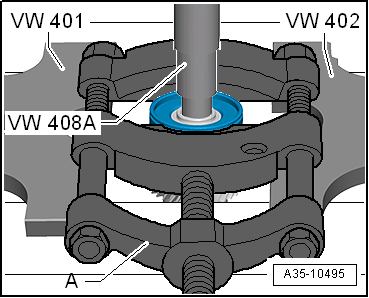

- El cojinete ranurado de bolas y el piñón de la 5ª marcha pueden desencajarse conjuntamente; para ello, colocar el separador-A- debajo del piñón de la 5ª marcha, tal y como se muestra en la siguiente figura.

A35-10495

Desencajar el piñón de la 5ª marcha

A - Separador 22... 115 mm, p. ej. -Kukko 17/2-

Ensamblar el árbol primario

N35-10002

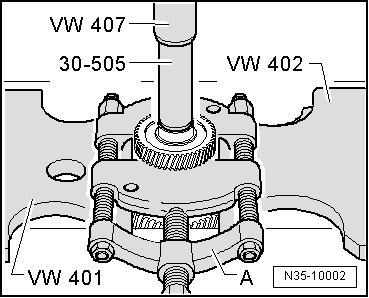

Calentar y encajar el piñón de la 5ª marcha

  • La ranura -flecha- que hay en el piñón deberá mirar hacia arriba.

N35-10003

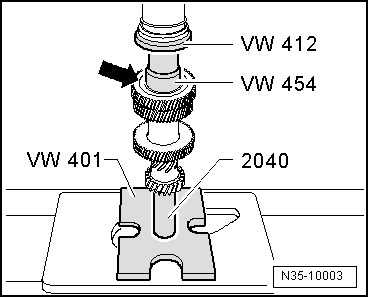

Posición de montaje del cojinete ranurado de bolas y encajar el cojinete

  • Posición de montaje del cojinete ranurado de bolas: La ranura para el anillo de seguridad deberá mirar hacia arriba -flecha A-. El rebaje -flecha B- deberá mirar hacia el piñón de la 5ª marcha.

- A continuación determinar el anillo de seguridad para el cojinete ranurado de bolas del árbol primario y montarlo.

N35-10004

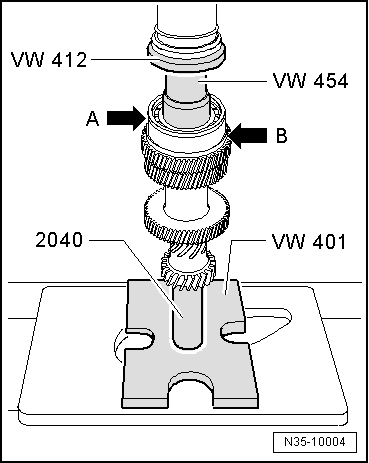

Determinar el anillo de seguridad

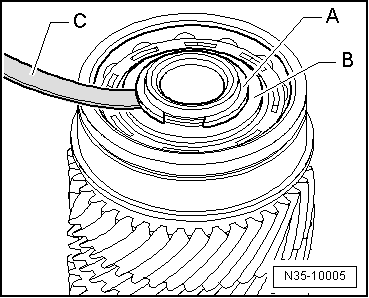

- Colocar un anillo de seguridad -A- de 1,86 mm de grosor en el surco del árbol primario y presionarlo hacia arriba.

- Medir la cota entre el cojinete ranurado de bolas -B- y el anillo de seguridad montado -A- con una galga -C-.

- Retirar el anillo de seguridad empleado para la medición.

- Seleccionar el anillo de seguridad guiándose por la tabla.

  Aviso

Consultar el → Catálogo electrónico de piezas de recambio (ETKA) para asignar los anillos de seguridad.

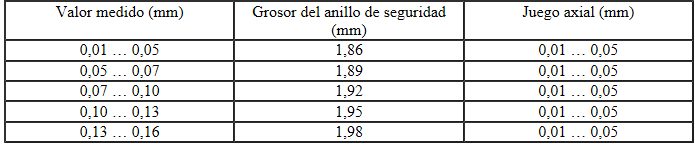

Están disponibles los siguientes anillos de seguridad:

Están disponibles los siguientes anillos de seguridad:

N35-10005

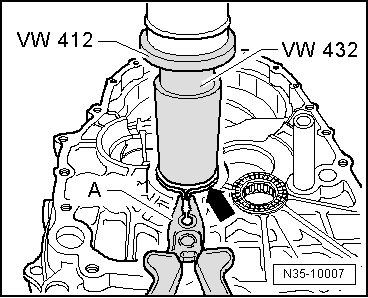

Extraer de la carcasa del embrague el cojinete de rodillos cilíndricos

- Al extraerlo, comprimir el anillo de seguridad -flecha- del cojinete de rodillos cilíndricos con unos alicates -C-.

A - Contraapoyo, p. ej. -Kukko 22/2-

B - Extractor de interiores 28... 37 mm, p. ej. -Kukko 21/5-

N35-10006

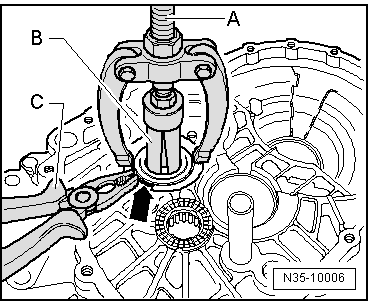

Encajar el cojinete de rodillos cilíndricos en la carcasa del embrague

- Al encajar el cojinete de rodillos cilíndricos, comprimir el anillo de seguridad -flecha- del mismo con unos alicates -A-.

- Retirar los alicates antes de que el cojinete de rodillos cilíndricos quede en la posición de montaje. El anillo de seguridad deberá encastrar en la ranura de la carcasa del embrague.

N35-10007

Retén del árbol primario: sustituir

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

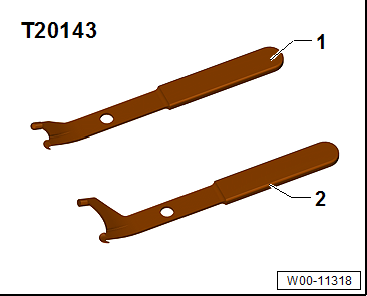

  • Kit de extractores -T20143-

W00-11318

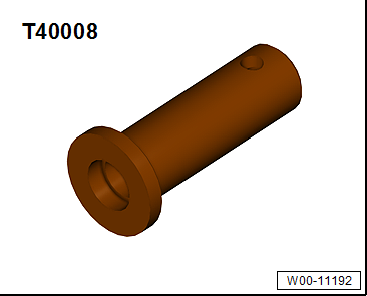

  • Útil de presión -T40008-
  • Grasa
  • Consultar el → Catálogo electrónico de piezas de recambio (ETKA) para asignar la grasa.

- Desmontar la caja de cambios.

- Desmontar el bombín de embrague con el collarín de desembrague.

W00-11192

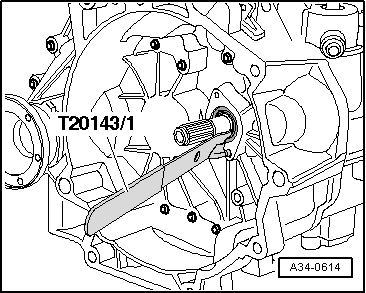

- Desprender el retén del árbol primario haciendo palanca.

  Aviso

No dañar la superficie de deslizamiento del retén sobre el árbol primario.

A34-0614

- Rellenar hasta la mitad, con grasa de sellado, el espacio que hay entre el labio de sellado y el labio antipolvo del retén nuevo.

- Humedecer un poco el perímetro exterior del retén con aceite para engranajes.

N32-10016

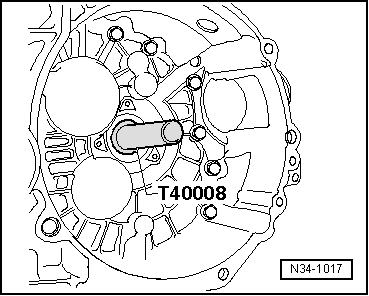

- Encajar el retén del árbol primario hasta que quede a ras.

- Montar el bombín de embrague con el collarín de desembrague.

- Montar la caja de cambios.

N34-1017
