Seat Leon (2013-2020) Manual de Taller: Embellecedor del pilar A: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Cuña -T10039/1-

W00-11232

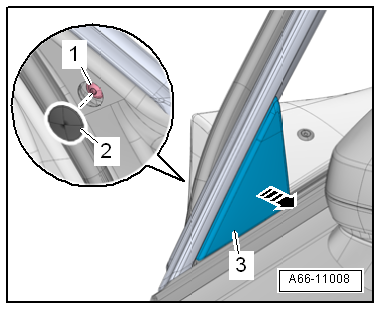

Desmontar

  Aviso

El elemento interior del lamelunas es de metal. Si se dobla, ya no se podrá volver a enderezar, se quedará "ondulado". Por ello hay que encajar el lamelunas uniformemente y sin doblarlo.

- Con la ayuda de la cuña -T10039/1- desmontar con cuidado sólo la última porción del lamelunas exterior, en la zona del embellecedor.

- Retirar el tapón -2-.

- Extraer el tornillo -1-.

- Desmontar el embellecedor -3-.

- Desmontar la espuma aislante.

Montar

Realizar el montaje en el orden inverso a las operaciones de desmontaje, teniendo en cuenta lo siguiente:

  • Montar el lamelunas exterior sólo cuando se haya montado el embellecedor del montante A

A66-11008

Pares de apriete

  • "Cuadro de montaje - Componentes de la puerta"

Embellecedor del pilar B, puerta delantera: desmontar y montar

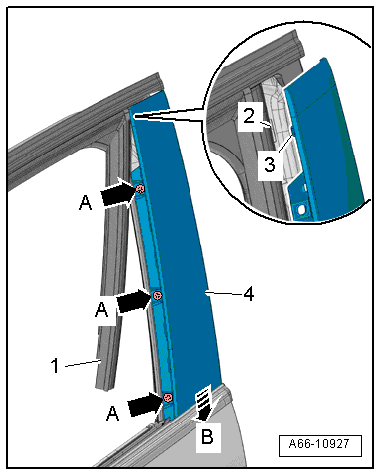

Desmontar

- Llevar el cristal de la puerta a la posición "abierto".

- Sacar la junta -1- de la guía posterior de la ventanilla, en la zona del embellecedor -4-.

- Extraer los tornillos -flechas a-.

- Extraer los tacos expansibles.

- Deslizar el embellecedor -4- hacia abajo -flecha b-; con ello se desengancha la orejeta -3- del hueco -2-.

- Desplazar el embellecedor hacia la parte exterior.

- Sacar el embellecedor hacia arriba.

Montar

Realizar el montaje en el orden inverso a las operaciones de desmontaje, teniendo en cuenta lo siguiente:

- Aplicar el par de apriete a la tornillería.

A66-10927

Embellecedor del pilar B, puerta trasera: desmontar y montar

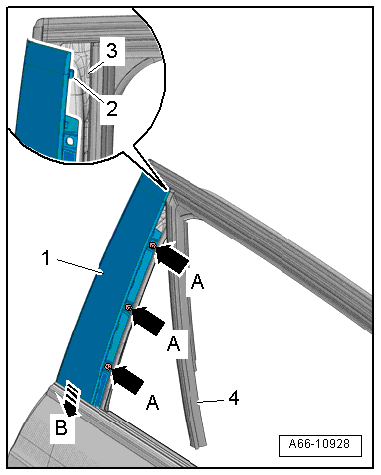

Desmontar

- Desmontar el cristal de la puerta posterior.

- Sacar la junta -4- de la guía posterior de la ventanilla, en la zona del embellecedor -1-.

- Extraer los tornillos -flechas A-.

- Extraer los tacos expansibles.

- Deslizar el embellecedor -1- hacia abajo -flecha B-; con ello se desengancha la orejeta -2- del hueco -3-.

- Desplazar el embellecedor hacia la parte exterior.

- Sacar el embellecedor hacia arriba.

Montar

Realizar el montaje en el orden inverso a las operaciones de desmontaje, teniendo en cuenta lo siguiente:

- Aplicar el par de apriete a la tornillería.

A66-10928
