Seat Leon (2013-2020) Manual de Taller: Gestión de residuos

Amortiguadores de gas presurizado delanteros: desgasificar y vaciar

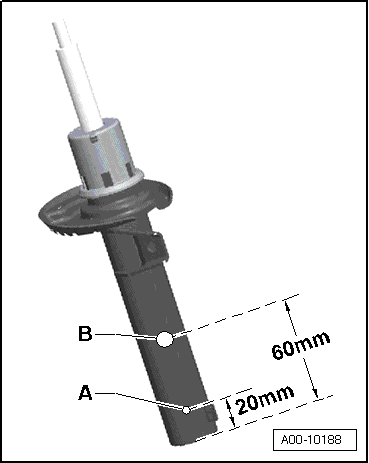

Amortiguadores de gas presurizado delanteros: desgasificar y vaciar (amortiguadores convencionales)

- Tensar el amortiguador de gas presurizado en vertical con la varilla del émbolo indicando hacia abajo en el tornillo de banco.

  ¡ATENCIÓN!

Durante los trabajos de perforación con taladro se llevarán gafas de protección.

- Taladrar un orificio de Ø 3 mm -A- en el tubo exterior del amortiguador.

  Aviso

Al traspasar la pared se produce una fuga de gas.

- Seguir taladrando hasta perforar el tubo interior (aprox. 25 mm de profundidad).

- Taladrar otro orificio de Ø 6 mm -B- en el tubo exterior del amortiguador y en el tubo interior del amortiguador.

- Mantener el amortiguador sobre un recipiente colector de aceite. Mover la varilla del émbolo varias veces en vaivén a lo largo de toda la carrera hasta que deje de salir aceite.

A00-10188

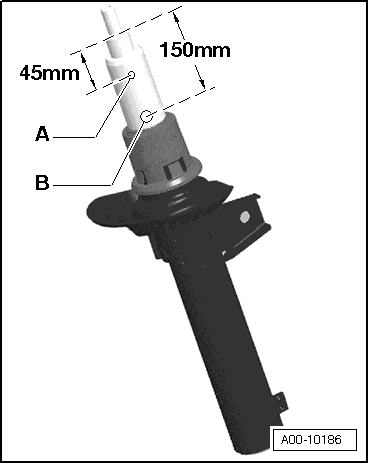

Amortiguadores de gas presurizado delanteros: desgasificar y vaciar (amortiguadores DCC)

- Tensar el amortiguador de gas presurizado en vertical en el tornillo de banco.

  ¡ATENCIÓN!

Durante los trabajos de perforación con taladro se llevarán gafas de protección.

- Taladrar un orificio de Ø 3 mm -A- en el tubo exterior del amortiguador.

  Aviso

Al traspasar la pared se produce una fuga de gas.

- Seguir taladrando hasta perforar el tubo interior (aprox. 25 mm de profundidad).

- Taladrar otro orificio de Ø 6 mm -B- en el tubo exterior del amortiguador y en el tubo interior del amortiguador.

- Mantener el amortiguador sobre un recipiente colector de aceite. Mover la varilla del émbolo varias veces en vaivén a lo largo de toda la carrera hasta que deje de salir aceite.

A00-10186

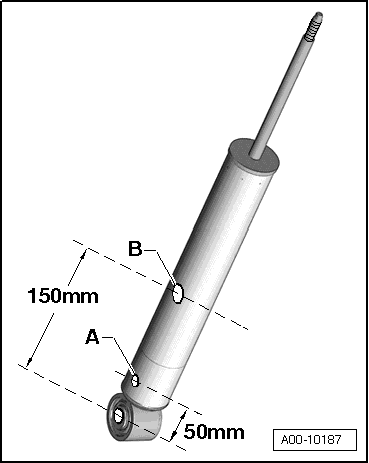

Amortiguadores de gas presurizado traseros: desgasificar y vaciar

Amortiguadores de gas presurizado traseros: desgasificar y vaciar (amortiguadores convencionales)

- Tensar el amortiguador de gas presurizado en vertical en el tornillo de banco.

  ¡ATENCIÓN!

Durante los trabajos de perforación con taladro se llevarán gafas de protección.

- Taladrar un orificio de Ø 3 mm -A- en el tubo exterior del amortiguador.

  Aviso

Al traspasar la pared se produce una fuga de gas.

- Seguir taladrando hasta perforar el tubo interior (aprox. 25 mm de profundidad).

- Taladrar otro orificio de Ø 6 mm -B- en el tubo exterior del amortiguador y en el tubo interior del amortiguador.

- Mantener el amortiguador sobre un recipiente colector de aceite. Mover la varilla del émbolo varias veces en vaivén a lo largo de toda la carrera hasta que deje de salir aceite.

A00-10187

Amortiguadores de gas presurizado traseros: desgasificar y vaciar (amortiguadores DCC)

- Tensar el amortiguador de gas presurizado en vertical en el tornillo de banco.

  ¡ATENCIÓN!

Durante los trabajos de perforación con taladro se llevarán gafas de protección.

- Taladrar un orificio de Ø 3 mm -A- en el tubo exterior del amortiguador.

  Aviso

Al traspasar la pared se produce una fuga de gas.

- Seguir taladrando hasta perforar el tubo interior (aprox. 25 mm de profundidad).

- Taladrar otro orificio de Ø 6 mm -B- en el tubo exterior del amortiguador y en el tubo interior del amortiguador.

- Mantener el amortiguador sobre un recipiente colector de aceite. Mover la varilla del émbolo varias veces en vaivén a lo largo de toda la carrera hasta que deje de salir aceite.

A00-10187
