Seat Leon (2013-2020) Manual de Taller: Revestimiento del cierre de la chapa posterior: cuadro general de montaje

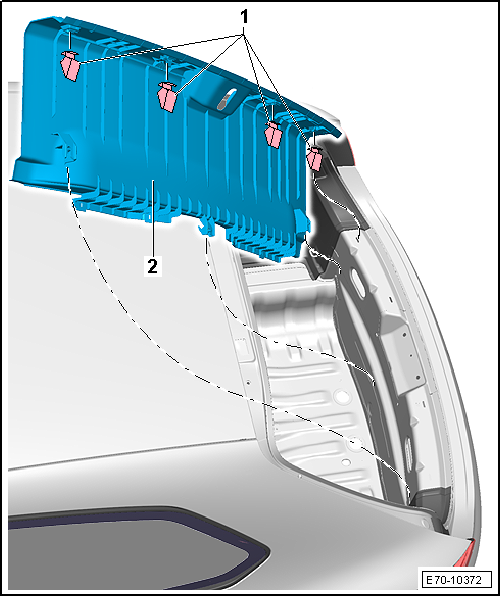

Revestimiento del cierre de la chapa posterior:
cuadro general de montaje, modelo 3 y 4 puertas
![Guarnecidos del maletero](images/books/632/11/E70-10372.png)
1 - Grapas
- 4 unidades
- Colocarlas en el revestimiento
- Desmontar las grapas que queden en los puntos de alojamiento de la
carrocería y colocarlas en el revestimiento para el montaje
- Sustituir grapas dañadas o deformadas
2 - Revestimiento del cierre de la chapa posterior
- Desmontar y montar
- Debe incidir en los pasadores y en el revestimiento lateral del
maletero
- Presionar hasta que encastre de forma audible
- Volver por encima el labio de la junta del portón posterior

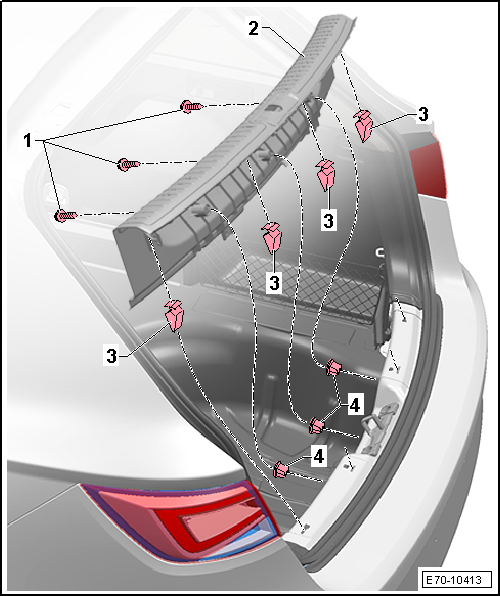

Revestimiento del cierre de la chapa posterior,
modelo ST: cuadro general de montaje
![Guarnecidos del maletero](images/books/632/11/E70-10413.png)
1 - Tornillos
2 - Revestimiento del cierre de la chapa posterior
- Desmontar y montar
- Debe incidir en los pasadores y en el revestimiento lateral del
maletero
- Presionar hasta que encastre de forma audible
- Volver por encima el labio de la junta del portón posterior
3 - Grapas
- 4 unidades
- Colocarlas en el revestimiento
- Desmontar las grapas que queden en los puntos de alojamiento de la
carrocería y colocarlas en el revestimiento para el montaje
- Sustituir grapas dañadas o deformadas
4 - Taco

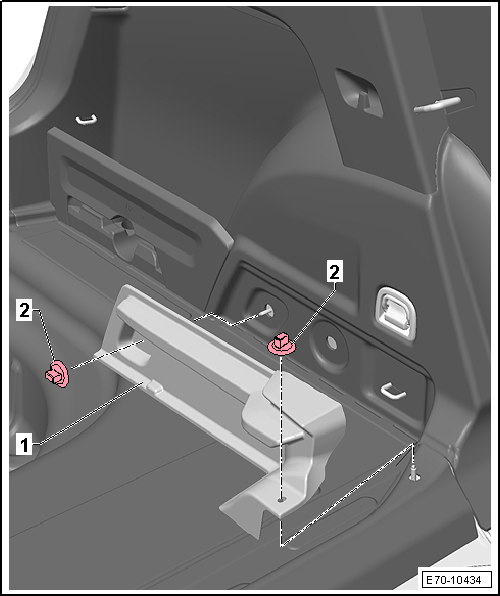

Soporte piso maletero, modelo ST: cuadro general
de montaje
![Guarnecidos del maletero](images/books/632/11/E70-10434.png)
1 - Soporte piso maletero
2 - Tuerca

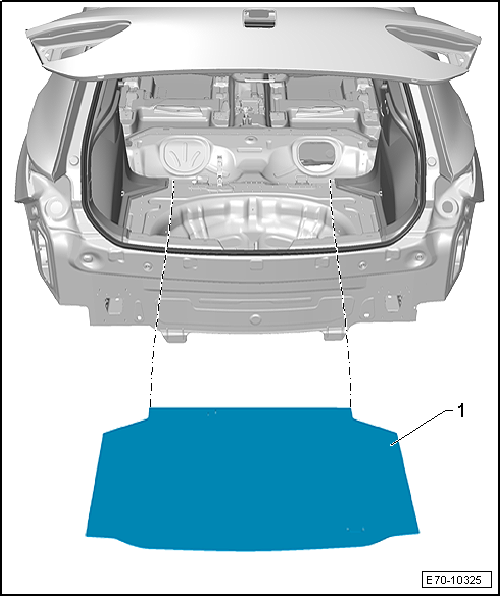

Alfombra del piso del maletero: cuadro general de
montaje
![Guarnecidos del maletero](images/books/632/11/E70-10325.png)
1 - Alfombra del piso del maletero

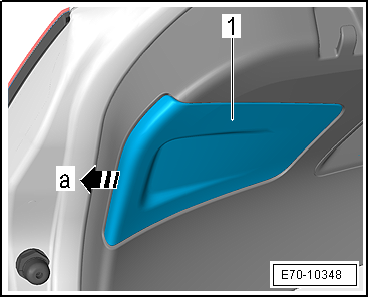

Cubierta del grupo óptico trasero:
desmontar y montar
Desmontar
- Abrir el portón.
- Desencajar la cubierta -1- en
la dirección de la -flecha a-.
Montar
El montaje se efectúa en el orden inverso.
![E70-10348](images/books/632/11/E70-10348.png)
