Seat Leon (2013-2020) Manual de Taller: Guarnecido inferior del portón trasero: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Palanca -80 200-

W00-11156

  • Cuñas -T10383-

W00-11251

Desmontar

- Abrir el portón.

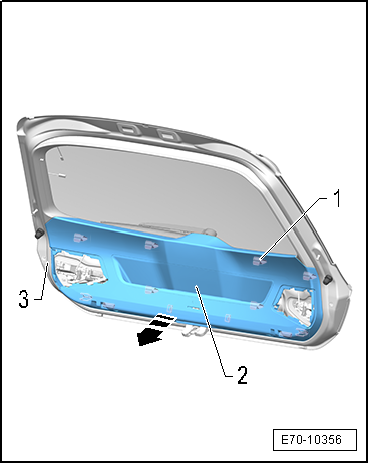

- Desprender el revestimiento -2- de las grapas -1- y retirarlo del portón -3- con ayuda de la palanca -80 200- o la cuña -T10383-.

  Aviso

No es necesario sacar las cubiertas de los pilotos posteriores.

Montar

El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje, teniendo en cuenta lo siguiente:

  Aviso
  • Antes de montar el revestimiento se debe comprobar el estado de las grapas y, si fuera necesario, sustituirlas.
  • Si han quedado grapas para el revestimiento en los puntos de alojamiento del portón posterior, quitarlas y colocarlas en el revestimiento para el montaje

E70-10356

Guarnecido superior del portón trasero: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Palanca -80 200-

W00-11156

Desmontar

- Desmontar el revestimiento inferior del portón.

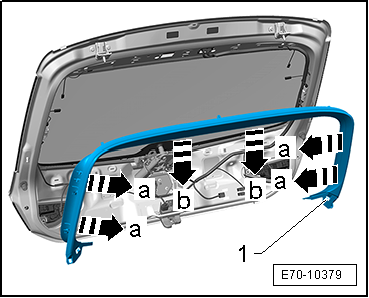

- Desenclipsar el revestimiento superior -1-, primero lateralmente y empleando la palanca -80 200-, del portón -flechas A-.

- Desenclipsar entonces el revestimiento superior, empleando la palanca -80 200-, del portón -flechas B- y retirarlo.

Montar

El montaje se efectúa en el orden inverso, teniendo en cuenta lo siguiente:

  Aviso
  • Si han quedado grapas -2- para el revestimiento en los puntos de alojamiento del portón posterior, quitarlas y colocarlas en el revestimiento para el montaje
  • Comprobar si las grapas están dañadas o deformadas; sustituirlas si es necesario

E70-10379

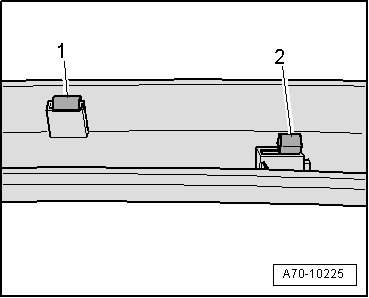

- Comprobar si están todos los topes de goma -1- en el revestimiento.

- Introducir el revestimiento primero detrás de los marcos laterales para lunas en el portón.

- Enclipsar el revestimiento superior para el portón, primero por arriba y luego por los lados.

A70-10225

Guarnecido de la chapa portacierre: desmontar y montar

Guarnecido de la chapa portacierre: desmontar y montar, modelo 3 y 4 puertas

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Palanca de desencaje -80 - 200-

W00-11156

Desmontar

- Desmontar la alfombra del piso del maletero.

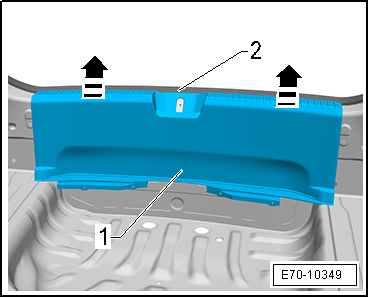

- Sacar la junta del portón posterior -2- en la zona del revestimiento del cierre de la chapa posterior.

- Desgrapar el revestimiento -1-, en vertical y hacia arriba, con la palanca de desencaje -80 - 200--flechas-.

Montar

El montaje se efectúa en el orden inverso.

E70-10349

Guarnecido de la chapa portacierre: desmontar y montar, modelo ST

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Palanca de desencaje -80 - 200-

W00-11156

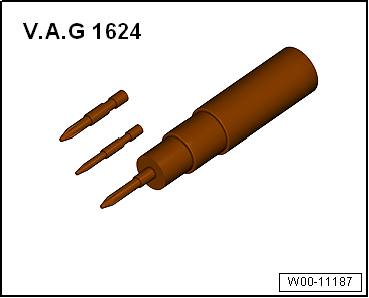

  • Destornillador dinamometrico -VAG 1624-

W00-11187

Desmontar

Desmontar

- Desenroscar los tornillos -1-.

- Desmontar la alfombra del piso del maletero.

- Sacar la junta del portón posterior -2- en la zona del revestimiento del cierre de la chapa posterior.

- Desgrapar el revestimiento -1-, en vertical y hacia arriba, con la palanca de desencaje -80 - 200--flechas-.

Montar

El montaje se efectúa en el orden inverso.

E70-10349

Pares de apriete

  • "Revestimiento del cierre de la chapa posterior, modelo ST: cuadro general de montaje"

Consola de la bandeja trasera: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Palanca -3409-

W00-11118

  • Destornillador dinamometrico -VAG 1624-

Desmontar

- Retirar la bandeja posterior.

- Desmontar el revestimiento C inferior.

W00-11187

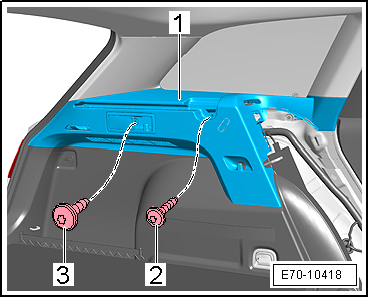

- Desenroscar los tornillos -2- y -3-.

- Soltar el herraje terminal del cinturón de seguridad.

E70-10418

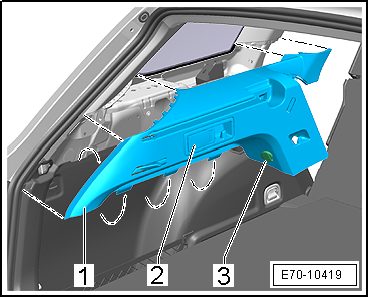

- Desmontar el bloqueo del maletero -2-.

- Con la ayuda de la palanca -3409- soltar el revestimiento -1-.

Solo para el lado izquierdo

- Desconectar la toma de corriente de 12V.

E70-10419

Montar

Montar

El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje. Para ello hay que tener en cuenta lo siguiente:

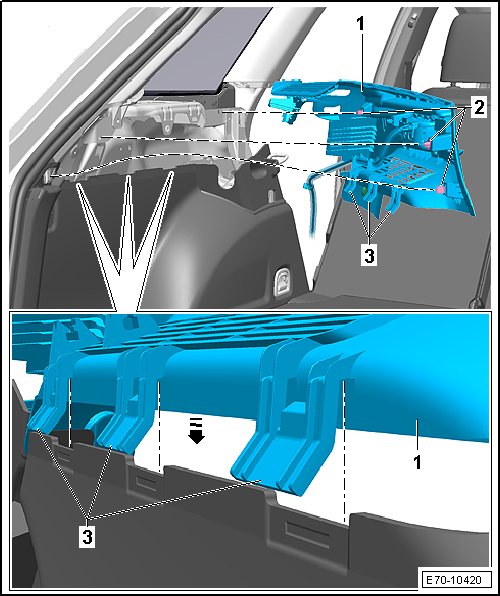

- Colocar las pestañas -3- en su posición tal y como se muestra en el gráfico.

- Vestir el labio de la junta del portón trasero sobre el revestimiento soporte bandeja.

  Aviso

Antes de colocar el revestimiento se debe comprobar el estado de las grapas así como su ubicación, si fuera necesario, sustituirlas y, si hubiera deformación, corregirla.

Pares de apriete

  • "Cuadro de montaje - Consola de la bandeja trasera"
