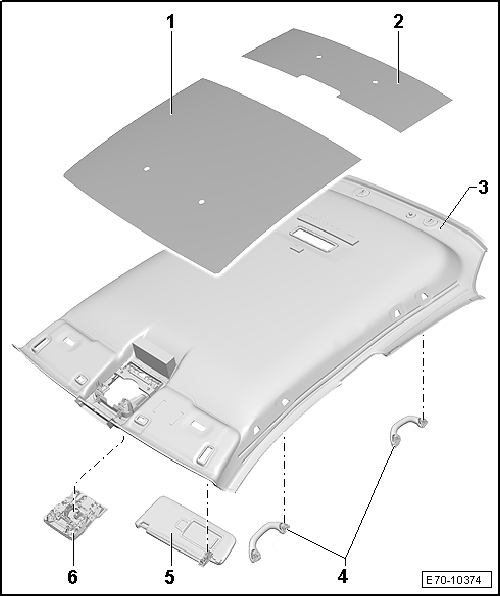

Seat Leon (2013-2020) Manual de Taller: Cuadro de montaje - Techo interior moldeado
Cuadro de montaje - Techo interior moldeado,
modelo 2 puertas
![Guarnecidos del techo](images/books/632/11/E70-10374.png)
1 - Elemento de rigidización anterior del techo
2 - Elemento de rigidización posterior del techo
3 - Revestimiento de techo
- Asignación
- En algunas versiones de equipamiento es necesario realizar recortes
en el nuevo techo interior moldeado
- Desmontar y montar
¡Atención!
El revestimiento del techo se dobla con mucha facilidad.
4 - Asidero techo
- Cuadro general de montaje
5 - Parasol
- Cuadro general de montaje
6 - Módulo del techo anterior

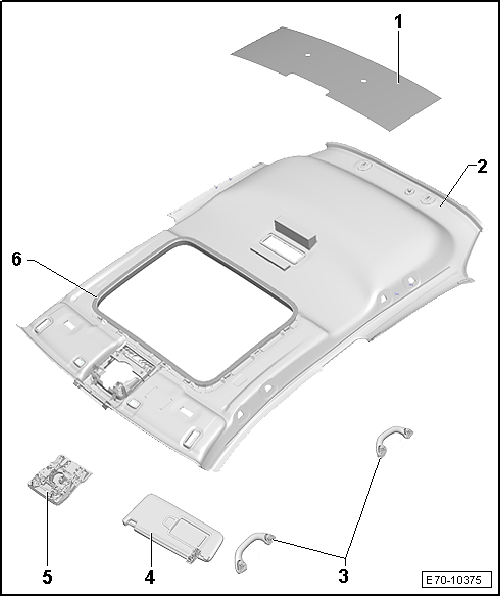

Cuadro de montaje - Techo interior moldeado,
modelo 2 puertas, versión techo panorámico
![Guarnecidos del techo](images/books/632/11/E70-10375.png)
1 - Elemento de rigidización posterior del techo
- Adosar a la carrocería
- Asignación
2 - Revestimiento de techo
- Asignación
- En algunas versiones de equipamiento es necesario realizar recortes en
el nuevo techo interior moldeado
- Desmontar y montar
¡Atención!
El revestimiento del techo se dobla con mucha facilidad.
3 - Asidero techo
- Cuadro general de montaje
4 - Parasol
- Cuadro general de montaje
5 - Módulo del techo anterior
6 - Marco de cubierta
- Sólo para variante de equipamiento con techo panorámico

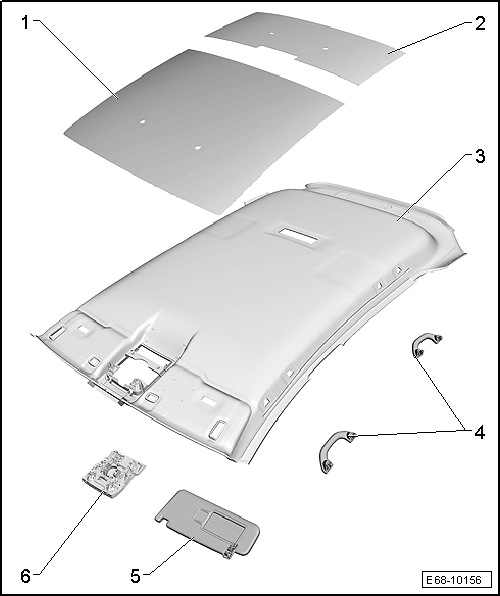

Cuadro de montaje - Techo interior moldeado,
modelo 4 puertas
![Guarnecidos del techo](images/books/632/11/E68-10156.png)
1 - Elemento de rigidización anterior del techo
2 - Elemento de rigidización posterior del techo
3 - Revestimiento de techo
- Asignación
- En algunas versiones de equipamiento es necesario realizar recortes en
el nuevo techo interior moldeado
- Desmontar y montar
¡Atención!
El revestimiento del techo se dobla con mucha facilidad.
4 - Asidero techo
- Cuadro general de montaje
5 - Parasol
- Cuadro general de montaje
6 - Módulo del techo anterior

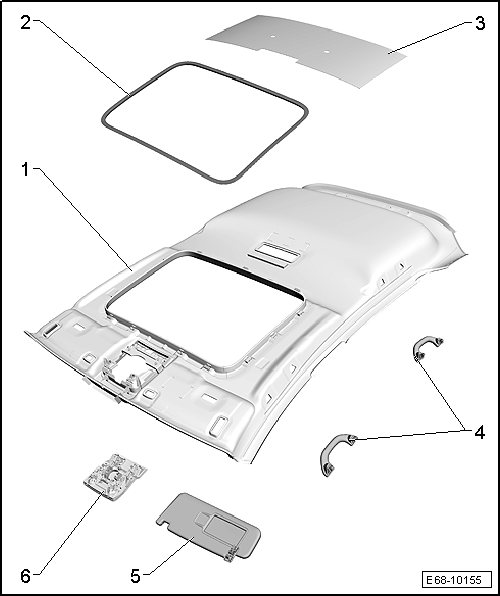

Cuadro de montaje - Techo interior moldeado,
modelo 4 puertas, versión techo panorámico
![Guarnecidos del techo](images/books/632/11/E68-10155.png)
1 - Revestimiento de techo
- Asignación
- En algunas versiones de equipamiento es necesario realizar recortes en
el nuevo techo interior moldeado
- Desmontar y montar
¡Atención!
El revestimiento del techo se dobla con mucha facilidad.
2 - Marco de cubierta
- Sólo para variante de equipamiento con techo panorámico
3 - Elemento de rigidización posterior del techo
- Adosar a la carrocería
- Asignación
4 - Asidero techo
- Cuadro general de montaje
5 - Parasol
- Cuadro general de montaje
6 - Módulo del techo anterior

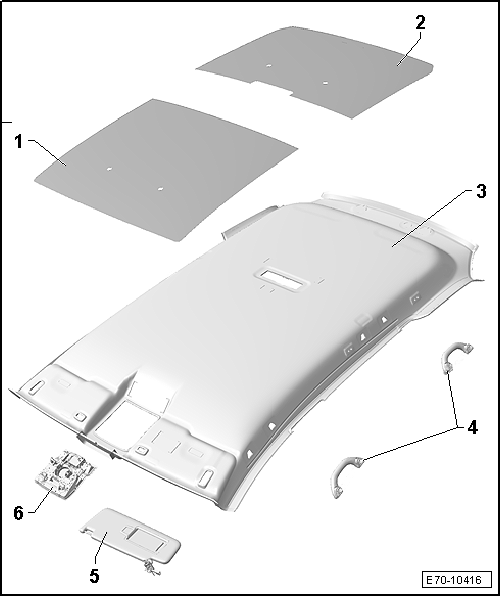

Cuadro de montaje - Techo interior moldeado,
modelo ST
![Guarnecidos del techo](images/books/632/11/E70-10416.png)
1 - Elemento de rigidización anterior del techo
- Adosar a la carrocería
- Asignación
2 - Elemento de rigidización posterior del techo
- Adosar a la carrocería
- Asignación
3 - Revestimiento de techo
- Asignación
- En algunas versiones de equipamiento es necesario realizar recortes en
el nuevo techo interior moldeado
- Desmontar y montar
¡Atención!
El revestimiento del techo se dobla con mucha facilidad.
4 - Asidero techo
- Cuadro general de montaje
5 - Parasol
- Cuadro general de montaje
6 - Módulo del techo anterior

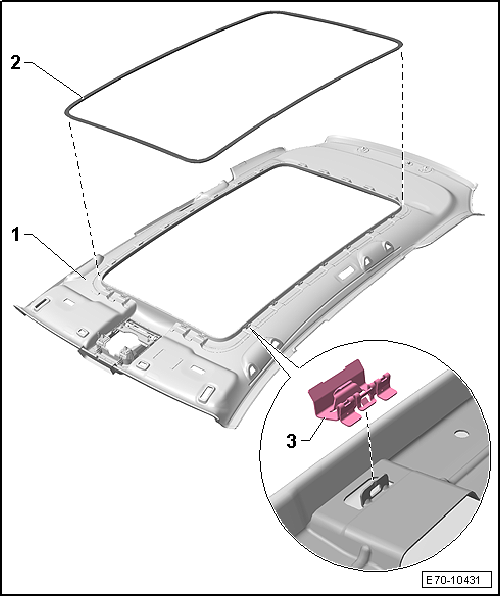

Cuadro de montaje - Techo interior moldeado,
modelo ST, versión techo panorámico
![Guarnecidos del techo](images/books/632/11/E70-10431.png)
1 - Revestimiento de techo
- Asignación
- En algunas versiones de equipamiento es necesario realizar recortes en
el nuevo techo interior moldeado
- Desmontar y montar
¡Atención!
El revestimiento del techo se dobla con mucha facilidad.
2 - Marco de cubierta
- Sólo para variante con techo panorámico
3 - Grapa de sujeción
- 23 unidades
- En caso necesario sustituir las grapas que estén dañadas o
deformadas
