Seat Leon (2013-2020) Manual de Taller: Guarnecido lateral del maletero: desmontar y montar

Guarnecido lateral del maletero: desmontar y montar, modelo 3 y 4 puertas

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Palanca de desencaje -80 - 200-

W00-11156

  • Cuña de desmontaje -3409-

Desmontar

- Desmontar la bandeja posterior.

- Desmontar el respaldo del asiento posterior.

- Desmontar el revestimiento de la chapa de cierre posterior.

- Desmontar el revestimiento del montante C:

  • Modelo 2 puertas
  • Modelo 4 puertas

- A la derecha: desmontar la luz del maletero.

W00-11118

- Extraer las grapas -2-.

Desmontar

- Sacar la junta del portón posterior en la zona del revestimiento lateral del maletero.

- Separar el revestimiento lateral del maletero -1- empleando la palanca de desencaje -80 - 200-, de la carrocería.

- Desenganchar el revestimiento lateral del maletero del alojamiento de argolla -3- y retirarlo.

Montar

El montaje se efectúa en el orden inverso.

Guarnecido lateral del maletero: desmontar y montar, modelo ST

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Palanca -80 200-

W00-11156

Desmontar

  Aviso

En la ilustración se muestra la variante con tapa rígida. No afecta al desmontaje

Desmontar

- Desmontar el soporte piso maletero.

- Con la ayuda de la palanca -80 200- retirar el tapón -3-.

- Desmontar la argolla de amarre -5-.

- Desmontar el revestimiento soporte bandeja.

- Desmontar el revestimiento del cierre de la chapa posterior

Solo para el revestimiento lado derecho

- Desmontar la luz del maletero.

Continúa para ambos lados

- Retirar el revestimiento lateral del maletero de su alojamiento.

Montar

El montaje se efectúa en el orden inverso.

Argolla de amarre: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Llave dinamométrica 2-10 nm -VAG 1783-

W00-11189

Desmontar

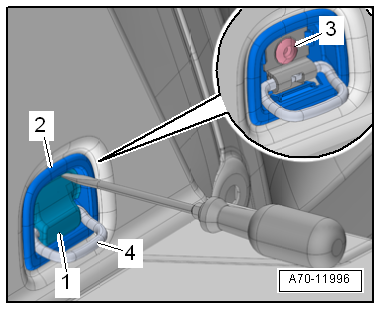

- Abrir el estribo -4- y desenclavar la cubierta -1- con un destornillador.

- Desenroscar el tornillo -3- y retirar la argolla de amarre -2-.

Montar

El montaje se efectúa en el orden inverso.

A70-11996

Pares de apriete

  • "Cuadro de montaje - Guarnecido lateral del maletero, modelo ST"

Soporte del revestimiento del piso del maletero: desmontar y montar

Desmontar

Soporte del revestimiento del piso del maletero: desmontar y montar

- Desenroscar las tuercas -2-.

- Retirar el soporte piso maletero -1- de su alojamiento.

Montar

El montaje se efectúa en el orden inverso.
