Seat Leon (2013-2020) Manual de Taller: Puerta: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Llave dinamométrica -V.A.G 1331-
  Aviso

Las operaciones de desmontaje y montaje descritas a continuación corresponden al lado izquierdo del vehículo. Las operaciones correspondientes al lado derecho son semejantes, salvo las excepciones que, en caso de haberlas, se describen dentro del mismo proceso.

Desmontar

- Abrir la puerta anterior.

- Desacoplar el conector multicontacto del montante A.

W00-11166

- Extraer el tornillo -2- del retenedor de la puerta.

- Desmontar las caperuzas -1- y -3- de los espárragos -4-.

- Desenroscar, sin extraer, el espárrago -4- de fijación del eje de la bisagra superior.

- Desenroscar, sin extraer, el espárrago -4- de fijación del eje de la bisagra inferior.

- Levantar la puerta hacia arriba y extraerla de los ejes de las bisagras con cuidado.

  Aviso

Con el fin de evitar daños en las piezas desmontadas, proteger con un material blando la superficie donde se vayan a depositar.

Montar

Realizar el montaje en el orden inverso a las operaciones de desmontaje, teniendo en cuenta lo siguiente:

  Aviso
  • Hay que sustituir siempre los espárragos -4-.
  • Tras el montaje de la puerta no se debe realizar ningún ajuste.

- Colocar la puerta en los ejes de las bisagras con cuidado.

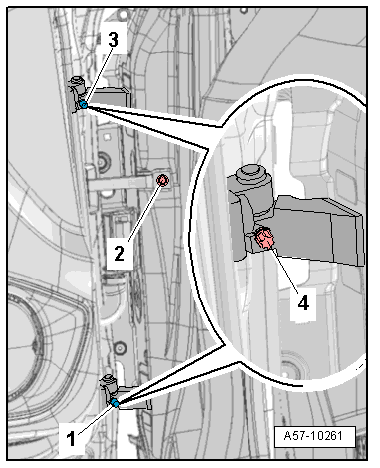

- Apretar los espárragos -4-.

A57-10261

Pares de apriete

  • "Cuadro de montaje - Puerta"

Puerta: ajustar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Llave dinamométrica -V.A.G 1331-

W00-11166

  • Kit de galgas -3371-

Existen tras maneras de ajustar las franquicias de la puerta:

  • "Puerta anterior: ajustar (bisagra lado montante)".
  • "Puerta anterior: ajustar (bisagra lado puerta)".
  • "Ajuste del resbalón (puerta anterior)".

W00-11140

Puerta anterior: ajustar (bisagra lado montante)

Manipulando los tornillos (lado del montante) de las bisagras, se podrá ajustar la puerta en altura y en sentido longitudinal.

Desmontar

- Desmontar la puerta anterior

Solo para la bisagra superior, lado conductor

- Desmontar el tablero de instrumentos.

- Desplazar la caja portarrelés.

Solo para la bisagra superior, lado acompañante

- Desmontar la guantera.

Sólo para la bisagra inferior, ambos lados

- Desmontar la moldura de talonera.

Continúa para ambas bisagras y ambos lados

E57-10096

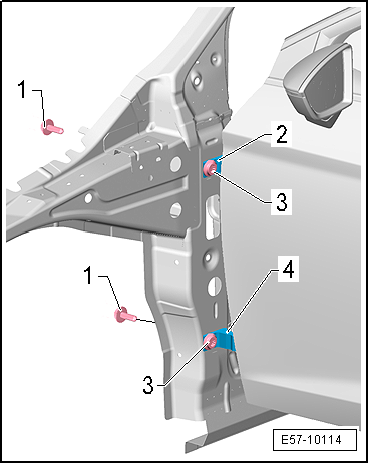

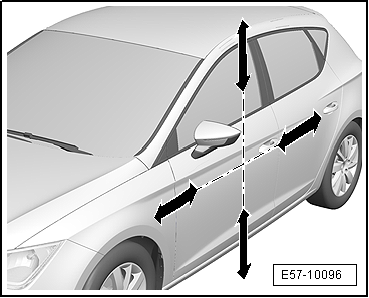

- Aflojar pero no extraer los tornillos -1- y -3- de las bisagras superior -2- e inferior -4- y ajustar la puerta.

- Comprobar las franquicias.

E57-10114

Pares de apriete

  • "Cuadro de montaje - Puerta"

Puerta anterior: ajustar (bisagra lado puerta)

Manipulando los tornillos (lado de la puerta) de la bisagra, se podrá ajustar la puerta en altura y en profundidad.

- Abrir la puerta.

E57-10097

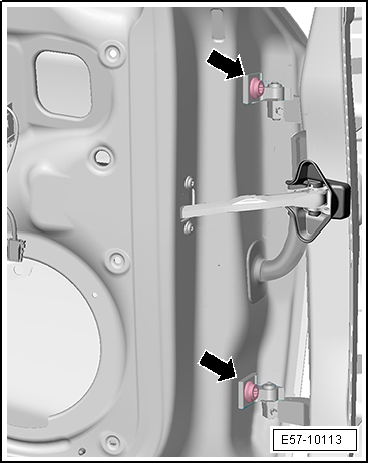

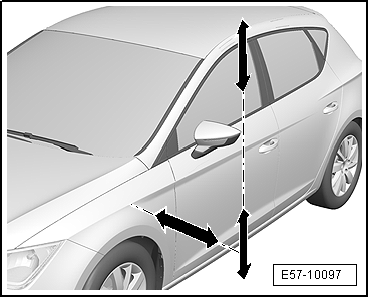

- Aflojar pero no extraer los tornillos -flechas- de las bisagras y ajustar la puerta.

- Comprobar las franquicias.

E57-10113

Pares de apriete

  • "Cuadro de montaje - Puerta"

Ajuste del resbalón (puerta anterior)

Manipulando los tornillos del resbalón, se podrá dejar la parte posterior de la puerta al ras con el contorno de la carrocería.

E57-10098

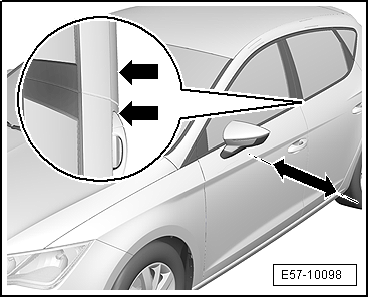

- Aflojar pero no extraer los tornillos -flechas-.

- Desplazar el resbalón -1- hasta que la puerta quede al ras con el contorno de la carrocería.

  Aviso
  • El ajuste del resbalón sólo debe realizarse hacia el centro del vehículo.
  • La altura de la puerta no se debe ajustar a través del resbalón, porque con ello se daña la cerradura de la puerta.

- Si el ajuste es correcto el resbalón debe entrar centrado en la cerradura de la puerta.

- Apretar ligeramente los tornillos -flechas-.

Comprobar las franquicias.

A57-10728

Pares de apriete

  • "Cuadro de montaje - Puerta"

Bisagra de la puerta: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Llave dinamométrica -V.A.G 1331-

W00-11166

  • Palanca -3409-
  Aviso

Las operaciones de desmontaje y montaje descritas a continuación corresponden al lado izquierdo del vehículo. Las operaciones correspondientes al lado derecho son semejantes, salvo las excepciones que, en caso de haberlas, se describen dentro del mismo proceso.

Desmontar

- Desmontar la puerta anterior

Solo para la bisagra superior, lado conductor

- Desmontar el tablero de instrumentos.

- Retirar los tres tornillos de sujeción y apartar convenientemente la caja portarrelés.

Solo para la bisagra superior, lado acompañante

- Desmontar la guantera.

Sólo para la bisagra inferior, ambos lados

- Desmontar la moldura de talonera.

Continúa para ambas bisagras y ambos lados

W00-11118

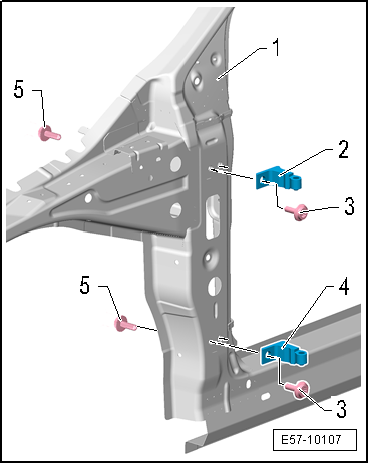

- Extraer los tornillos -3- y -5- y extraer la bisagra superior -2- e inferior -4- del montante A -1-.

Montar

Realizar el montaje en el orden inverso a las operaciones de desmontaje, teniendo en cuenta lo siguiente:

  ¡ATENCIÓN!

  • Sustituir los tornillos de sujeción de las bisagras siempre que se aflojen.
  • Sólo para el lado conductor: ajustar la puerta anterior antes de montar el tablero de instrumentos.

- Ajustar la puerta "Puerta: ajustar".

- Comprobar las franquicias

  Aviso
  • Eliminar las marcas de rotulador indeleble con alcohol isopropílico o heptanol.
  • Tras finalizar los trabajos de montaje o ajuste hay que proteger las bisagras y los tornillos contra la corrosión.

E57-10107

Retentor de puerta: desmontar y montar

Desmontar

  Aviso

Proteger con cinta de carrocero el montante A en la zona del retenedor de la puerta para que no se dañe la pintura.

- Llevar el cristal de la puerta a la posición "cerrado".

- Desmontar el altavoz.

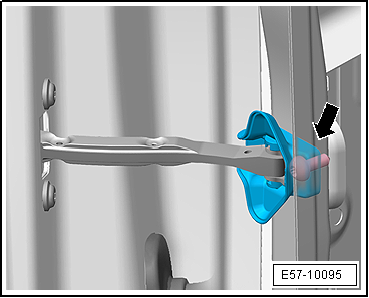

- Extraer el tornillo -flecha- del retenedor de la puerta.

E57-10095

- Retirar la boquilla de estanqueidad -2-.

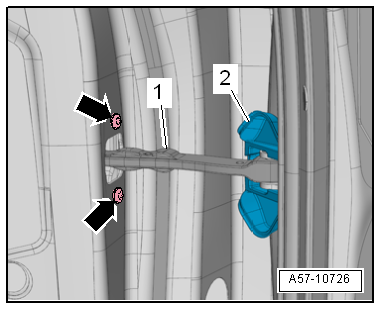

- Extraer los tornillos -flechas- y sacar el retenedor de la puerta -1- a través del orificio del altavoz.

Montar

Realizar el montaje en el orden inverso a las operaciones de desmontaje, teniendo en cuenta lo siguiente:

A57-10726
