Seat Leon (2013-2020) Manual de Taller: Cuadro de montaje - Componentes de la puerta

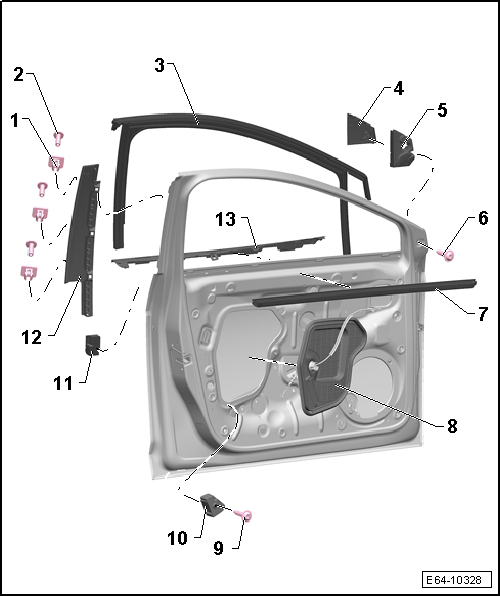

Componentes de la puerta

1 - Taco expansible

  • 3 unidades

2 - Tornillo

  • 3 unidades

3 - Guía cristal (puerta anterior)

4 - Embellecedor exterior montante A (puerta anterior)

  • Fijado a la puerta

5 - Espuma aislante

  • Desmontar y montar

6 - Tornillo

  • 1 unidad
  • 1,3 +- 0,2 Nm

7 - Lamelunas interior

8 - Tapa de protección interior

9 - Tornillo

  • 1 unidades
  • 3,5 Nm

10 - Pieza de relleno

  • 1 unidades

11 - Junta selladora

  • Adherida a la puerta

12 - Embellecedor exterior montante B (puerta anterior)

  • Fijado a la puerta

13 - Lamelunas exterior

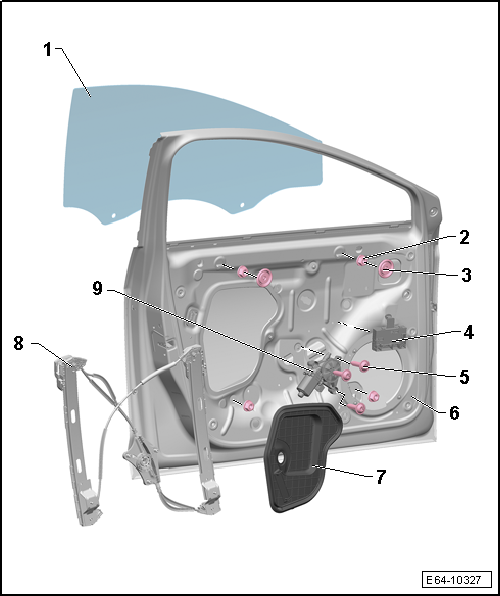

Cuadro de montaje - Elevalunas

Componentes de la puerta

1 - Cristal de la puerta anterior

2 - Tuerca

  • 4 unidades
  • 6 +- 0,5 Nm

3 - Tapón

  • 5 unidades

4 - Unidad de control de la puerta del conductor

  • Unidad de control de la puerta del conductor -J386-

5 - Tornillo

  • 3 unidades
  • 3 +- 0,5 Nm

6 - Puerta anterior

7 - Tapa de protección interior

8 - Conjunto alzacristal

9 - Motor alzacristal

  • La unidad de control motor alzacristal no va integrada en el motor del alzacristal.

Cuadro de montaje - Manilla y cerradura de la puerta

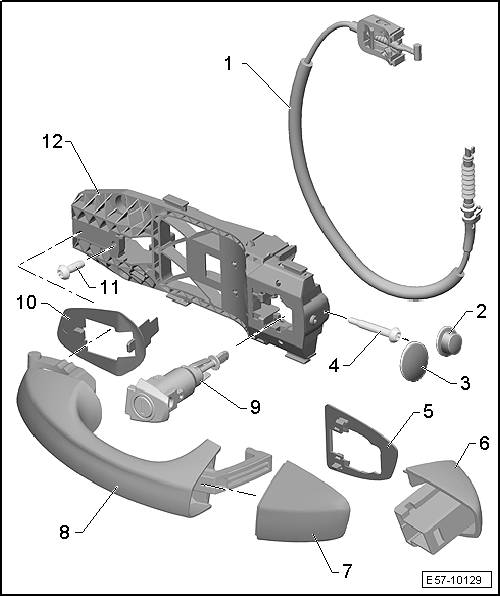

Cuadro de montaje - Manilla y cerradura de la puerta (parte I)

Componentes de la puerta

1 - Cable de la maneta exterior (puerta anterior)

  • Cable tipo Bowden

2 - Tapón

  • Para tornillo

3 - Protección adhesiva

  • 1 unidad
  • Adherida al panel de la puerta

4 - Tornillo

  • Lado conductor
  • Para bombín de cierre
  • 3,5 Nm

5 - Base posterior

  • Para asiento de la tapa de cierre maneta exterior o el bombín de cierre

6 - Tapa de cierre maneta exterior (puerta anterior)

  • Lado acompañante
  • Fijada al alojamiento de la maneta exterior por el estribo de bloqueo

7 - Caperuza del bombín

  • Lado conductor
  • Enclipsada en el bombín de cierre

8 - Maneta exterior (puerta anterior)

9 - Bombín de cierre

  • Lado conductor
  • En caso de sustitución de una llave, realizar el procedimiento "Adaptación de una llave"

10 - Base anterior

  • Para asiento de la maneta exterior

11 - Tornillo

  • 1,7 Nm

12 - Alojamiento de la maneta exterior (puerta anterior)

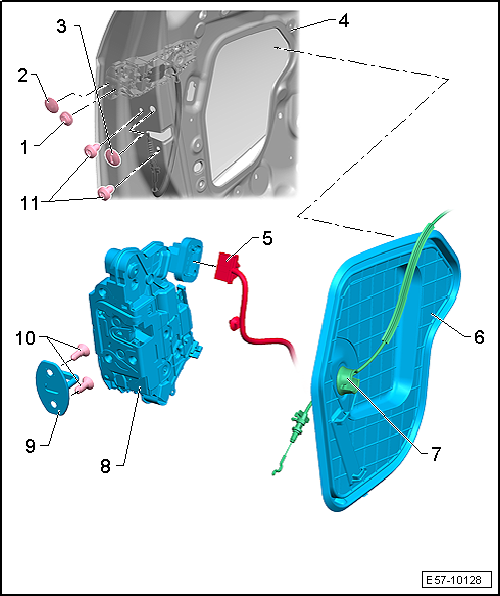

Cuadro de montaje - Manilla y cerradura de la puerta (parte II)

Componentes de la puerta

1 - Tapón

  • Encajado en el panel de la puerta

2 - Protección adhesiva

  • 1 unidad
  • Adherida al panel de la puerta

3 - Tapón

  • Encajado en el panel de la puerta

4 - Puerta anterior

5 - Conector de la cerradura de la puerta

6 - Tapa de protección interior

7 - Cable de la maneta interior (puerta anterior)

  • Cable tipo Bowden

8 - Cerradura de la puerta

  • Con cubierta de estanqueidad

9 - Resbalón

  • Con base plástica

10 - Tornillo

  • 2 unidades
  • 24 Nm

11 - Tornillo

  • 2 unidades
  • Con arandela
  • 19 Nm
