Seat Leon (2013-2020) Manual de Taller: Motor del elevalunas: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Llave dinamométrica -V.A.G 1331-
• Desmontar
• Montar

La unidad de control de la puerta anterior va fijada al armazón de la puerta.

Desmontar

- Desmontar el revestimiento de la puerta anterior.

- Fijar el cristal de la puerta con cinta adhesiva para que no descienda.

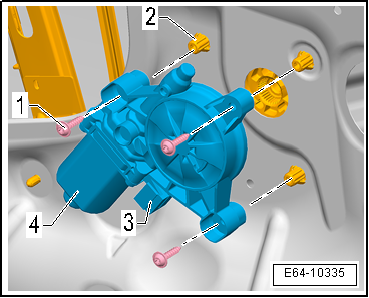

- Desenclipsar el conector del receptáculo -3- y separarlo.

- Extraer los tornillos -1-.

- Retirar el motor alzacristal -4- de los alojamientos -2-.

Montar

Realizar el montaje en el orden inverso a las operaciones de desmontaje, teniendo en cuenta lo siguiente:

- Encajar el motor alzacristal -1- en los alojamientos -3-. Subir y bajar ligeramente el cristal para que el motor y el tambor de cable engranen mejor.

- Aplicar el par de apriete a la tornillería.

- Realizar la adaptación y memorización del recorrido del cristal.

Pares de apriete

• "Cuadro de montaje - Cristal de la puerta delantera"

Elevalunas: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Llave dinamométrica -V.A.G 1331-

Desmontar

Las operaciones de desmontaje y montaje descritas a continuación corresponden al lado izquierdo del vehículo. Las operaciones correspondientes al lado derecho son semejantes, salvo las excepciones que, en caso de haberlas, se describen dentro del mismo proceso.

- Abrir la puerta anterior.

- Desmontar el revestimiento de la puerta anterior.

- Desmontar el altavoz.

- Desmontar la tapa de protección interior (puerta anterior).

- Conectar el conector del conmutador de alzacristales.

- Conectar el encendido.

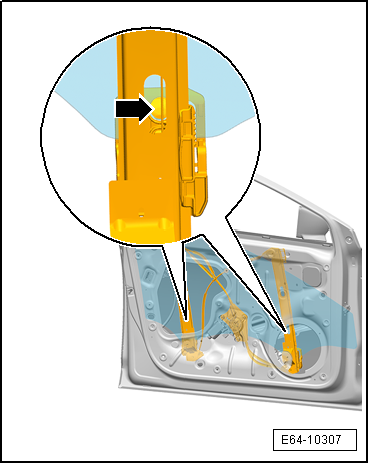

- Posicionar el cristal, hasta poder visualizar los clips -flechas- de sujeción de las mordazas del cristal.

- Quitar el encendido y desacoplar el conector del conmutador de alzacristales.

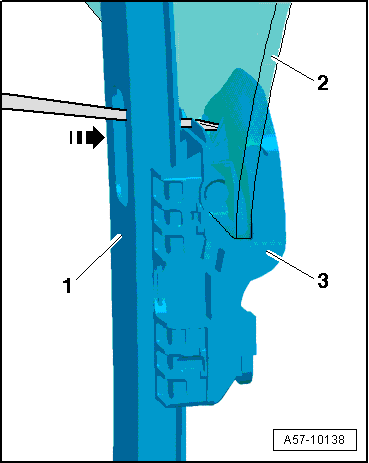

- Aplicando p. ej. un destornillador a través de la escotadura en la guía del cristal -1- y a través del taladro en el cristal de la puerta -2- hay que oprimir el elemento de arrastre -3- y desbloquear el cristal.

- Extraer el cristal de la puerta del elemento de arrastre hacia arriba.

- Fijar el cristal de la puerta con cinta adhesiva para que no descienda.

- Desenclipsar el conector del receptáculo -3- y liberar el clip de seguridad y desacoplar el conector.

- Extraer los tornillos -1-.

- Retirar el motor alzacristal -4- de los alojamientos -2-.

- Extraer los tapones.

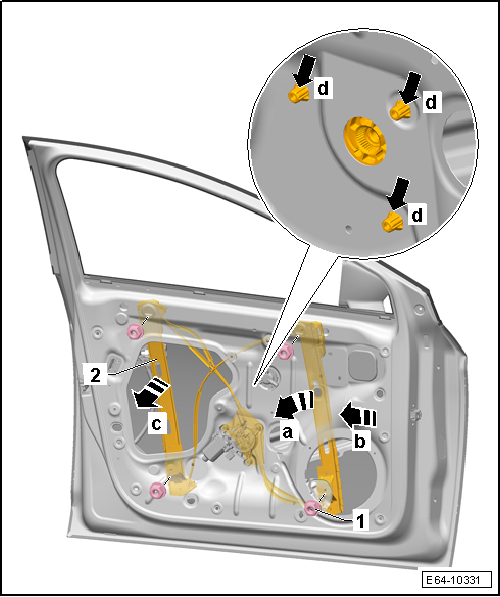

- Extraer las tuercas hexagonales -1-.

- Desbloquear los ganchos fiadores del tambor -flechas d- y empujarlos hacia el interior de la puerta.

- Liberar del armazón de la puerta la grapa de fijación del cable del alzacristal.

- Girar ligeramente el conjunto alzacristal -2- en el sentido de la -flecha a-.

- Guiar el conjunto alzacristal hacia el hueco en la puerta -flecha b- y extraer -flecha c-.

Montar

Realizar el montaje en el orden inverso a las operaciones de desmontaje, teniendo en cuenta lo siguiente:

- Aplicar el par de apriete a la tornillería.

Pares de apriete

• "Cuadro de montaje - Cristal de la puerta delantera"

Cubierta interior de la puerta: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Palanca -3409-

Desmontar

- Desmontar el revestimiento de la puerta anterior.

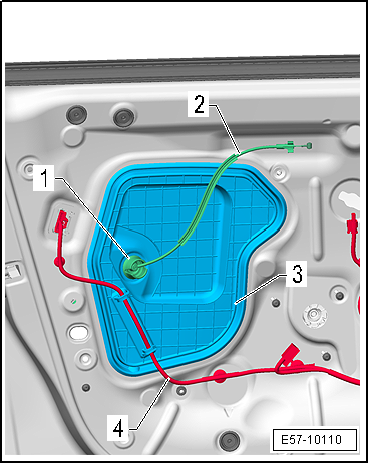

- Liberar el mazo de cables eléctricos -4-.

- Con la palanca -3409- desencajar de la puerta la tapa de protección interior -3-.

- Desenganchar de la tapa de protección interior la boquilla -1- del cable de la maneta interior -2-.

Montar

Realizar el montaje en el orden inverso a las operaciones de desmontaje, teniendo en cuenta lo siguiente:

- Encajar la tapa de protección interior hasta que encastre de un modo audible.

• La tapa de protección interior debe asentar al ras.

Resbalón: desmontar y montar

Desmontar

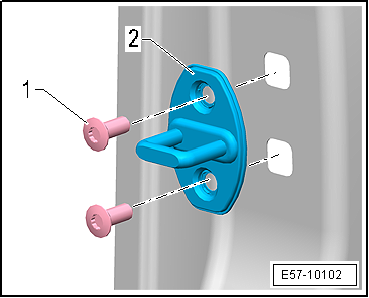

- Extraer los tornillos -1- y retirar el resbalón -2-.

Montar

- Colocar el resbalón -2- y apretar ligeramente los tornillos -1-.

- Ajustar el resbalón "Ajuste del resbalón (puerta anterior)".

Pares de apriete

• "Cuadro de montaje - Manilla y cerradura de la puerta (parte II)"
