Seat Leon (2013-2020) Manual de Taller: Manilla de la puerta: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Gancho -3438-

Desmontar

• Puerta lado conductor: desmontar el bombín de cierre.
• Puerta lado acompañante: desmontar la tapa de cierre maneta.

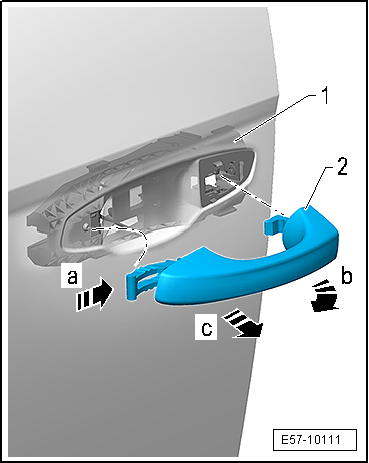

- Tirar de la maneta -2-, ligeramente en el sentido de la -flecha a-, para sacarla del conjunto de alojamiento -1-.

- Sacar la parte posterior de la maneta en dirección de la -flecha b-.

- Extraer la maneta de la puerta en ángulo recto -flecha c- del alojamiento de la maneta -1-.

Montar

Realizar el montaje en el orden inverso a las operaciones de desmontaje, teniendo en cuenta lo siguiente:

- Sustituir las bases posterior -1- y anterior -2- que estén dañadas o quebradizas.

- Asegurarse que las bases posterior y anterior queden adecuadamente montadas.

- Por el orificio de la tapa de la maneta introducir una llave allen -2- y colocarla de manera que se pueda tirar de la palanca articulada -1- en el sentido de la -flecha-.

- Tirar de la llave allen hasta que haga tope la palanca articulada -1-.

- Sin llegar a soltar la llave allen introducir por el orificio de la tapa de la maneta el gancho -3438- y sujetar el mecanismo -1- por la ranura existente y tirar de la misma.

Colocar el gancho -3438- de manera que no moleste a la hora de introducir la maneta.

- Extraer la llave allen y mantener sujetado el mecanismo -1- con el gancho -3438-.

- Colocar la maneta -1- en ángulo recto -flecha a- en el conjunto de alojamiento -2-.

- Pivotar la maneta -1- hacia el interior de la puerta -flecha b-.

- Desplazar la maneta hacia delante -flecha c- para encajarla en el conjunto de alojamiento.

• Solo para el lado conductor: montar el bombín de cierre "Bombín de cierre: desmontar y montar".
• Solo para el lado acompañante: montar la tapa de cierre maneta exterior "Tapa de cierre maneta exterior (puerta anterior): desmontar y montar".

  ¡Atención!

Antes de cerrar la puerta hay que comprobar el funcionamiento de los componentes manipulados estando la puerta abierta.

Conjunto de alojamiento: desmontar y montar

  ¡Atención!

Peligro de fallos de funcionamiento.

Obsérvese al desmontar y montar, que el cable de mando no se pliegue o dañe.

Para desmontar el alojamiento de la maneta exterior no es necesario desmontar:

La cerradura de la puerta

Desmontar

- Desmontar parcialmente el cable de accionamiento por el lado alojamiento de la maneta exterior

- Desmontar la maneta exterior

- Retirar la base posterior -2-.

- Extraer el tornillo -3-.

- Presionar un poco el alojamiento de la maneta exterior -1-, desde el interior de la puerta, en sentido de la -flecha- y desencajarlo de la puerta.

Montar

Realizar el montaje en el orden inverso a las operaciones de desmontaje.

Pares de apriete

• "Cuadro de montaje - Manilla y cerradura de la puerta (parte I)"

Cerradura de la puerta: desmontar y montar

  ¡Atención!

Para desmontar la cerradura de la puerta anterior no es necesario desmontar:

El alojamiento de la maneta exterior

• Puerta lado conductor: desmontar el bombín de cierre.

Desmontar

- Llevar el cristal de la puerta a la posición "cerrado".

- Desmontar la tapa de protección interior.

- Desacoplar el conector -4-

- Extraer los tornillos -1-.

- Desplazar con cuidado la cerradura -2- para tener acceso al punto de sujeción del cable -3- por el -lado cerradura de la puerta-.

- Girar el cable de mando a través de la palanca -1-, 90º en dirección de la -flecha b- y sacarlo del contrasoporte para cable de mando -4-.

- Desenganchar el manguito -3-, -flecha a-, de la palanca de desbloqueo -2- en la cerradura de la puerta.

- Desmontar el cable de la maneta exterior por el -lado cerradura de la puerta-

Montar

Realizar el montaje en el orden inverso a las operaciones de desmontaje, teniendo en cuenta lo siguiente:

  ¡Atención!

• No cerrar la puerta.
• Una vez finalizado el montaje es necesario verificar el funcionamiento, ya que si los cables Bowden no se hallan bien ajustados o están mal enganchados, no se podrá abrir la cerradura.

Pares de apriete

• "Cuadro de montaje - Manilla y cerradura de la puerta (parte II)"

Guía de la ventanilla: desmontar y montar

• Desmontar
• Montar

  ¡Atención!

Para desmontar guía cristal de la puerta anterior no es necesario desmontar:

El lamelunas exterior

Desmontar

- Desmontar el cristal de la puerta anterior.

- Desmontar el lamelunas interior.

- Desmontar el embellecedor exterior montante A (puerta anterior).

- Desmontar el embellecedor exterior montante B (puerta anterior).

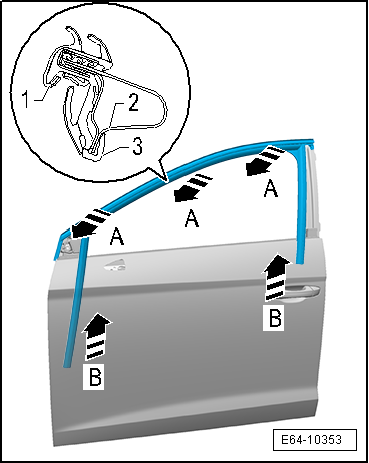

- Desde el interior, desprender el labio -3- de la pestaña de la puerta -2-.

- Empezando por la zona posterior, y tirando de manera uniforme por todo el contorno -flechas a-, desprender la guía cristal -1-.

- Desprender la guía cristal de sus alojamientos -flechas b-.

Montar

El elemento interior la guía cristal es de metal. Si se dobla, ya no se podrá volver a enderezar, se quedará "ondulado". Por ello hay que encajar la guía cristal uniformemente y sin doblarla.

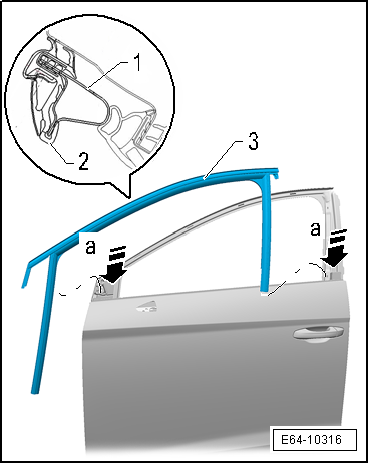

- Introducir la guía cristal en sus alojamientos -flechas a-.

- Encajar la guía cristal -3- en la pestaña de la puerta de manera uniforme por todo el contorno.

- Desde el interior, colocar el labio de estanqueidad -2- de la guía sobre la pestaña de la puerta -1-.

  ¡Atención!

Antes de montar el revestimiento de la puerta hay que comprobar el funcionamiento de los componentes manipulados.

Procurar que la guía cristal quede colocada de forma uniforme por todo el contorno (para evitar ruidos por el viento).
