Seat Leon (2013-2020) Manual de Taller: Embellecedor lateral del asiento, lado del larguero inferior: desmontar y montar
Embellecedor lateral del asiento, lado del larguero inferior: desmontar y montar, asiento de ajuste manual
Desmontar
- Desmontar la manivela para el reglaje del respaldo.
- Desplazar el asiento anterior a su posición más atrasada y alta.
- Desmontar el asidero para reglaje de la altura del asiento.
- Variante de equipamiento con portaobjetos: desmontar el portaobjetos.

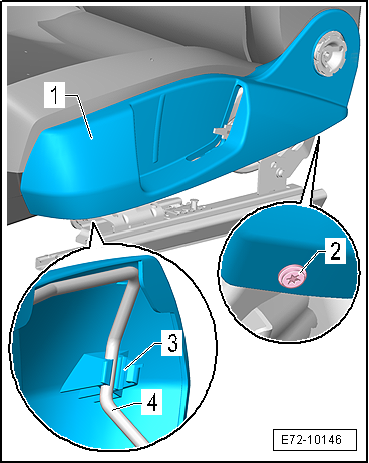

- Desmontar el remache expansivo -2- en el embellecedor en el lado del larguero inferior.
- Abrir el clip -3- con un destornillador.
- Desenganchar el embellecedor lateral del asiento, lado del larguero inferior -1-, detrás, en el herraje del respaldo, y en la banqueta del asiento.
- Levantar el embellecedor lateral del asiento un poco por la parte anterior, desenclavarlo del soporte -4- y retirarlo hacia adelante.
Montar
El montaje se efectúa en orden inverso, teniendo en cuenta lo siguiente:
AvisoAsegurarse de enclavar correctamente los conectores eléctricos hasta el tope y de que encastren de un modo audible.
Pares de apriete
- "Cuadro de montaje - Bandeja del asiento"
Embellecedor lateral del asiento, lado del larguero inferior: desmontar y montar, asiento de ajuste eléctrico
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Cuña de desmontaje -3409-
Desmontar
- Situar el asiento en la posición más elevada.

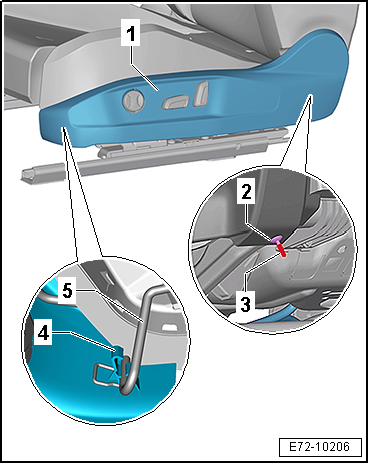

- Presionar el pasador de retención -3- hacia dentro.
- Desencajar el remache expansivo -2- haciendo palanca con la cuña de desmontaje -3409-.
- Abrir el soporte -4- situado en el guarnecido -1- desde abajo.
- Extraer la parte trasera del guarnecido -1-.
- Desmontar el guarnecido -1- del soporte -5- hacia delante.
- Desacopar los conectores eléctricos para los conmutadores de reglaje del asiento
Montar
El montaje se realiza siguiendo el orden inverso al de las operaciones descritas.
