Seat Leon (2013-2020) Manual de Taller: Parrilla del radiador / embellecedor frontal

Parrilla del radiador: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Palanca -3409-

Desmontar

W00-11118

  ¡Atención!

Para desmontar la rejilla superior del revestimiento del paragolpes no es necesario desmontar:

El deflector -7-

- Desmontar el revestimiento del paragolpes anterior.

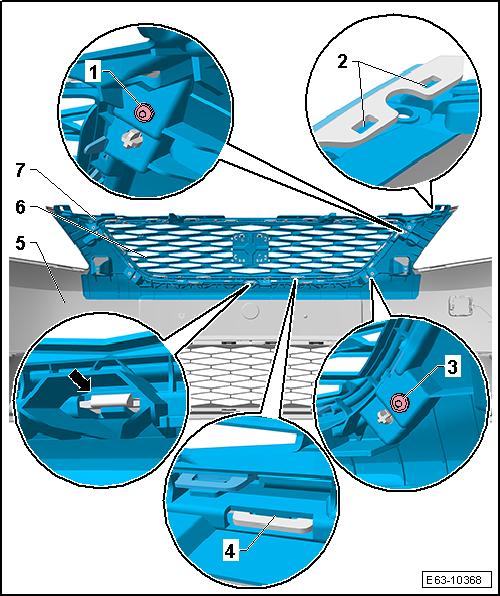

- Por ambos lados, extraer los tornillos -1- y -3-.

- Por ambos lados, con la ayuda de la palanca -3409-, separar las grapas -2- y -4-.

- Con la ayuda de la palanca -3409- separar la grapa central -flecha-.

- Retirar la rejilla superior -6- del revestimiento del paragolpes -5-.

Parrilla del radiador: desmontar y montar

Montar

Realizar el montaje en el orden inverso a las operaciones de desmontaje, teniendo en cuenta lo siguiente:

  Aviso

No utilizar herramientas de impacto (martillos o mazos de goma o plástico) para montar piezas de plástico.

Embellecedor frontal: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Palanca -3409-

Desmontar

- Desmontar el revestimiento del paragolpes anterior.

W00-11118

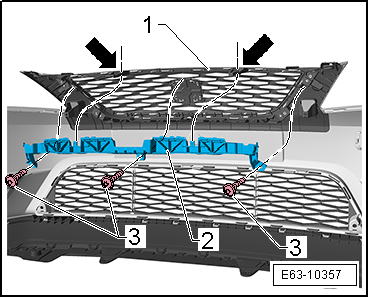

- Extraer los tornillos -3- y con la ayuda de la palanca -3409- separar las grapas de retención superiores -flechas-. Retirar el deflector -2- de la rejilla superior -1-.

E63-10357

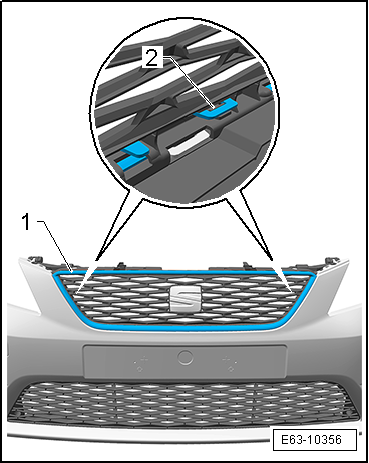

- Con la ayuda de la palanca -3409- separar las grapas de retención -2- y extraer el contorno de la rejilla superior -1-.

Montar

- El montaje se realizara siguiendo el orden inverso de las operaciones descritas para el desmontaje.

E63-10356
