Seat Leon (2013-2020) Manual de Taller: Techo interior moldeado: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Palanca -80 200-

W00-11156

  • Palanca -U30800-

  ¡ATENCIÓN!

Observar las prescripciones de seguridad relativas a los componentes pirotécnicos.

Desmontar

Variante de equipamiento con techo panorámico:

- Abrir el techo corredizo completamente.

- Abrir la persiana del techo corredizo aprox. 2/3.

- Limpiar la palanca -80 200- para evitar ensuciar el techo interior moldeado.

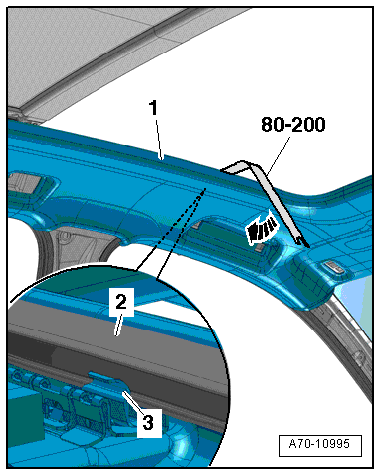

- Ir deslizando la palanca -80 200- entre el marco cobertor -2- y el techo interior moldeado -1- hasta topar con las grapas de sujeción -3-.

- Desprender el marco cobertor -2- por todo el contorno, por la zona de las grapas de sujeción -3-, con la palanca -80 200- en la dirección de la -flecha-.

Modelo ST con techo panorámico:

- Desmontar las luces laterales traseras.

Continúa para todos los modelos

- Desmontar los revestimientos del montante A.

Modelos de 2 puertas:

- Soltar los revestimientos superiores de los montantes B.

- Soltar los revestimientos superiores de los montantes C.

Modelos de 4 puertas:

- Soltar los revestimientos superiores de los montantes B.

- Soltar los revestimientos superiores de los montantes C.

Modelos ST:

- Soltar los revestimientos superiores de los montantes B.

- Soltar los revestimientos superiores de los montantes C.

- Desmontar el revestimiento del montante D.

Continúa para todos los modelos:

- Variante de equipamiento con cámara delantera: desmontar la cubierta para la cámara delantera.

- Desmontar el módulo del techo anterior.

- Desmontar la luz de lectura trasera.

- Desmontar la luz del espejo de cortesía.

- Desmontar los parasoles.

- Desmontar el alojamiento central para el parasol.

- Asideros en el techo interior: desmontar.

Variante de equipamiento con red de separación:

- Desmontar los ganchos para la red de separación

Continúa para todas las variantes:

- Abatir los respaldos de los asientos posteriores.

- Desmontar los apoyacabezas anteriores.

- Desplazar los asientos anteriores hasta su posición más adelantada y más baja y el respaldo hacia atrás hasta el tope.

Continúa para todas las variantes:

A70-10995

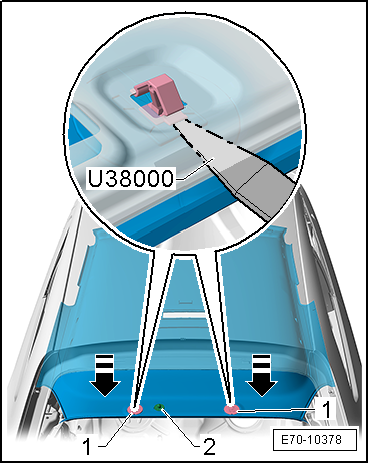

- Desenclavar la parte trasera del techo con la palanca -U30800- por las grapas -1- de la carrocería -flechas-.

  ¡Atención!

El revestimiento del techo se dobla con mucha facilidad.

- Desenclavar el revestimiento de techo, detrás, en el pasador de centrado -2- de la carrocería.

E70-10378

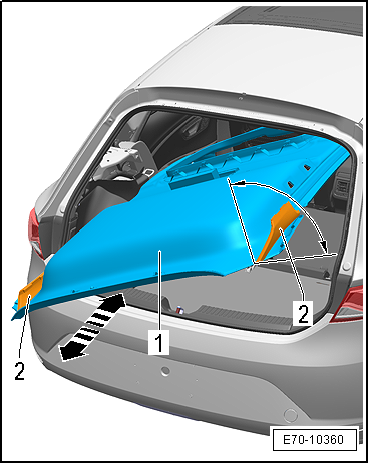

- Sacar el revestimiento -1- por la parte posterior del vehículo, teniendo especial atención en no mancharlo.

  Aviso

Para sacar el revestimiento -1- por la parte posterior, doblar las punteras -2- tal y como se indica en la imagen.

Montar

Realizar recortes en el techo interior moldeado nuevo

En los vehículos con espejos de cortesía con luz, sensor de lluvia y de luz -G397- y/o red de separación hay que realizar los recortes correspondientes en el techo interior moldeado nuevo.

- Los recortes necesarios se realizan con un cuchillo para moquetas tomando como base las marcas existentes en el techo interior moldeado nuevo.

Las demás operaciones de montaje se realizan en el orden inverso al de las operaciones descritas y teniendo en cuenta lo siguiente:

  Aviso
  • Antes de proceder al montaje hay que comprobar que los elementos de fijación no presenten daños y sustituirlos si fuera necesario.
  • Sustituir las grapas de sujeción del marco cobertor (23 unidades) que estén dañadas o deformadas antes del montaje

- Centrar el revestimiento de techo y encajar a presión el pasador de centrado en la parte posterior del revestimiento de techo hasta que encastre de forma audible en el punto de alojamiento de la carrocería.

- Montar el alojamiento central para el parasol.

- Encajar a presión las presillas en la parte posterior del revestimiento de techo hasta que encastren audiblemente en los puntos de alojamiento de la carrocería.

  ¡ATENCIÓN!

Observar las prescripciones de seguridad relativas a los componentes pirotécnicos.

E70-10360

Refuerzo del techo: montar en la carrocería

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

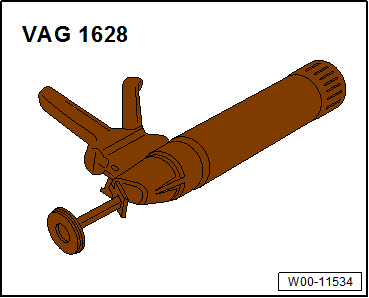

  • Pistola sellado de lunas -VAG 1628-

W00-11534

  • Útil de presión -3356-
  • Pegamento de montaje de 1 componente -AMV 190 M00-

- Desmontar el revestimiento interior del techo.

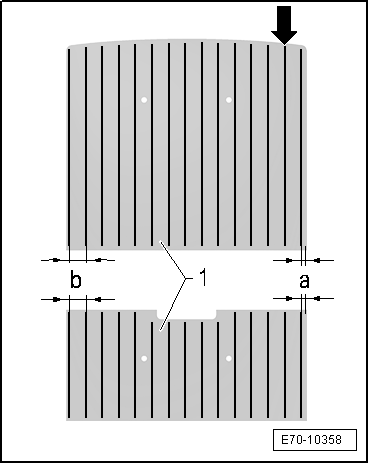

- Aplicar en el refuerzo del techo -1- cordones de adhesivo -flecha- como se muestra en la figura con la ayuda de la pistola sellado lunas -VAG 1628-.

  • Distancia de los cordones de adhesivo exteriores hacia el borde del refuerzo del techo -cota a- ≈ 10 mm.
  • Distancia entre los cordones de adhesivo -cota b- ≈ 51 mm.
  • Dimensiones de los cordones Ø 5 + 1,25 mm.

- Presionar el refuerzo del techo desde dentro contra el techo en la carrocería con la ayuda del útil de presión -3356-.

- Montar el revestimiento interior del techo.

- Limpiar los restos de adhesivo que sobresalgan.

El resto del montaje se realiza en el orden inverso de operaciones.

E70-10358
