Seat Leon (2013-2020) Manual de Taller: Espóiler

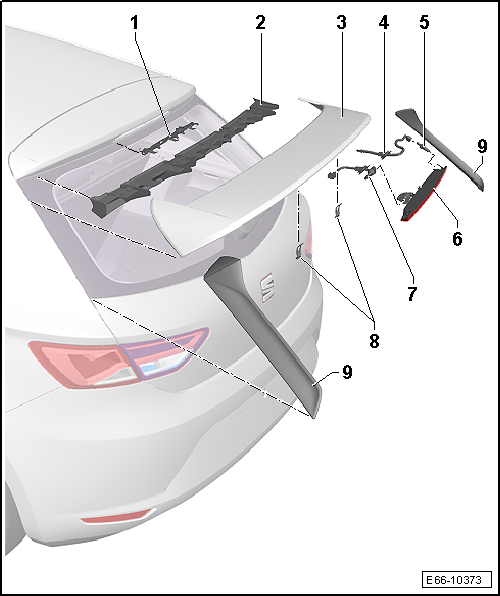

Cuadro de montaje - Espóiler

Cuadro de montaje - Espóiler

1 - Corredera

2 - Soporte spoiler

  • Sustituir

3 - Revestimiento spoiler

  • Desmontar y montar

4 - Tubo liquido limpia lunetas

5 - Eyector

  • Desmontar y montar

6 - Tercera luz de freno

  • Desmontar y montar

7 - Conexión eléctrica intermedia

8 - Presillas

  • 2 unidades

9 - Molduras laterales

  • Desmontar y montar

Molduras laterales: sustituir

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Kit de galgas -3371-

W00-11140

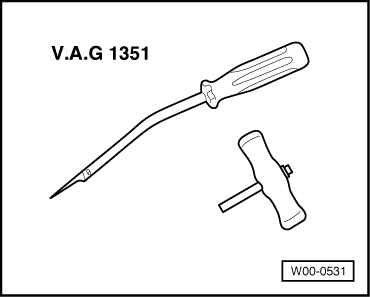

  • Mango tirador -VAG 1351/1- (x2)

W00-0531

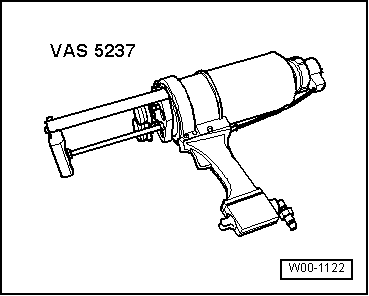

  • Sellado lunas bicomponente -VAS 5237-

W00-1122

Desmontar

  Aviso

Las molduras laterales no se pueden desmontar sin romperse.

Desmontar

- Abrir el portón a media altura y mantener.

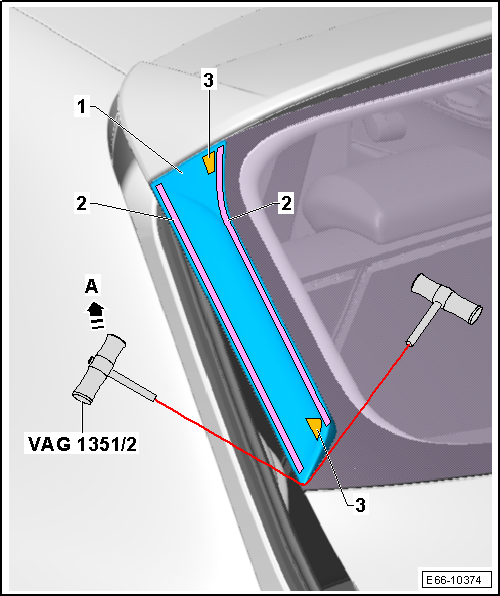

- Introducir el hilo de corte por la parte inferior de la moldura lateral -1-, tal y como se indica en la ilustración y cortar las cintas adhesivas de doble cara -2- y el adhesivo PUR -3-.

- Retirar la moldura lateral -1-.

Montar

  Aviso
  • Utilizar exclusivamente el quitapegamentos -D 002 000 A2-.
  • Las zonas de pegado han de estar exentas de polvo y grasa.
  • Las molduras laterales se deberán pegar inmediatamente después de limpiar.
  • Retirar la lámina de protección justo antes del montaje. Temperatura de trabajo: aprox. 21 ºC
  • La luneta debe estar montada.
  • El portón posterior debe estar ajustado.
  • El spoiler del techo debe estar montado.

- Limpiar a fondo las superficies de pegado con el quitapegamentos -D 002 000 A2- poco antes de pegar.

- Colocar la moldura lateral en su posición y con la ayuda de un marcador marcar el contorno de la misma -1-.

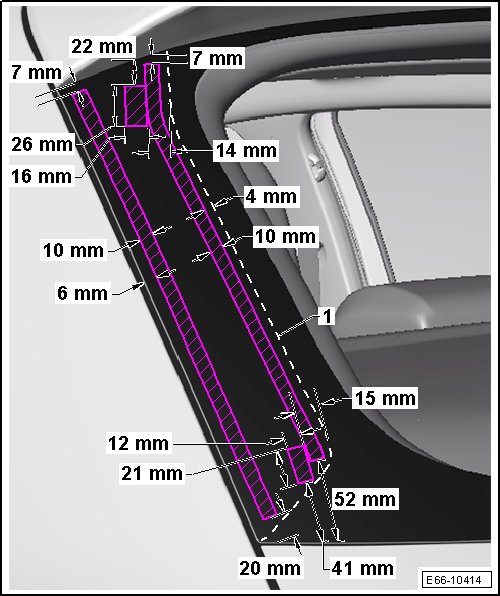

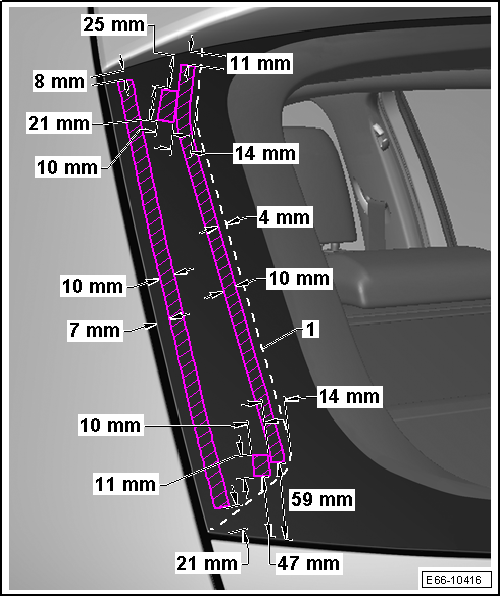

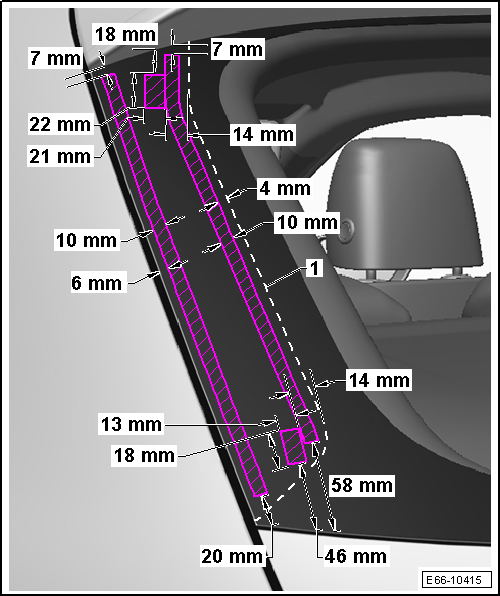

- Marcar con un marcador las zonas a aplicar la imprimación tal y como se muestra en el gráfico.

Cotas del León 3 puertas

Cotas del León 3 puertas

Cotas del León 5 puertas

Cotas del León 5 puertas

Cotas del León ST

Cotas del León ST

- A continuación, frotar dicha zona con un paño seco que no suelte hilachas.

Cotas del León ST

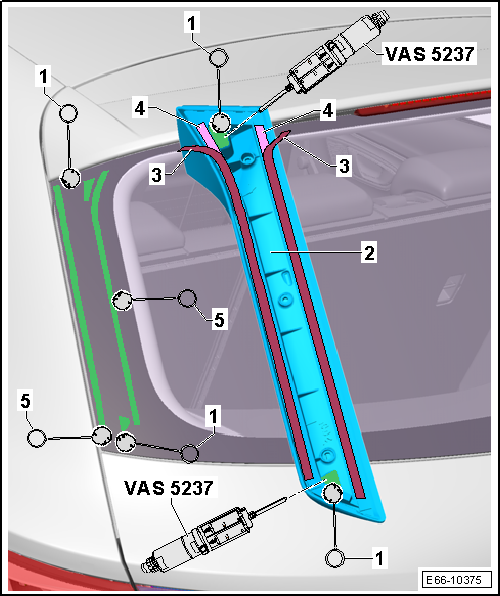

- Aplicar en la luneta el primer -D 177 500 A2- con el aplicador -5- de manera uniforme y de una sola pasada, tal y como se indica en el gráfico.

- Aplicar en la luneta y en la moldura lateral Imprimación (Cristal/Pintura) -D 009 200 02- con el aplicador -1-, tal y como se indica en el gráfico.

Tiempo de secado aprox. 10 minutos

- Con la pistola -VAS 5237- aplicar un punto de pegamento bicomponente -D 004 660 M2- sobre la zona prevista.

- Despegar las láminas de protección -3- de las cintas adhesivas -4-.

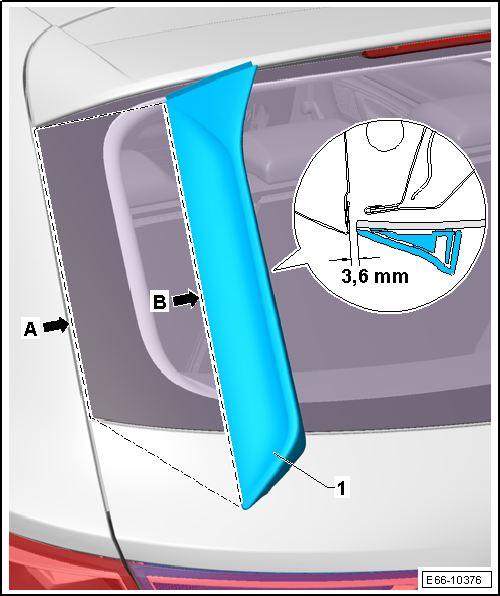

- Colocar el perfil -flecha B- de la moldura lateral -1- enrasada con el perímetro de la luneta -flecha A-.

Tiempo de secado aprox. 10 minutos

- Presionar con la mano sobre toda la superficie de la moldura lateral.

- Comprobar visualmente fijación, enrase y franquicias correcta de las molduras laterales.

- Retirar el film protector de la moldura lateral.

Espóiler: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

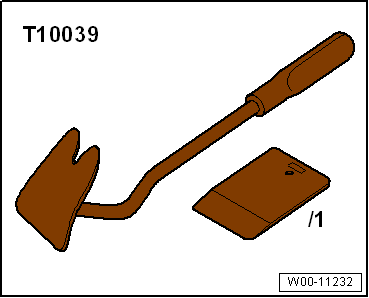

  • Cuña -T10039/1-

W00-11232

  • Palanca -U 30800-
  • Mango tirador -VAG 1351/1- (x2)

W00-0531

  • Sellado lunas bicomponente -VAS 5237-

W00-1122

  • Útil de limpieza -VAS 6349-

Desmontar

- Desmontar las molduras laterales.

- Desmontar la tercera luz de freno.

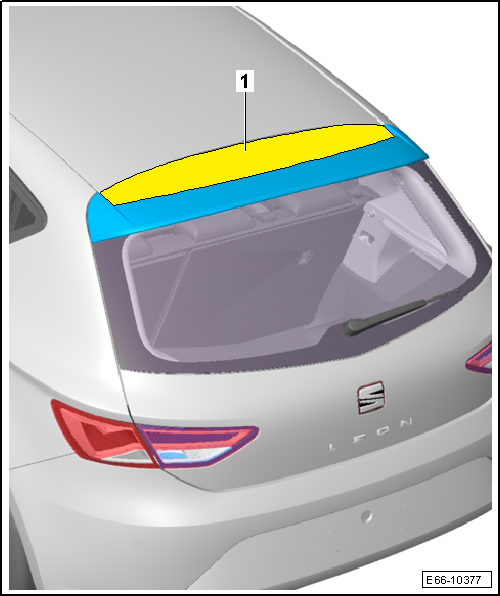

- Proteger con cinta de carrocero -1- la parte superior del portón.

Desmontar

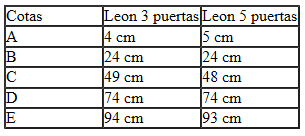

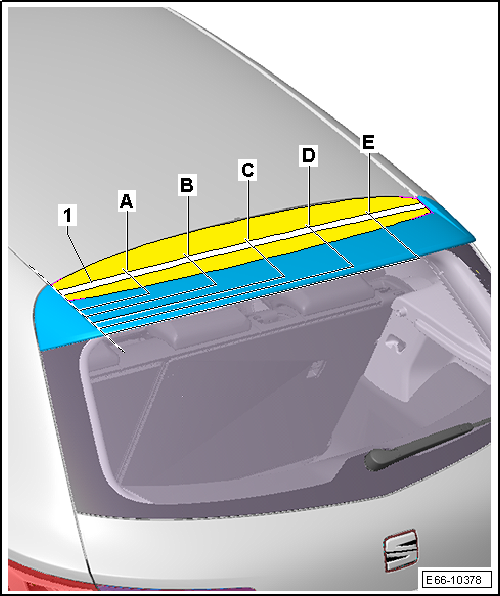

- Colocar la cinta métrica -1- y con un lápiz marcar las siguientes cotas:

Desmontar

Desmontar

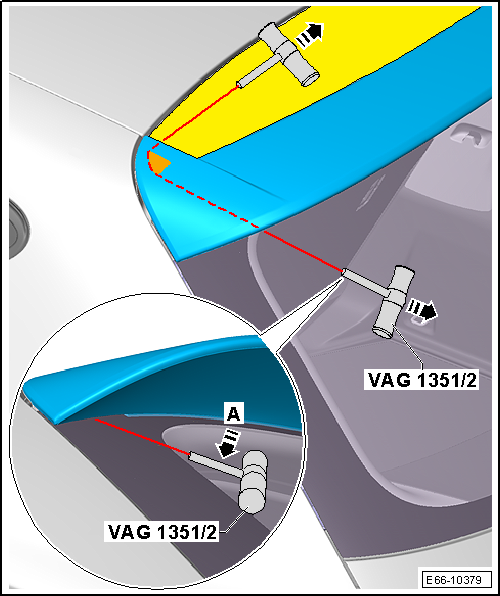

- Introducir el hilo de corte por la parte superior del portón, tal y como se indica en la ilustración y cortar el adhesivo PUR en el sentido de las -flechas-.

Desmontar

  Aviso

Para no dañar el spoiler por la parte inferior, es necesario que al realizar el corte del adhesivo PUR que el hilo de corte sea paralelo a la superficie de la luneta -flecha A-.

- Realizar la misma acción en ambos lados.

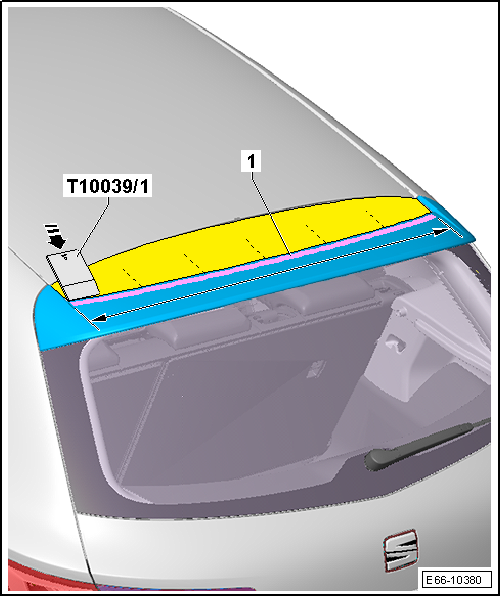

- Introducir la cuña -T10039/1- por la parte superior entre el portón y el spoiler y liberar toda la cinta adhesiva de doble cara -1-.

Desmontar

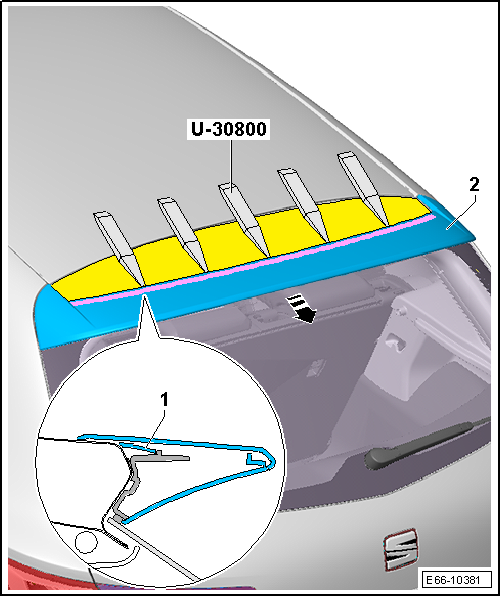

- Con la ayuda de la palanca -U 30800- y colocadas en las posiciones marcadas anteriormente liberar las grapas -1- del soporte.

Desmontar

- Retirar el spoiler -2- en el sentido de la -flecha-.

Montar

Preparar el portón posterior para el montaje del spoiler

- Eliminar en el portón posterior los restos de pegamento de adhesivo con el útil -VAS 6349-.

- Limpiar con alcohol isopropílico o heptanol la zona del portón posterior donde se debe colocar el spoiler.

- Aplicar a continuación productos limpiadores de siliconas en la zona donde se debe colocar el spoiler.

- Secar bien la zona.

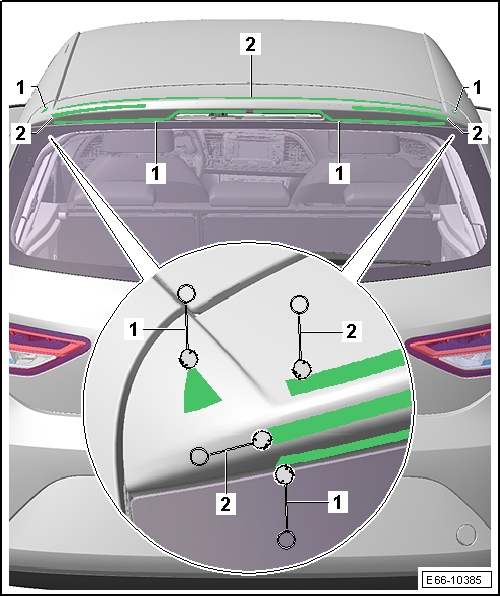

- Poco antes de volver a pegar el spoiler, rebajar el cordón de pasta de pegado/hermetizado (PUR) adherido al portón posterior, dejando sólo 1 mm de altura.

  Aviso

El material residual sirve de fondo adherente para la nueva pasta de pegado/hermetizado (PUR).

Preparar el spoiler para el montaje

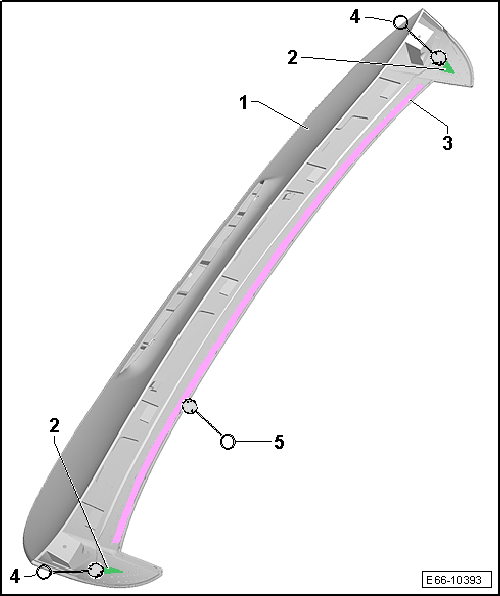

- Eliminar en el spoiler -1- los restos de pegamento de adhesivo -2- y -3-.

Preparar el spoiler para el montaje

- Limpiar con alcohol isopropílico o heptanol la zona del adhesivo.

- Aplicar a continuación productos limpiadores de siliconas en la zona del adhesivo.

- Secar bien la zona.

- Sobre la zona -2-, aplicar homogéneamente una capa de imprimación (Cristal/Pintura) -D 009 200 02- mediante el aplicador -D 009 500 25--4-.

- Sobre la zona -3-, aplicar homogéneamente una capa de primer -D.181.650.A1- mediante el aplicador -D 009 500 25--5-.

Tiempo de secado aprox. 10 minutos

 Tiempo de secado aprox. 10 minutos

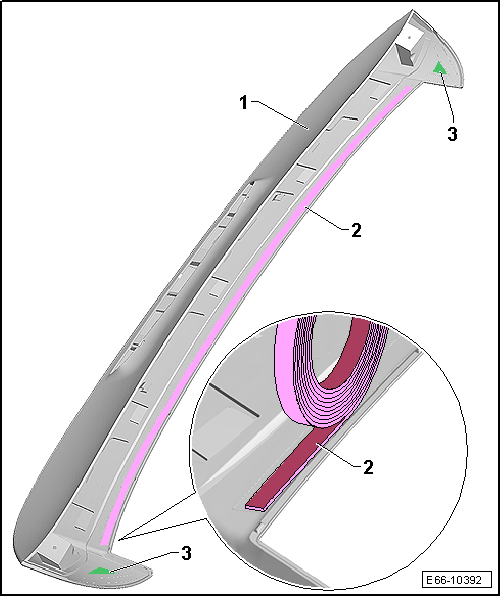

- Colocar la nueva cinta adhesiva de doble cara -2- sobre la superficie del spoiler.

- Con la pistola -VAS 5237- aplicar un punto de pegamento bicomponente -D 004 660 M2- sobre la zona prevista -3-.

- Colocar el revestimiento del spoiler en el soporte. Hasta que se oiga de forma audible.

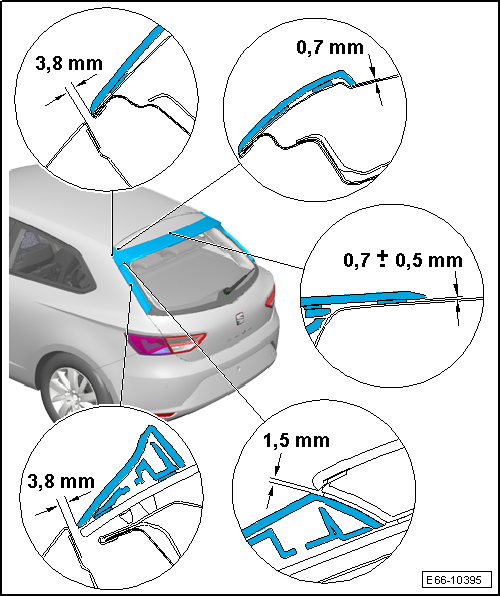

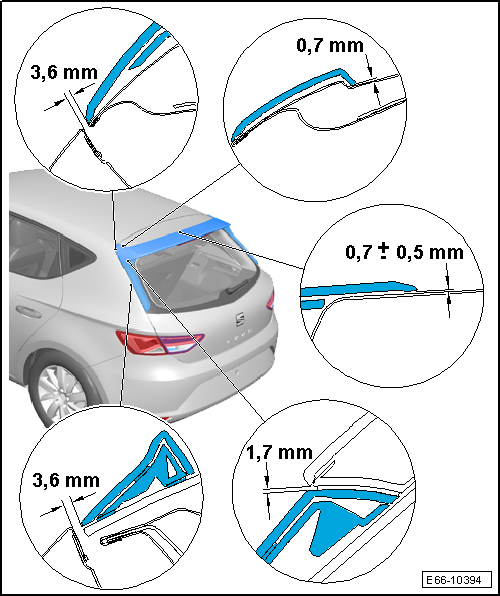

- Ajustar y enrasar a las franquicias:

León 3 puertas

León 3 puertas

León 5 puertas

León 5 puertas

- Presionar con el útil de presión -T20098- las zonas de adhesivado, parte central como en las zonas laterales para garantizar el correcto pegado de todo el conjunto.

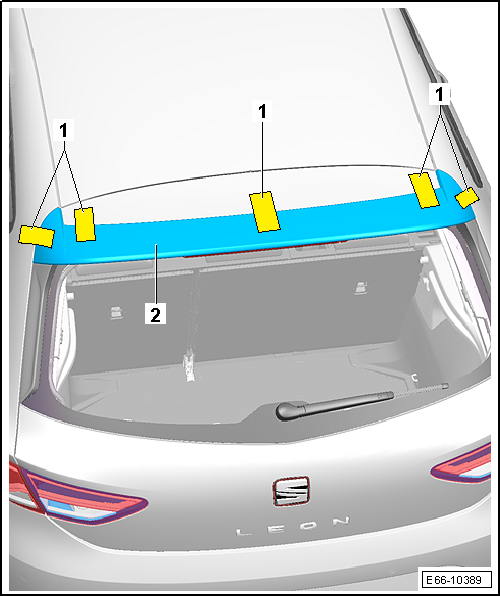

- Cortar varios trozos de cinta y colocarlos tal y como se muestra en el gráfico.

León 5 puertas

- Montar la tercera luz de freno.

- Montar las molduras laterales.

Soporte del spoiler: sustituir

Soporte del spoiler: sustituir

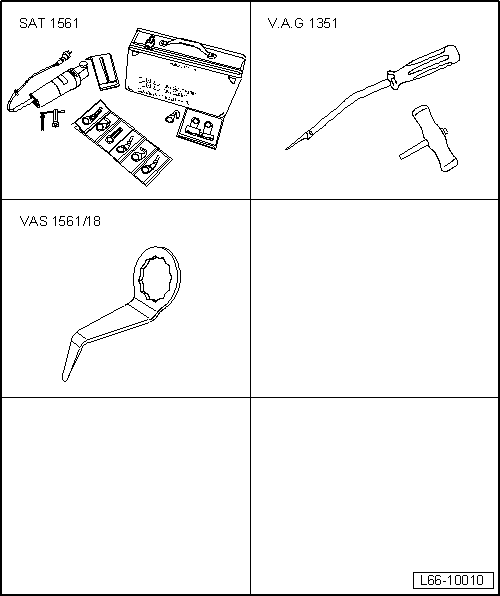

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Cuchillo eléctrico -SAT 1561A-
  • Mango tirador -VAG 1351/1-
  • Cuchilla 181 -VAS 1561/18-
  • Útil de limpieza -VAS 6349-

Desmontar

  Aviso

El soporte del spoiler no se puede desmontar sin romperse.

Soporte del spoiler: sustituir

- Desmontar el spoiler.

- Proteger con cinta de carrocero -1- la parte superior del portón.

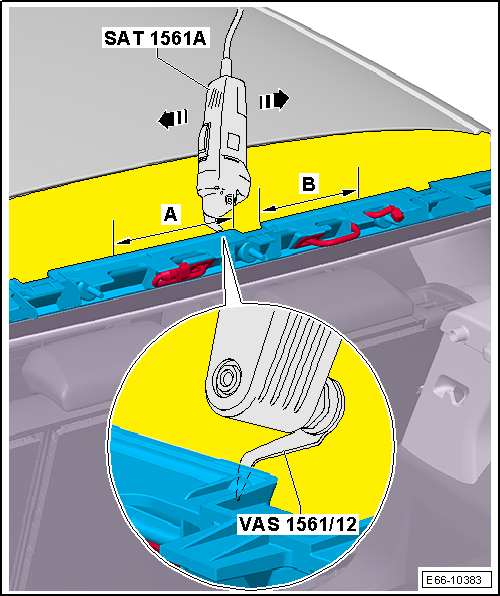

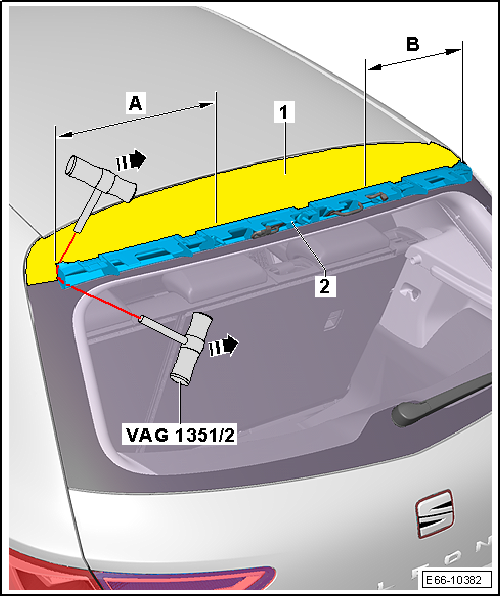

- Con el cuchillo eléctrico -SAT 1561A- y la Cuchilla 181 -VAS 1561/18- cortar el adhesivo PUR -tramo A- y -tramo B- en el sentido de las -flechas-, teniendo la precaución en no dañar el portón posterior.

Soporte del spoiler: sustituir

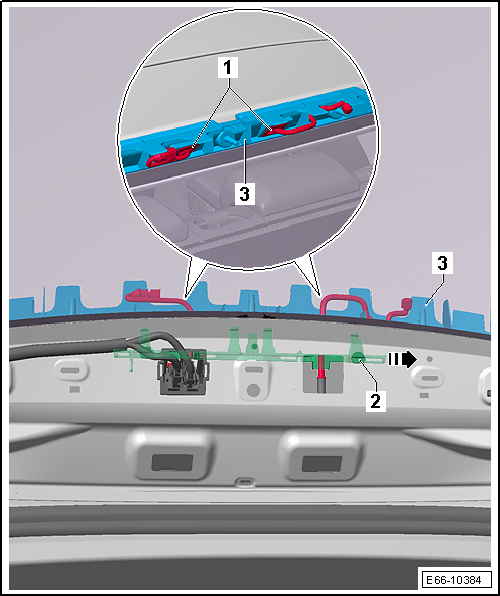

- Introducir en el interior los pasamuros -1-.

Soporte del spoiler: sustituir

- Abrir el portón posterior.

- Desmontar el revestimiento superior del portón posterior.

- Liberar la corredera -2- en el sentido de la -flecha-.

- Retirar el soporte -3-.

- Retirar la corredera -2-.

Montar

Preparar la chapa del portón posterior para el montaje del spoiler

- Eliminar en el portón posterior los restos de pegamento de adhesivo con el útil -VAS 6349-.

- Limpiar con alcohol isopropílico o heptanol la zona del portón posterior donde se debe colocar el spoiler.

- Aplicar a continuación productos limpiadores de siliconas en la zona donde se debe colocar el spoiler.

- Secar bien la zona.

- Poco antes de volver a pegar el spoiler, rebajar los cordones de pasta de pegado/hermetizado (PUR) adheridos al portón posterior, dejando sólo 1 mm de altura.

  Aviso

El material residual sirve de fondo adherente para la nueva pasta de pegado/hermetizado (PUR).

Preparar la chapa del portón posterior para el montaje del spoiler

- Aplicar sobre el cordón antiguo, previamente rebajado el activador para cristales -D 181 802 M1- con el aplicador -1- de manera uniforme y de una sola pasada, tal y como se indica en el gráfico.

  Aviso

En caso de portón nuevo, aplicar en el portón Imprimación (Cristal/Pintura) -D 009 200 02- con el aplicador -1-, tal y como se indica en el gráfico.

Tiempo de secado aprox. 10 minutos

  ¡ATENCIÓN!

Aplicar spray de cinc en las partes de chapa que se haya deteriorado la pintura.

Preparar el spoiler para el montaje

- Eliminar en el spoiler -1- los restos de pegamento de adhesivo -2- y -3-.

Preparar el spoiler para el montaje

- Limpiar con alcohol isopropílico o heptanol la zona del portón posterior donde se debe colocar el spoiler.

- Aplicar a continuación productos limpiadores de siliconas en la zona donde se debe colocar el spoiler.

- Secar bien la zona.

- Sobre la zona -2-, aplicar homogéneamente una capa de imprimación (Cristal/Pintura) -D 009 200 02- mediante el aplicador -D 009 500 25-.

- Sobre la zona -3-, aplicar homogéneamente una capa de primer -D.181.650.A1- mediante el aplicador -D 009 500 25-.

Tiempo de secado aprox. 10 minutos

- Colocar la nueva cinta adhesiva de doble cara -D.438.515.A3--2- sobre la superficie del spoiler.

Tiempo de secado aprox. 10 minutos

Tiempo de secado aprox. 10 minutos

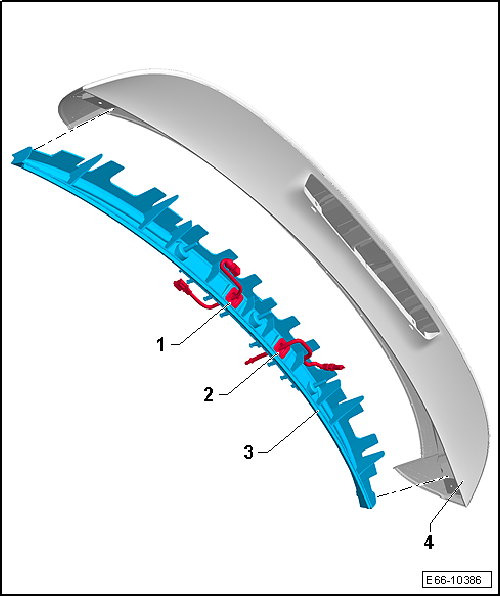

- Colocar la conexión intermedia -1- y el surtidor del limpialuneta -2- en el soporte del spoiler.

- Colocar el nuevo soporte -3- en el revestimiento del spoiler -4-. Hasta que se oiga de forma audible.

Tiempo de secado aprox. 10 minutos

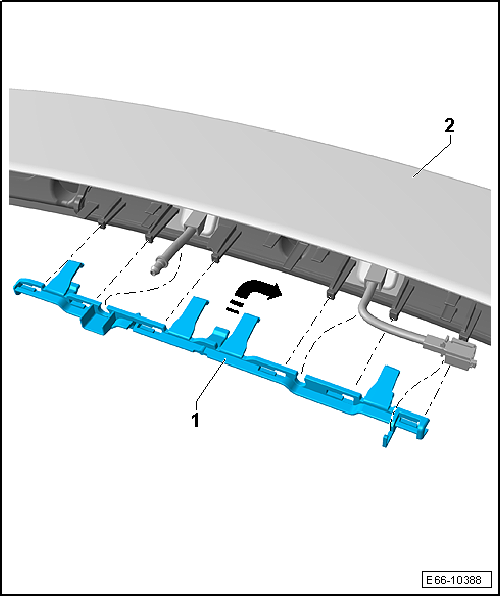

- Colocar la corredera -1- en el soporte del spoiler y deslizar en el sentido de la -flecha- a la primera posición.

Tiempo de secado aprox. 10 minutos

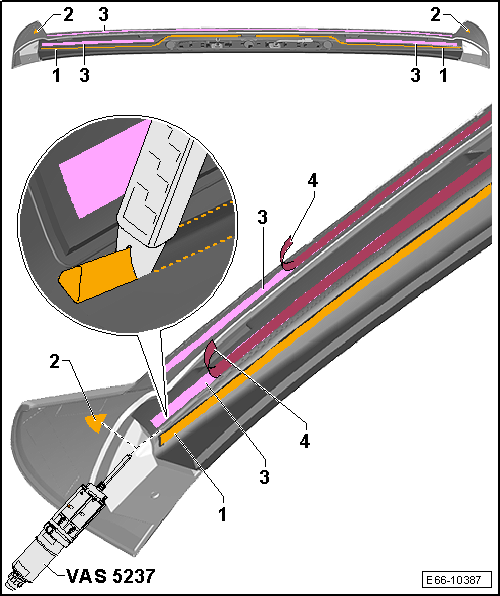

- Con la pistola -VAS 5237- aplicar un cordón de pegamento bicomponente -D 004 660 M2- sobre las zonas previstas -1- y -2-.

- Aproximar el spoiler a la carrocería y conectar la conexión intermedia de la tercera luz de freno y el conducto de agua de limpialuneta.

- Posicionar el spoiler en su posición final, determinada por el clipaje al alojamiento en la chapa para la tercera luz de freno.

- Despegar las láminas de protección -4- de las cintas adhesivas -3-.

- Abrir el portón posterior.

- Desplazar deslizando la corredera interior para la fijación mecánica del spoiler en el hueco de la tercera luz de freno.

- Ajustar y enrasar a las franquicias:

León 5 puertas

León 5 puertas

León 3 puertas

León 3 puertas

- Presionar con el útil de presión -T20098- las zonas de adhesivado, parte central como en las zonas laterales para garantizar el correcto pegado de todo el conjunto.

- Cortar varios trozos de cinta y colocarlos tal y como se muestra en el gráfico.

León 3 puertas

- Montar el revestimiento superior del portón posterior.

- Montar la tercera luz de freno.

- Montar las molduras laterales.
