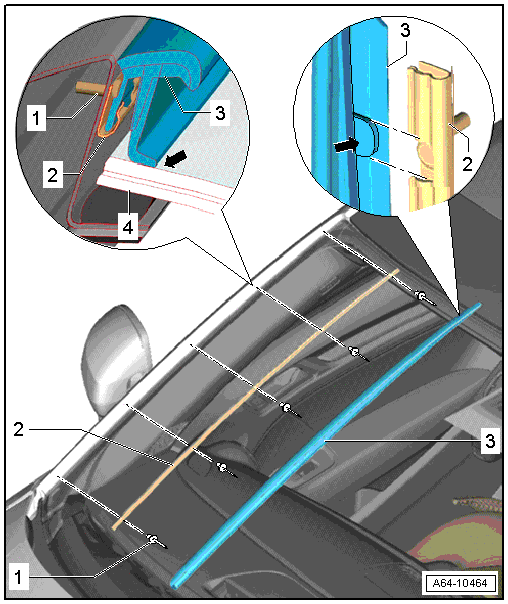

Seat Leon (2013-2020) Manual de Taller: Cuadro de montaje - Moldura interceptora de agua

  Aviso

Las operaciones de desmontaje y montaje descritas a continuación corresponden al lado derecho del vehículo. Las operaciones correspondientes al lado izquierdo son semejantes, salvo las excepciones que, en caso de haberlas, se describen dentro del mismo proceso.

1 - Remache ciego

• 5 unidades
• Material: aluminio

2 - Perfil guía

• Desmontar:

- Con un taladro y una broca del mismo diámetro del cuerpo del remache, rebajar la cabeza de los mismos.

- Con un botador, expulsar el cuerpo de los remaches.

• Montar:

Realizar el montaje en el orden inverso a las operaciones de desmontaje, teniendo en cuenta lo siguiente:

  ¡Atención!

• Proteger convenientemente las partes pintadas adyacentes.
• Aplicar spray de cinc alrededor de los orificios de la unión entre piezas de chapa.

3 - Moldura vierteagua

Desmontar

  ¡PELIGRO!

Es obligatorio usar guantes de cuero.

- Comenzando por la parte inferior, desencajar a mano la moldura del perfil guía.

Montar

Realizar el montaje en el orden inverso a las operaciones de desmontaje, teniendo en cuenta lo siguiente:

El labio del vierteaguas debe apoyar sobre el parabrisas -flecha en detalle de la izquierda-

- Comenzando de arriba hacia abajo, hacer coincidir el resalto -flecha en detalle de la derecha-.

4 - Parabrisas

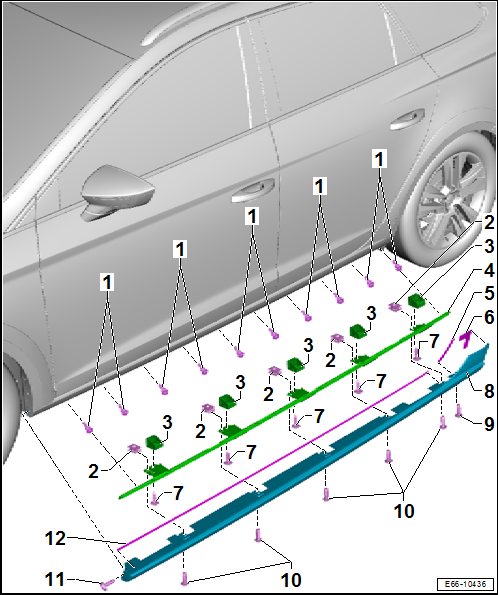

Revestimiento del larguero inferior: cuadro de montaje

1 - Tornillo

• 10 unidades
• 1,5 Nm

2 - Grapas

• 5 unidades

3 - Soporte

• 5 unidades
• Fijado a los bajos mediante clip expansivo

4 - Moldura de sujeción

5 - Cinta adhesiva de doble cara

6 - Cinta adhesiva de doble cara

7 - Tornillo

• 5 unidades
• 2,2 Nm

8 - Faldón lateral

9 - Tornillo

• 2,2 Nm

10 - Tornillo

• 5 unidades
• 2,2 Nm

11 - Tornillo

• 2,2 Nm

12 - Cinta adhesiva de doble cara

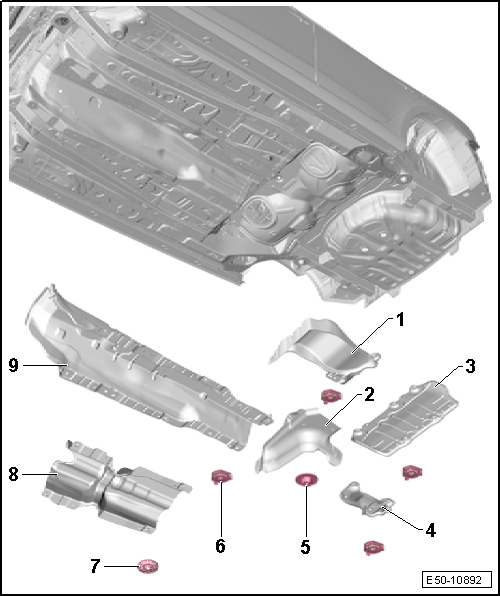

Cuadro de montaje - Chapa de protección térmica

1 - Chapa protección térmica para deposito de combustible

• Según versión

2 - Chapa protección térmica para piso de maletero

Desmontar

- Extraer las tuercas y, teniendo la precaución de no deformarla excesivamente, desmontar la chapa de protección.

3 - Chapa protección térmica para piso de maletero

4 - Chapa protección térmica para piso posterior

5 - Tuerca

• De chapa de acero estampado
• 4 unidades

6 - Arandela de retención

• Integrada a la chapa de protección
• 6 unidades
• Sustituir siempre

7 - Arandela de retención

• Integrada a la chapa de protección
• 4 unidades
• Sustituir siempre

8 - Chapa protección térmica para el árbol cardán

9 - Chapa protección térmica para túnel central
