Seat Leon (2013-2020) Manual de Taller: Cierre centralizado

Cuadro de ubicaciones - Cierre centralizado

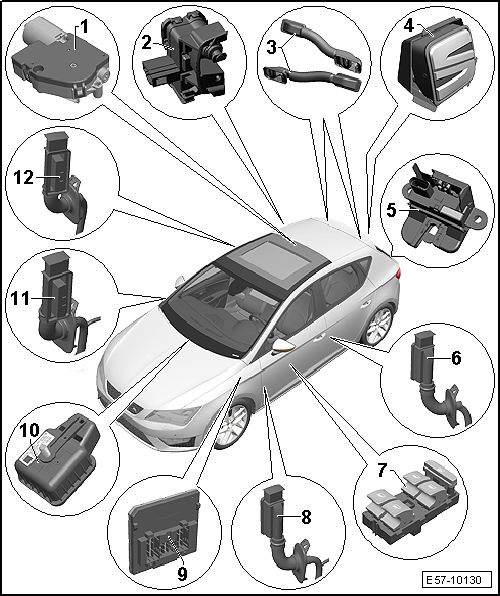

Cuadro de ubicaciones - Cierre centralizado (parte I)

Cierre centralizado

1 - Unidad de control del techo corredizo -J245-

  • La unidad de control del techo corredizo -J245- va integrada en el motor del techo corredizo -V1-

2 - Motor para bloqueo de la tapa del depósito -V155-

3 - Estación de acoplamiento

  • 2 unidades
  • Lugar de montaje: zona superior del portón posterior

4 - Pulsador de desbloqueo, manilla de capó del maletero/portón trasero -E234-

5 - Unidad de cierre de capó del maletero/portón tras. -F256-

  • La unidad de cierre de capó del maletero/portón tras. -F256- va integrada en el motor p. desbloqueo de capó del maletero/portón trasero -V139-

6 - Estación de acoplamiento

  • Sólo para modelo 5 puertas
  • Lugar de montaje: montante B, lado izquierdo

7 - Módulo de mandos de elevalunas, puerta anterior (lado conductor)

  • El módulo de mandos de elevalunas, lado conductor integra los siguientes componentes eléctricos:
  • Conmutador central de los elevalunas, en la puerta del conductor -E189-
  • Pulsador del elevalunas delantero del lado del conductor -E710-
  • Pulsador del elevalunas trasero del lado del conductor -E711-
  • Pulsador del elevalunas trasero del lado del acompañante -E713-
  • Pulsador del elevalunas delantero del lado del acompañante -E716-
  • Lámpara para iluminación del pulsador -L76-
  • Desmontar y montar

8 - Estación de acoplamiento

  • Lugar de montaje: montante A, lado izquierdo

9 - Unidad de control p. red de a bordo -J519-

  • La unidad de control p. red de a bordo -J519- se encuentra en el lado del conductor, detrás del portarrelés.
  • El interfaz de diagnóstico p. bus de datos -J533- está integrado en la unidad de control p. red de a bordo -J519-.
  • Desmontar y montar.

10 - Bocina de alarma -H12-

  • Lugar de montaje: en el interior de la caja vierteaguas
  • Desmontar y montar

11 - Estación de acoplamiento

  • Lugar de montaje: montante A, lado acompañante

12 - Estación de acoplamiento

  • Sólo para modelo 5 puertas
  • Lugar de montaje: montante B, lado acompañante

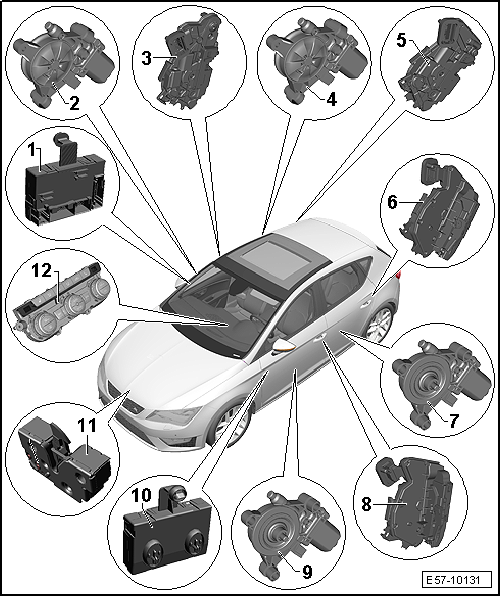

Cuadro de ubicaciones - Cierre centralizado (parte II)

Cuadro de ubicaciones - Cierre centralizado (parte II)

1 - Unidad de control, puerta anterior (lado acompañante)

  • Unidad de control puerta, lado acompañante -J387-

2 - Motor alzacristal, puerta anterior (lado acompañante)

  • Motor para elevalunas, lado acompañante -V148-
  • Desmontar y montar

3 - Conjunto de cierre, puerta anterior (lado acompañante)

  • El conjunto de cierre de la puerta integra los siguientes componentes eléctricos:
  • Conmutador de contacto de puerta - lado acompañante -F3-
  • Unidad de cierre del cierre centralizado, lado acompañante -F221-
  • Motor de cierre centralizado, puerta del acompañante -V57-
  • Motor de cierre centralizado (Safe), puerta del acompañante -V162-
  • Desmontar y montar

4 - Motor alzacristal, puerta posterior (lado acompañante

  • Motor para el elevalunas trasero del lado del acompañante -V472-
  • Sólo para modelo 5 puertas
  • Desmontar y montar

5 - Conjunto de cierre, puerta posterior (lado acompañante)

  • Sólo para modelo 5 puertas
  • El conjunto de cierre de la puerta integra los siguientes componentes eléctricos:
  • Conmutador de contacto de la puerta trasera del lado del acompañante -F506-
  • Unidad de cierre del cierre centralizado trasero (lado del acompañante) -F436-
  • Motor trasero (lado del acompañante) para la función SAFE del cierre centralizado -V538-
  • Motor trasero (lado del acompañante) para el cierre centralizado -V540-

6 - Conjunto de cierre, puerta posterior (lado conductor)

  • Sólo para modelo 5 puertas
  • El conjunto de cierre de la puerta integra los siguientes componentes eléctricos:
  • Conmutador de contacto de la puerta trasera del lado del conductor -F505-
  • Unidad de cierre del cierre centralizado trasero (lado del conductor) -F435-
  • Motor trasero (lado del conductor) para la función SAFE del cierre centralizado -V537-
  • Motor trasero (lado del conductor) para el cierre centralizado -V539-

7 - Motor alzacristal, puerta posterior (lado conductor)

  • Motor para el elevalunas trasero del lado del conductor -V471-
  • Sólo para modelo 5 puertas
  • Desmontar y montar

8 - Conjunto de cierre, puerta anterior (lado conductor)

  • El conjunto de cierre de la puerta integra los siguientes componentes eléctricos:
  • Conmutador de contacto de puerta, lado conductor -F2-
  • Unidad de cierre del cierre centralizado, lado conductor -F220-
  • Motor de cierre centralizado, puerta del conductor -V56-
  • Motor de cierre centralizado (Safe), puerta del conductor -V161-
  • "Cerradura de la puerta: desmontar y montar"
  • Conmutador de contacto en bombín de cierre, lado del conductor -F241-

9 - Motor alzacristal, puerta anterior (lado conductor)

  • Motor del elevalunas del lado del conductor -V147-
  • Desmontar y montar

10 - Unidad de control, puerta anterior (lado conductor)

  • Unidad de control de la puerta del conductor -J386-

11 - Conmutador de contacto p. capó del motor -F266-

  • Lugar de montaje: en la chapa portacierre

- Desmontar la cerradura del capó anterior

12 - Modulo de interruptores

  • El modulo de interruptores de la consola central integra los siguientes componentes, segun versiones:
  • Bloqueo de las puertas
  • Desbloqueo de las puertas
  • Conmutador intermitentes simultáneos de emergencia
  • Botón de desconexión del ESP
  • Botón SET (pulsador para indicador de incidencias en neumáticos)
  • Pulsador de luneta térmica -E230-
  • Regulación del asiento calefactable del conductor -E94-
  • El testigo "AIRBAG OFF"
  • Regulación del asiento calefactable del acompañante -E95-
  • Tecla Aux
  • Desmontar y montar

Unidad de control de la puerta del conductor -J386- y Unidad de control de la puerta del acompañante -J387-: desmontar y montar

Desmontar

- Desmontar el revestimiento de puerta anterior.

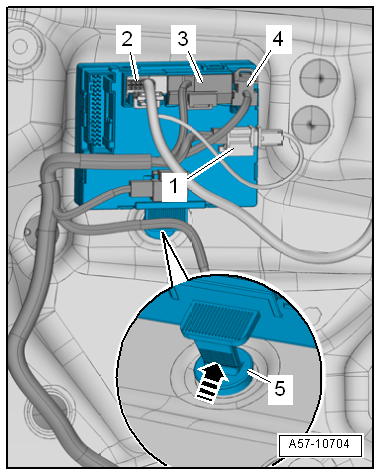

- Desenchufar los conectores eléctricos -2, 3-; para ello, tirar del seguro y presionar hacia abajo el desbloqueo.

- Desacoplar el conector eléctrico -4-.

- Liberar el conector eléctrico -1- en la unidad de control de la puerta.

- Presionar la muesca de sujeción -5- en la -dirección de la flecha- y desenganchar la unidad de control de la puerta en el cuerpo básico de la puerta.

Montar

- El montaje se efectúa en el orden inverso.

A57-10704

Pila para la llave de contacto: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Palanca -U30800-

Desmontar

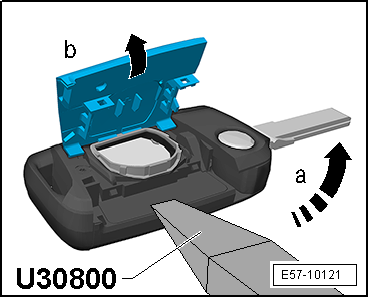

- Desplegar el espadín de la llave -flecha a-.

- Con la ayuda de la palanca -U30800- desencajar la cubierta en el sentido de la -flecha b-.

- Sirviéndose de la muesca prevista en el cuerpo de la llave, desencajar la pila de su alojamiento con la ayuda de un destornillador plano de tamaño pequeño.

Montaje

  Aviso
  • Al montar la pila hay que tener en cuenta la polaridad y la posición de montaje.
  • En el interior de la cubierta de la llave se encuentran grabados la polaridad y la especificación de la pila utilizada.

E57-10121

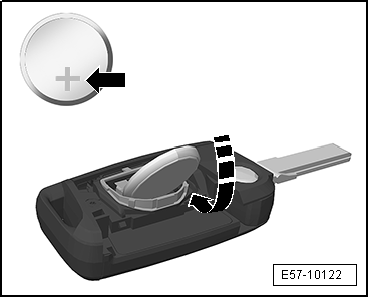

- Encajar la pila en su alojamiento en el sentido de la -flecha-, teniendo en cuenta que el polo positivo quede visible (orientado hacia arriba).

- Presionar sobre la pila para encajarla firmemente en su alojamiento.

- Colocar la cubierta de la llave, presionando hasta oír un "clic" característico.

  ¡Atención!

En caso de sustitución de una llave, realizar el procedimiento "Adaptación de una llave"

E57-10122

Adaptación de una llave

  Aviso
  • La adaptación de una nueva llave o llaves se realiza con el equipo de diagnosis de vehículos.
  • El proceso incluye también la adaptación del mando a distancia.

- Seleccionar la función "Localización de averías" en el equipo de diagnosis de vehículos.

  • Carrocería
  • Instalación eléctrica
  • 25 inmovilizador
  • Funciones - inmovilizador
  • Adaptación inmovilizador
