Seat Leon (2013-2020) Manual de Taller: Tapa de cierre maneta exterior (puerta anterior): desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Gancho -T40207-

W00-11555

  • Palanca -3409-
  Aviso

La tapa de cierre maneta exterior (puerta anterior) sólo se monta en la puerta anterior del lado del acompañante.

Desmontar

W00-11118

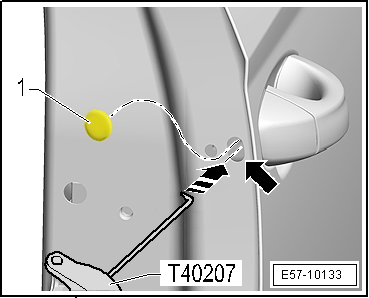

- Desprender la protección adhesiva -1- y pasar el gancho -T40207-, en la posición indicada, a través del orificio de la puerta -flecha-.

E57-10133

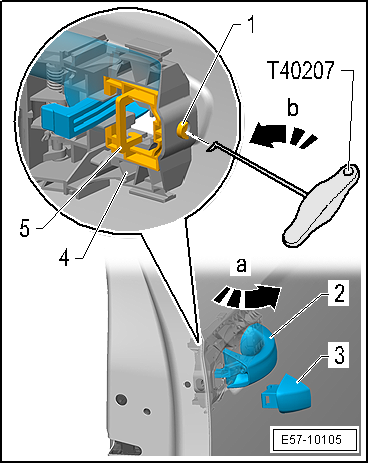

- Introducir el gancho -T40207- hasta que haga tope en el eje -1- del estribo de bloqueo -5-.

- Bascular el gancho -T40207- en el sentido de la -flecha b- hasta que quede sujeto en la muesca interna del eje -1- del estribo de bloqueo -5-. Tirar del gancho -T40207- hacia atrás para extraer el eje -1- hasta el tope.

- Tirar de la maneta -2- un poco hacia afuera -flecha a- y sujetarla.

- Con la palanca -3409-, sacar la tapa de cierre -3- del alojamiento de la maneta -2-.

Montar

Realizar el montaje en el orden inverso a las operaciones de desmontaje, teniendo en cuenta lo siguiente:

  • Antes de montar la tapa de la maneta asegurarse que el estribo de bloqueo se encuentra en la posición de desbloqueo, tal como se lo dejó al desmontar. En caso de dificultad para introducir la tapa de la maneta, repetir la extracción del eje del estribo de bloqueo con el gancho -3438-, tal como se describe en el proceso de desmontaje.

E57-10105

  • Sustituir la base posterior -1- que esté dañada o quebradiza.
  • Asegurarse que la base posterior -1- quede adecuadamente montada.

E57-10104

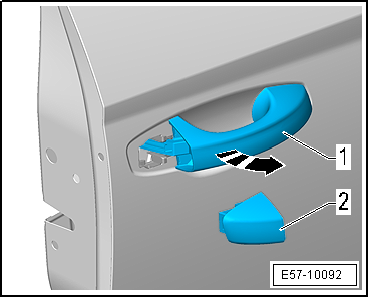

- Tirar de la maneta -1- en el sentido de la -flecha - y sujetarla.

- Introducir la tapa de cierre -2- en el alojamiento de la maneta.

- Soltar la maneta -1-.

E57-10092

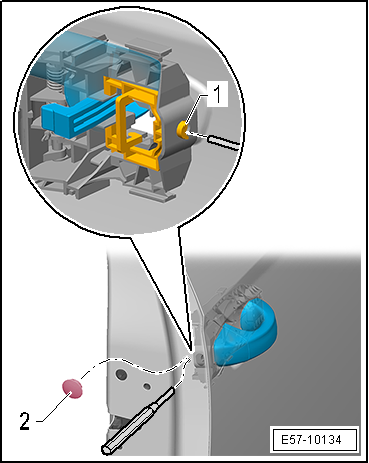

- Desprender la protección adhesiva -2-.

- Introducir un botador por el orificio de la protección y presionar sobre el eje del estribo de bloqueo -1- hasta que haga tope.

  ¡Atención!

No cerrar la puerta, riesgo de no poder abrirla.

Una vez finalizado el montaje es necesario verificar el funcionamiento, ya que si los cables Bowden no se hallan bien ajustados o están mal enganchados, no se podrá abrir la cerradura.

- Limpiar con alcohol isopropílico o heptanol la zona de la puerta donde se debe colocar la protección de poliuretano -2-.

- Aplicar a continuación productos limpiadores de siliconas en la zona afectada. Secar bien la zona.

- Colocar la protección de poliuretano -2- en la puerta.

E57-10134

Cable de la maneta exterior (puerta anterior): desmontar y montar

Cable de la maneta exterior (puerta anterior): desmontar

Cable de la maneta exterior (puerta anterior): montar

  ¡Atención!

Peligro de fallos de funcionamiento.

Obsérvese al desmontar y montar, que el cable de mando no se pliegue o dañe.

  ¡Atención!

Para desmontar el cable de la maneta exterior (puerta anterior) no es necesario desmontar:

  • La cerradura de la puerta
  • El alojamiento de la maneta exterior

Cable de la maneta exterior (puerta anterior): desmontar

- Llevar el cristal de la puerta a la posición "cerrado".

- Desmontar la tapa de protección interior.

Lado cerradura de la puerta

  Aviso

Preste especial atención para no dañar el clip de sujeción de la cubierta.

- En caso de existir, desmontar la cubierta -1- desencajándola en dirección de la -flecha a- y desplazándola luego en dirección de la -flecha b-.

E57-10116

- Girar el cable en la palanca -3- a 90º en dirección de la -flecha a- y sacarlo del contrasoporte para cable -2-.

- Girar el cable en la palanca -1- en dirección de la -flecha b-.

  • El cable debe quedar en una misma línea con el hueco en la palanca.

- Desenganchar el cable de la palanca -1-.

Lado alojamiento de la maneta exterior

- Llevar la maneta exterior de la puerta a la posición "abrir" y mantenerla con ayuda de un segundo operario.

E57-10109

- Desbloquear las orejetas de seguridad -3-.

- Extraer la carcasa -4-, junto con el cable de mando, del conjunto de alojamiento -flecha b-.

- Llevar la maneta exterior de la puerta a la posición "cerrada".

- Desenganchar el cable -2- en la palanca de accionamiento -1- en sentido de la -flecha a-, tal y como muestra la figura.

Cable de la maneta exterior (puerta anterior): montar

Realizar el montaje en el orden inverso a las operaciones de desmontaje, teniendo en cuenta lo siguiente:

  ¡Atención!

  • No cerrar la puerta.
  • Una vez finalizado el montaje es necesario verificar el funcionamiento, ya que si los cables Bowden no se hallan bien ajustados o están mal enganchados, no se podrá abrir la cerradura.

A57-10702

Cable de la maneta interior (puerta anterior): desmontar y montar

  ¡Atención!

Peligro de fallos de funcionamiento.

Obsérvese, al desmontar y montar, que el cable de mando no se pliegue o dañe.

Desmontar

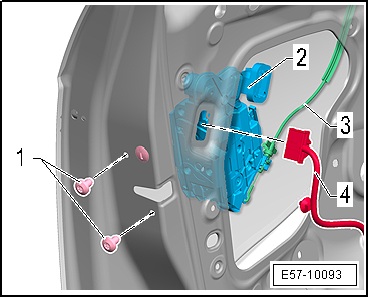

- Lado del conductor: desmontar el bombín de cierre.

Lado maneta interior

- Desmontar el cable -3- por el -lado maneta interior-.

Lado cerradura de la puerta

- Desmontar el cable -3- por el -lado cerradura de la puerta-.

Montar

Realizar el montaje en el orden inverso a las operaciones de desmontaje, teniendo en cuenta lo siguiente:

  ¡Atención!

  • No cerrar la puerta.
  • Una vez finalizado el montaje es necesario verificar el funcionamiento, ya que si los cables Bowden no se hallan bien ajustados o están mal enganchados, no se podrá abrir la cerradura.

E57-10093

Pares de apriete

  • "Cuadro de montaje - Manilla y cerradura de la puerta (parte II)"
