Seat Leon (2013-2020) Manual de Taller: Mando giratorio de las luces EX1: desmontar y montar

Mando giratorio de las luces EX1: desmontar y montar, ►12.12

Desmontar

- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.

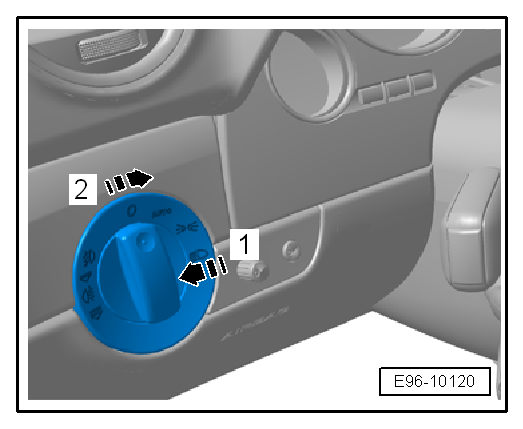

- Pulsar el conmutador de las luces -flecha 1- y girarlo al mismo tiempo hacia la derecha -flecha 2-.

E96-10120

- Mantener el conmutador en esta posición.

E96-10121

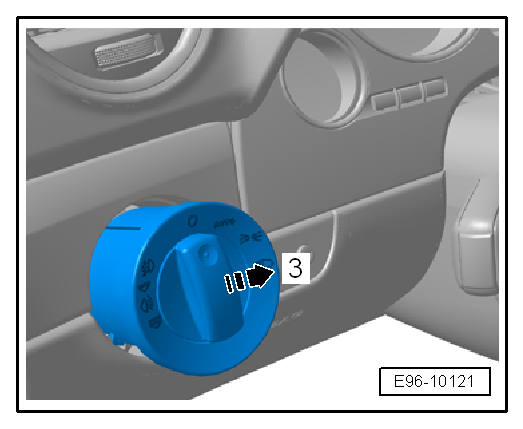

- Extraer el conmutador de las luces de la caja del conmutador -flecha 3-.

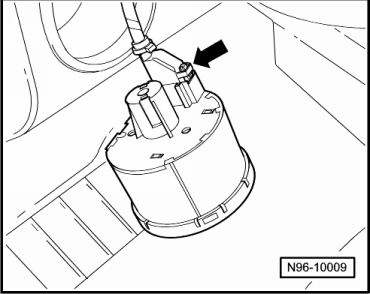

- Desbloquear y desacoplar el conector -flecha-.

N96-10009

Montar

- Enchufar el conector en el conmutador de las luces.

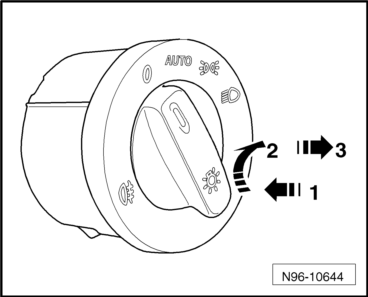

- Sujetar el conmutador de luces, oprimir sobre el mando giratorio -flecha 1- y girarlo un poco hacia la derecha -flecha 2-.

- Mantener el mando giratorio en esta posición y colocar el conmutador de luces en el tablero de instrumentos.

- Girar el mando a la posición "0", soltarlo y encastrar el conmutador.

N96-10644

Mando giratorio de las luces EX1: desmontar y montar, 01.13►

Desmontar

- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.

- Abrir la cubierta inferior lado conductor.

- Presionar en ambos lados para desbloquear el freno de la cubierta, abrir en su totalidad.

- Desconectar el conector del Conmutador de las luces -E1- por el hueco de la cubierta inferior.

- Pulsar el conmutador de las luces -flecha 1- y girarlo al mismo tiempo hacia la derecha -flecha 2-.

E96-10120

- Mantener el conmutador en esta posición.

- Extraer el conmutador de las luces de la caja del conmutador -flecha 3-.

E96-10121

Montar:

- Sujetar el conmutador de luces, oprimir sobre el mando giratorio -flecha 1- y girarlo un poco hacia la derecha -flecha 2-.

- Mantener el mando giratorio en esta posición y colocar el conmutador de luces en el tablero de instrumentos.

- Girar el mando a la posición "0", soltarlo y encastrar el conmutador.

- Enchufar el conector en el Conmutador de las luces -E1- por el hueco de la cubierta inferior.

- Cerrar la cubierta inferior lado conductor.

N96-10644
