Seat Leon (2013-2020) Manual de Taller: Guarnecido de la puerta trasera: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Cuñas -T10383-

W00-11251

  • Palanca -3409-

Desmontar

- Desconectar el encendido y extraer la llave de encendido.

W00-11118

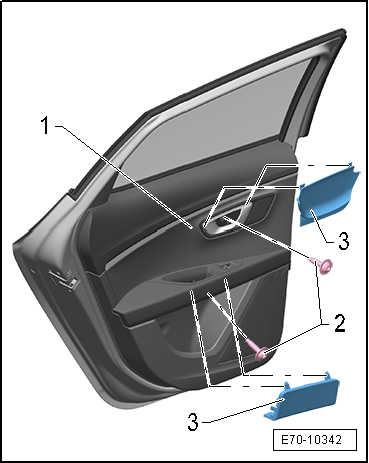

- Separar del revestimiento de la puerta los embellecedores -3- con la palanca -3409- y retirarlas.

Variante de equipamiento con alzacristales manual:

- Desmontar la manivela de elevalunas manual.

Continúa para todas las variantes:

- Desenroscar los tornillos -2-.

E70-10342

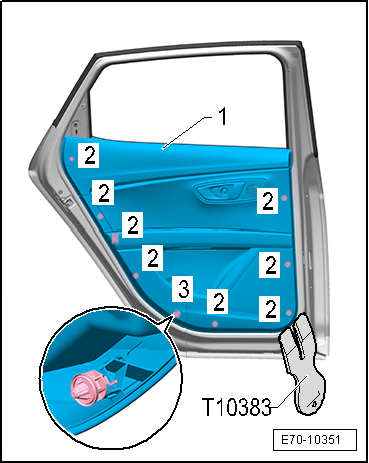

- Soltar el revestimiento de la puerta con la cuña -T10383- empezando por el radio inferior posterior de la puerta, insertando la cuña cerca de los clips de sujeción entre el revestimiento y la puerta.

  • Posición de los clips de sujeción -2-.

- Presionar fuertemente con el pulgar contra el guarnecido de puerta en el estampado inferior. Con ello se desenclava el clip de dos piezas -3-.

E70-10351

- Desprender el revestimiento de la puerta -1- unos 15 mm de la puerta (por todo el perímetro).

  • Los clips de sujeción deben encontrarse en la puerta.

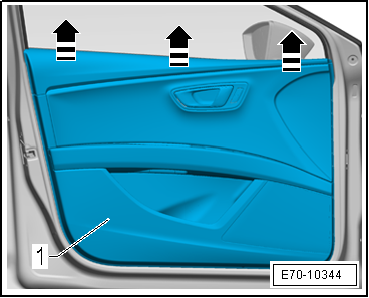

- Desenganchar de la puerta el revestimiento arriba en el hueco de la ventanilla -flechas- y quitarlo.

E70-10344

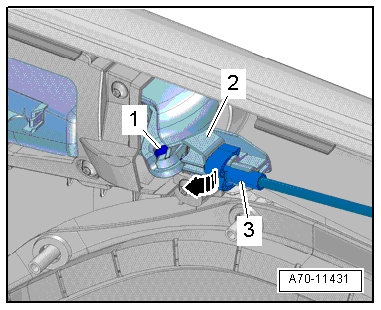

- Soltar con cuidado el cable Bowden -3- del mando interior de la puerta -2-.

- Girar hacia dentro el cable Bowden para accionamiento interior de la puerta -flecha-.

- Desenganchar el extremo del cable -1- en el mando interior de la puerta.

- Desacoplar los conectores eléctricos.

- Quitar el revestimiento de la puerta.

A70-11431

Montar

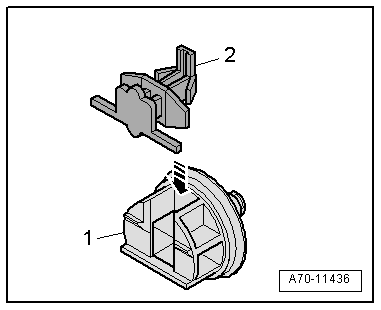

- Sustituir el clip de dos piezas dañado; liberar para ello la pieza inferior -1- de la puerta desde el lado posterior; desmontar la pieza superior -2- del guarnecido de puerta.

- Ensamblar el clip de dos piezas -flecha- y montarlo en el guarnecido de puerta.

A70-11436

- Enganchar el extremo -1- del cable en la palanca del mando interior de la puerta.

- Enclavar el cable Bowden -3- para accionamiento interior de la puerta en el accionamiento interior de la puerta -2-.

  • El cable Bowden debe encastrar de forma audible.

A70-11431

  ¡Atención!

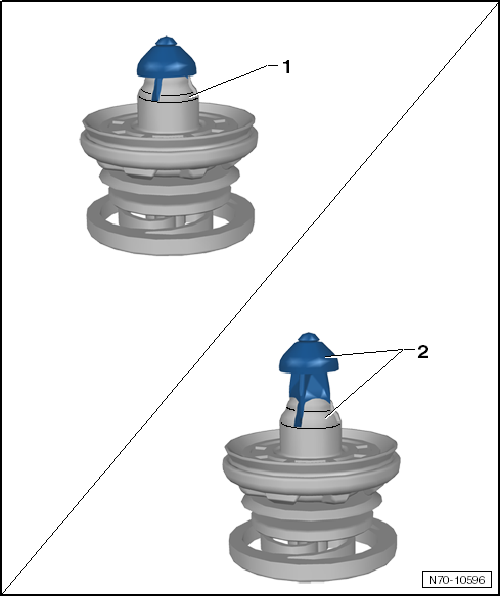

Antes de montar el guarnecido de la puerta es preciso asegurarse de que el mecanismo de bloqueo de todos los clips se encuentre en la -posición 1-.

En la -posición 2- no es posible montar de forma correcta el guarnecido de la puerta.

Montar

El resto del montaje se realiza en el orden inverso de operaciones.

Pares de apriete

  • "Cuadro de montaje - Guarnecido de la puerta trasera"

Cortinilla parasol para el cristal de la puerta: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Destornillador dinamometrico -VAG 1624-

W00-11187

Desmontar

- Desmontar el guarnecido de puerta trasero.

- Desmontar el embellecedor.

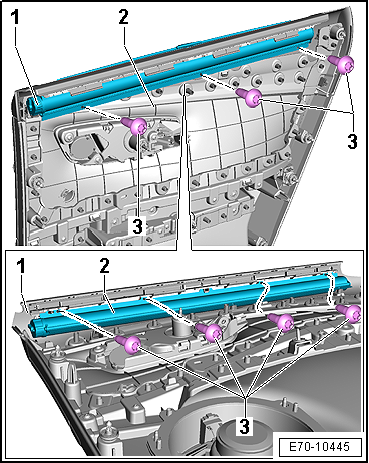

- Desenroscar los tornillos -3- y desmontar la cortinilla parasol -2- de su ubicación.

Montar

El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje.

E70-10445

Pares de apriete

  • "Cuadro de montaje - Cortinilla parasol para el cristal de la puerta"

Argolla de enganche para la cortinilla parasol: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Palanca -3409-

W00-11118

  • Llave dinamométrica 2-10 nm -VAG 1783-

Desmontar

W00-11189

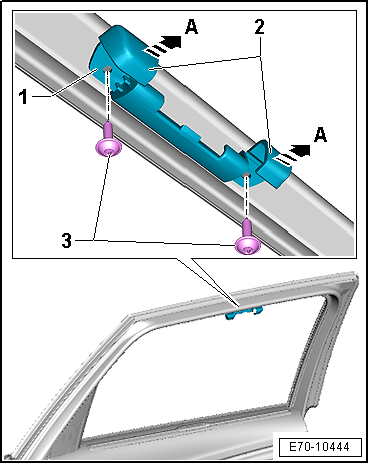

- Con la ayuda de la palanca -3409- abrir las tapas -2- en la dirección de las flechas -A-.

- Desenroscar los tornillos -1-.

Montar

El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje.

E70-10444

Pares de apriete

  • "Cuadro de montaje - Cortinilla parasol para el cristal de la puerta"

Embellecedor: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Palanca -3409-

Desmontar

W00-11118

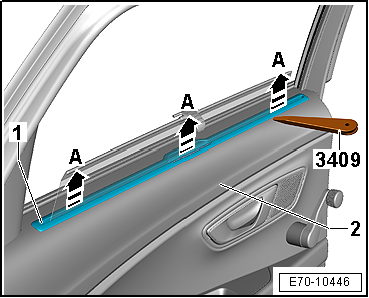

- Desprender el embellecedor -1- por todo el contorno con la ayuda de la palanca -3409- y retirarlo en la dirección de las flechas -A-.

Montar

El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje, teniendo en cuenta lo siguiente:

- Presionar el embellecedor por todo el contorno hasta que encaje de forma audible.

E70-10446
