Seat Leon (2013-2020) Manual de Taller: Cuadro de montaje - Tablero de instrumentos

Tablero de instrumentos

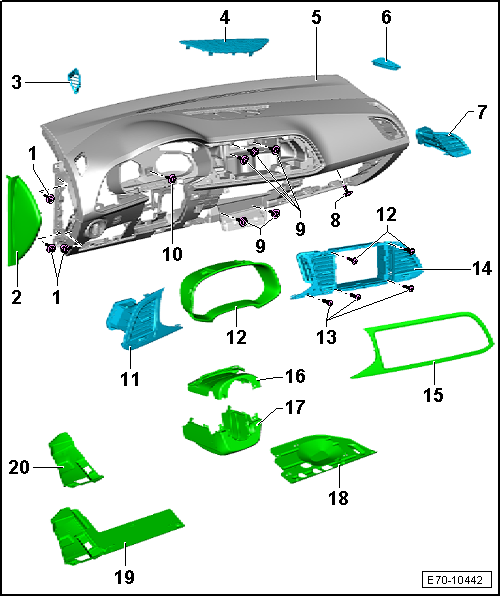

1 - Tornillo

  • 3 unidades en ambos lados
  • 4 +- 0,2 Nm

2 - Cubierta lateral tablero de instrumentos

  • Desmontar y montar
  • Presionar hasta que encastre de forma audible

3 - Difusor de descongelación lateral izquierdo

  • Desmontar y montar

4 - Embellecedor del altavoz en el centro

  • Desmontar y montar
  • Presionar hasta que encastre de forma audible

5 - Tablero de instrumentos

  ¡ATENCIÓN!

  • Observar las prescripciones de seguridad relativas a los componentes pirotécnicos.
  • Obsérvese la asignación de la unidad airbag con respecto al tablero de instrumentos.
  • Desmontar y montar

6 - Difusor de descongelación lateral derecho

  • Desmontar y montar

7 - Difusor de aire del tablero de instrumentos lado derecho

  • Desmontar y montar

8 - Tornillo

  • 4 +- 0,2 Nm

9 - Tornillo

  • 5 unidades
  • 4 +- 0,2 Nm

10 - Tornillo

  • 4 +- 0,2 Nm

11 - Difusor de aire del tablero de instrumentos lado izquierdo

  • Desmontar y montar

12 - Embellecedor del cuadro de instrumentos

  • Asignación
  • Desmontar y montar
  • Presionar hasta que encastre de forma audible

13 - Tornillo

  • 5 unidades
  • 1,5 +- 0,2 Nm

14 - Conjunto difusor central de aire del tablero de instrumentos

  • Desmontar y montar

15 - Embellecedor del tablero de instrumentos

  • Asignación
  • Desmontar y montar
  • Presionar hasta que encastre de forma audible

16 - Revestimiento superior de la columna de dirección

  • Cuadro general de montaje
  • Revestimiento superior de la columna de dirección: desmontar y montar
  • Revestimiento inferior de la columna de dirección: desmontar y montar

17 - Revestimiento inferior de la columna de dirección

  • Cuadro general de montaje
  • Revestimiento inferior de la columna de dirección: desmontar y montar

18 - Cubierta

  • lado acompañante
  • Desmontar y montar

19 - Cubierta

  • Lado conductor
  • Sin airbag de rodilla
  • Desmontar y montar

20 - Cubierta

  • Lado conductor
  • Con airbag de rodilla
  • Desmontar y montar

Cubierta lateral del tablero de instrumentos: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Palanca -U30800-
  Aviso

Las operaciones de desmontaje y montaje descritas se refieren al lado izquierdo del vehículo. Las operaciones relativas al lado derecho se realizan de forma análoga.

Desmontar

- Doblar el burlete de la junta de la puerta hacia fuera por la zona de la cubierta del tablero de instrumentos.

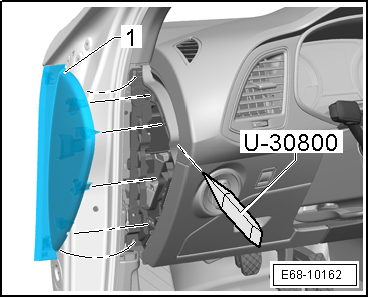

- Desprender la cubierta lateral del tablero de instrumentos -1- de sus encastres, hacia fuera, con la palanca -U30800-.

Montar

  Aviso

En la parte interior de la cubierta del tablero de instrumentos hay 4 presillas de chapa Si estas presillas permanecen adheridas en los alojamientos del tablero de instrumentos al desmontar la cubierta, habrá que desprenderlas del tablero de instrumentos. Volver a colocar luego las presillas de chapa en la cubierta del tablero de instrumentos.

- El montaje se realiza de forma análoga, pero en el sentido inverso al de las operaciones descritas.

  Aviso

Después del montaje hay que comprobar que el revestimiento haya quedado metido en el burlete de la junta de la puerta.
