Seat Leon (2013-2020) Manual de Taller: Embellecedor del tablero de instrumentos: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Palanca extractora -3370-

W00-11172

Desmontar

- Desmontar la carátula del cuadro de instrumento.

- Desmontar la radio -R- / Pantalla de la unidad de control de la unidad de mandos con pantalla para información, delante -J685- según versión.

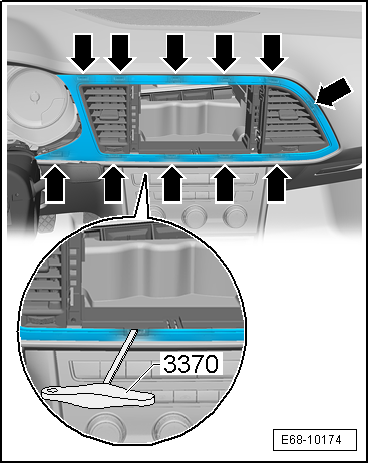

- Extraer el embellecedor actuando con la palanca extractora -3370- en los puntos señalados -flechas-.

Montar

El montaje se efectúa en el orden inverso.

E68-10174

Embellecedor del cuadro de instrumentos: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Palanca extractora -3370-

Desmontar

  Aviso

No es necesario desmontar el volante de dirección.

- Desconectar el encendido y todos los consumidores eléctricos y extraer la llave de contacto.

- Echar el volante hacia atrás/abajo todo lo que permita el regulador de la columna de dirección.

W00-11172

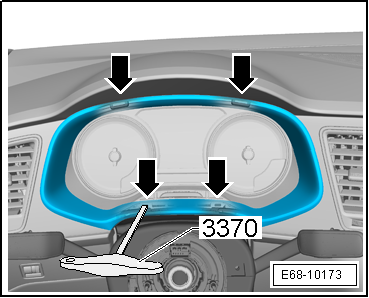

- Extraer la carátula del cuadro de instrumentos actuando con la palanca extractora -3370- en los puntos señalados -flechas-.

Montar

El montaje se efectúa en orden inverso, teniendo en cuenta lo siguiente:

- Comprobar si todos los topes de goma se han colocado correctamente en los lugares previstos de la carátula.

E68-10173

Embellecedor del altavoz: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Cuñas -T10383-

  ¡Atención!

Peligro de dañar el embellecedor del altavoz.

Hay que proceder con mucho cuidado al desmontar y montar.

W00-11251

Desmontar

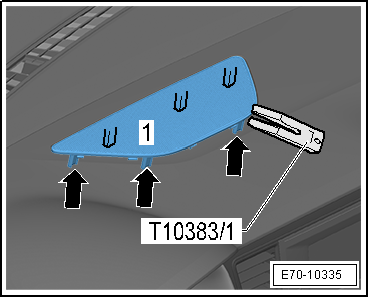

- Soltar el embellecedor del altavoz -2- cuidadosamente con la cuña -T10383/1- desencastrando los pivotes de sujeción -1- a lo largo de la juntura; para ello, introducir la cuña sólo unos 2 mm en la juntura, por debajo del embellecedor.

Montar

El montaje se efectúa en el orden inverso.

E70-10335
