Seat Leon (2013-2020) Manual de Taller: Grupo óptico trasero del portón trasero: desmontar y montar

Grupo óptico trasero del portón trasero: desmontar y montar, León / León SC

Desmontar

- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.

- Girar el interruptor de las luces a la posición "0".

- Abrir el portón.

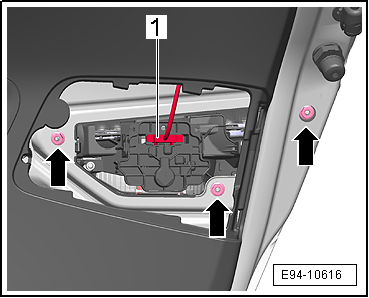

- Desencajar la tapa de servicio -1- del revestimiento portón.

- Sacar el tapón -flecha-.

- Extraer el conector -1-.

- Desenroscar las tres tuercas -flecha- del grupo óptico trasero.

- Retirar el piloto trasero.

Montar

Efectuar el montaje siguiendo el orden inverso de operaciones, teniendo en cuenta lo siguiente:

- Fijar en primer lugar los tornillos exteriores; verificando las franquicias entre los lados del grupo óptico y la carrocería.

- Garantizar el contacto de los topes del cuerpo a la carrocería.

Pares de apriete

Grupo óptico trasero del portón trasero: desmontar y montar, León ST

Desmontar

- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.

- Girar el interruptor de las luces a la posición "0".

- Abrir el portón.

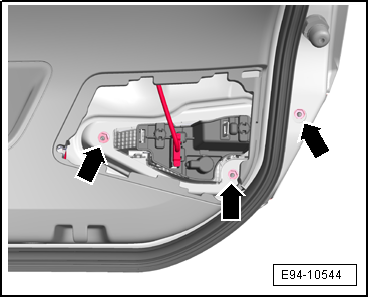

- Desencajar la tapa de servicio -1- del revestimiento portón.

- Sacar el tapón -flecha-.

- Extraer el conector -1-.

- Desenroscar las tres tuercas -flecha- del grupo óptico trasero.

- Retirar el piloto trasero.

Montar

Efectuar el montaje siguiendo el orden inverso de operaciones, teniendo en cuenta lo siguiente:

- Fijar en primer lugar los tornillos exteriores; verificando las franquicias entre los lados del grupo óptico y la carrocería.

- Garantizar el contacto de los topes del cuerpo a la carrocería.

Pares de apriete

Grupo óptico trasero del portón trasero: desmontar y montar, León / León SC LED

Desmontar

- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.

- Girar el interruptor de las luces a la posición "0".

- Abrir el portón.

- Desencajar la tapa de servicio -1- del revestimiento portón.

- Sacar el tapón -flecha-.

- Extraer el conector.

- Desenroscar las tres tuercas -flecha- del grupo óptico trasero.

- Retirar el piloto trasero.

Montar

Efectuar el montaje siguiendo el orden inverso de operaciones, teniendo en cuenta lo siguiente:

- Fijar en primer lugar los tornillos exteriores; verificando las franquicias entre los lados del grupo óptico y la carrocería.

- Garantizar el contacto de los topes del cuerpo a la carrocería.

Pares de apriete

Grupo óptico trasero del portón trasero: desmontar y montar, León ST LED

Desmontar

- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.

- Girar el interruptor de las luces a la posición "0".

- Abrir el portón.

- Desencajar la tapa de servicio -1- del revestimiento portón.

- Sacar el tapón -flecha-.

- Extraer el conector -1-.

- Desenroscar las tres tuercas -flecha- del grupo óptico trasero.

- Retirar el piloto trasero.

Montar

Efectuar el montaje siguiendo el orden inverso de operaciones, teniendo en cuenta lo siguiente:

- Fijar en primer lugar los tornillos exteriores; verificando las franquicias entre los lados del grupo óptico y la carrocería.

- Garantizar el contacto de los topes del cuerpo a la carrocería.

Pares de apriete
