Seat Leon (2013-2020) Manual de Taller: Grupo óptico trasero: desmontar y montar

Grupo óptico trasero: desmontar y montar, León / León SC

Desmontar

- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.

- Girar el interruptor de las luces a la posición "0".

- Abril el maletero y el registro lateral -1- practicado en el tapizado.

- Desenroscar el pomo de fijación -2-.

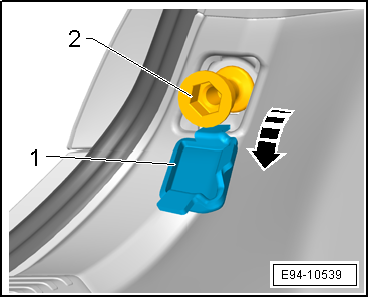

E94-10539

- Bascular el grupo óptico trasero -1- hacia fuera -flecha-.

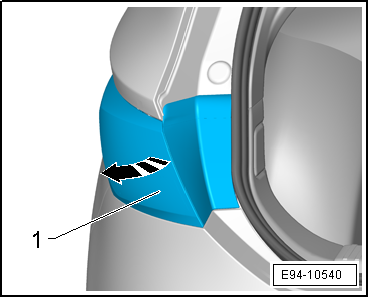

E94-10540

- Desenganchar los pernos -1- de sujeción a la carrocería.

- Desacoplar el conector eléctrico -flecha- del portalámparas.

Montar

Efectuar el montaje siguiendo el orden inverso de operaciones, teniendo en cuenta lo siguiente:

- Fijar en primer lugar los tornillos exteriores; verificando las franquicias entre los lados del grupo óptico y la carrocería.

- Garantizar el contacto de los topes del cuerpo a la carrocería.

Pares de apriete

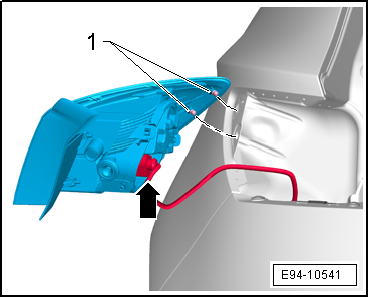

E94-10541

Pares de apriete

Grupo óptico trasero: desmontar y montar, León ST

Desmontar

- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.

- Girar el interruptor de las luces a la posición "0".

- Abrir el maletero.

- Abrir el registro lateral -1- practicado en el tapizado.

- Desenroscar el pomo de fijación -2-.

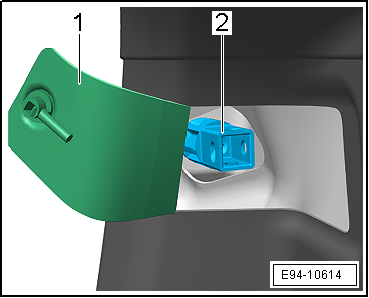

E94-10614

- Bascular el grupo óptico trasero -1- hacia fuera -flecha-.

E94-10540

- Desenganchar los pernos -1- de sujeción a la carrocería.

- Desacoplar el conector eléctrico -flecha- del portalámparas.

Montar

Efectuar el montaje siguiendo el orden inverso de operaciones, teniendo en cuenta lo siguiente:

- Fijar en primer lugar los tornillos exteriores; verificando las franquicias entre los lados del grupo óptico y la carrocería.

- Garantizar el contacto de los topes del cuerpo a la carrocería.

Pares de apriete

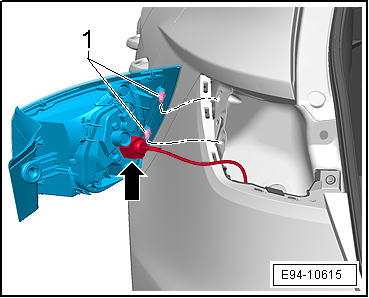

E94-10615

Pares de apriete

Grupo óptico trasero: desmontar y montar, León / León SC LED

Desmontar

- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.

- Girar el interruptor de las luces a la posición "0".

- Abril el maletero y el registro lateral -1- practicado en el tapizado.

- Desenroscar el pomo de fijación -2-.

E94-10539

- Bascular el grupo óptico trasero -1- hacia fuera -flecha-.

E94-10540

- Desenganchar los pernos -1- de sujeción a la carrocería.

- Desacoplar el conector eléctrico -flecha- del portalámparas.

Montar

Efectuar el montaje siguiendo el orden inverso de operaciones, teniendo en cuenta lo siguiente:

- Fijar en primer lugar los tornillos exteriores; verificando las franquicias entre los lados del grupo óptico y la carrocería.

- Garantizar el contacto de los topes del cuerpo a la carrocería.

Pares de apriete

E94-10541

Pares de apriete

Grupo óptico trasero: desmontar y montar, León ST LED

Desmontar

- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.

- Girar el interruptor de las luces a la posición "0".

- Abrir el maletero.

- Abrir el registro lateral -1- practicado en el tapizado.

- Desenroscar el pomo de fijación -2-.

E94-10614

- Bascular el grupo óptico trasero -1- hacia fuera -flecha-.

E94-10540

- Desenganchar los pernos -1- de sujeción a la carrocería.

- Desacoplar el conector eléctrico -flecha- del portalámparas.

Montar

Efectuar el montaje siguiendo el orden inverso de operaciones, teniendo en cuenta lo siguiente:

- Fijar en primer lugar los tornillos exteriores; verificando las franquicias entre los lados del grupo óptico y la carrocería.

- Garantizar el contacto de los topes del cuerpo a la carrocería.

Pares de apriete

E94-10615

Pares de apriete
