Seat Leon (2013-2020) Manual de Taller: Lámpara para intermitente: desmontar y montar

Lámpara para intermitente: desmontar y montar, León / León SC

Desmontar

- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.

- Girar el interruptor de las luces a la posición "0".

- Desmontar grupo óptico.

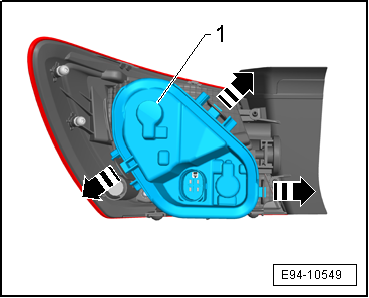

- Sacar el portalámparas -1- de la carcasa, oprimiendo para ello el estribo de bloqueo en dirección de la -flecha-.

E94-10549

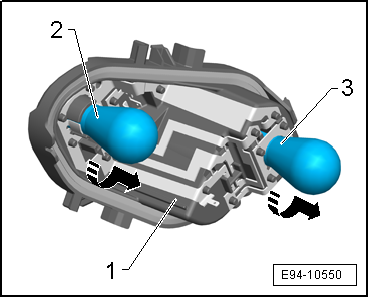

- Extraer la lámpara del intermitente trasero izquierdo -M6- o lámpara del intermitente trasero derecho -M8--2- del portalámparas -1-.

- Extraer la lámpara de freno -3- del portalámparas -1-.

Montar

Efectuar el montaje siguiendo el orden inverso de operaciones, teniendo en cuenta lo siguiente:

- Colocar las lámpara nueva en la base sin tocar la ampolla de vidrio con la mano.

E94-10550

Lámpara para intermitente: desmontar y montar, León ST

Desmontar

- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.

- Girar el interruptor de las luces a la posición "0".

- Desmontar grupo óptico.

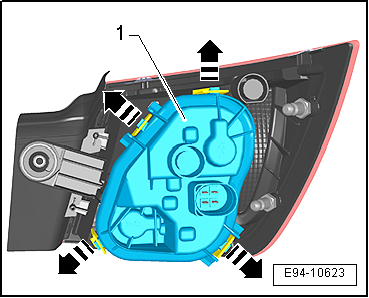

- Sacar el portalámparas -1- de la carcasa, oprimiendo para ello el estribo de bloqueo en dirección de la -flecha-.

E94-10623

- Extraer la lámpara del intermitente trasero izquierdo -M6- o lámpara del intermitente trasero derecho -M8--2- del portalámparas -1-.

- Extraer la lámpara de freno -3- del portalámparas -1-.

Montar

Efectuar el montaje siguiendo el orden inverso de operaciones, teniendo en cuenta lo siguiente:

- Colocar las lámpara nueva en la base sin tocar la ampolla de vidrio con la mano.

E94-10550

Lámpara para intermitente: desmontar y montar, León / León SC LED

Desmontar

- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.

- Girar el interruptor de las luces a la posición "0".

- Desmontar grupo óptico.

- Sacar la base portalámparas del piloto.

  ¡Atención!

No tirar excesivamente del portalámparas, para no forzar el cableado del módulo de led's.

  Aviso

El conector del modulo de led´s, es semejante al casquillo de una lámpara.

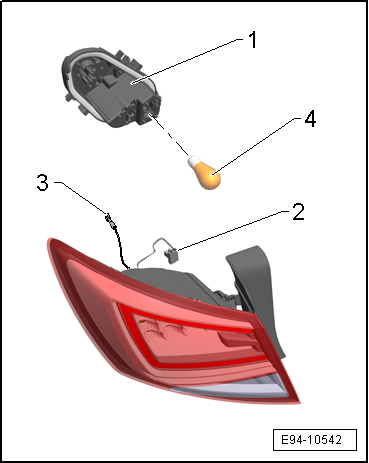

- Extraer la Lámpara del intermitente trasero izquierdo -M6- o Lámpara del intermitente trasero derecho -M8--4- del portalámparas -1-.

- Desacoplar el conector -2 y 3- (modulo de led´s) del portalámparas -1-.

Montar

Efectuar el montaje siguiendo el orden inverso de operaciones, teniendo en cuenta lo siguiente:

- Colocar las lámpara nueva en la base sin tocar la ampolla de vidrio con la mano.

- Acoplar los conectores del modulo de led´s.

- Posicionar el tramo de la instalación del modulo de led´s sin interferencia en su colocación en el piloto.

E94-10542

Lámpara para intermitente: desmontar y montar, León ST LED

Desmontar

- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.

- Girar el interruptor de las luces a la posición "0".

- Desmontar grupo óptico.

- Sacar la base portalámparas del piloto.

  ¡Atención!

No tirar excesivamente del portalámparas, para no forzar el cableado del módulo de led's.

- Extraer la Lámpara del intermitente trasero izquierdo -M6- o Lámpara del intermitente trasero derecho -M8--4- del portalámparas -1-.

- Desacoplar los conectores -2 y 3- (modulo de led´s) del portalámparas -1-.

Montar

Efectuar el montaje siguiendo el orden inverso de operaciones, teniendo en cuenta lo siguiente:

- Colocar las lámpara nueva en la base sin tocar la ampolla de vidrio con la mano.

- Acoplar los conectores del modulo de led´s.

- Posicionar el tramo de la instalación del modulo de led´s sin interferencia en su colocación en el piloto.

E94-10542
