Seat Leon (2013-2020) Manual de Taller: Lámpara de la luz trasera M2 / M4: desmontar y montar

Lámpara de la luz trasera M2 / M4: desmontar y montar, León / León SC

Desmontar

- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.

- Girar el interruptor de las luces a la posición "0".

- Abrir el portón.

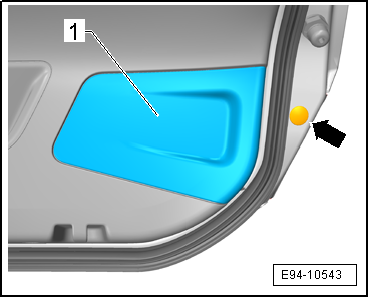

- Desencajar la tapa de servicio -1- del revestimiento portón.

E94-10543

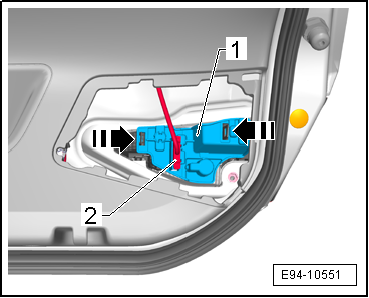

- Extraer el conector -2-, del portalámparas -1-.

- Sacar el portalámparas -1- de la carcasa, oprimiendo para ello el estribo de bloqueo en dirección de la -flecha-.

E94-10551

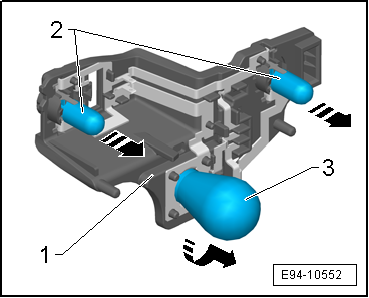

- Extraer las lámparas -2- para luz posición, de la base portalámparas -1-.

- Extraer la lámpara -3- para luz antiniebla o luz marcha atrás , de la base portalámparas -1-.

Montar

Efectuar el montaje siguiendo el orden inverso de operaciones, teniendo en cuenta lo siguiente:

- Colocar las lámparas nuevas en la base sin tocar la ampolla de vidrio con la mano.

E94-10552

Lámpara de la luz trasera M2 / M4: desmontar y montar, León ST

Desmontar

- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.

- Girar el interruptor de las luces a la posición "0".

- Abrir el portón.

- Desencajar la tapa de servicio -1- del revestimiento portón.

E94-10543

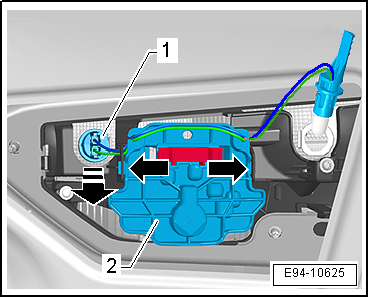

- Extraer el conector del portalámparas -2-.

- Sacar el portalámparas -2- de la carcasa, oprimiendo para ello el estribo de bloqueo en dirección de la -flecha-.

- Desconectar el conector del interior del portalámparas.

E94-10625

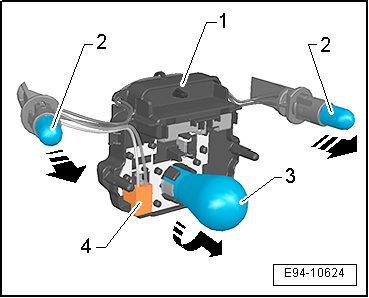

- Extraer la lámpara -3- dirección -flecha- para luz antiniebla o luz marcha atrás , de la base portalámparas -1-.

  Aviso
  • Para sustituir la lámpara antiniebla o marcha atrás , no es necesario desconectar el conector -4-.
  • Para sustituir las bombillas de posición no hace falta sacar el portalámparas -1-.

E94-10624

- Extraer las bombillas de posición -1- tirando de ellas dirección -flecha-.

E94-10625

- Extraer las lámparas -2- tirando de ella dirección -flechas-.

Montar

Efectuar el montaje siguiendo el orden inverso de operaciones, teniendo en cuenta lo siguiente:

- Colocar las lámpara nueva en la base sin tocar la ampolla de vidrio con la mano.

E94-10624

Lámpara de la luz trasera M2 / M4: desmontar y montar, León / León SC LED

Desmontar

- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.

- Girar el interruptor de las luces a la posición "0".

- Abrir el portón.

- Desencajar la tapa de servicio -1- del revestimiento portón.

E94-10543

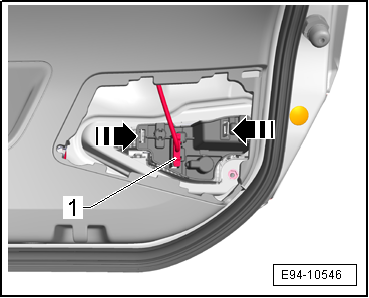

- Extraer el conector, del portalámparas -1-.

- Presionar las pestañas de retención- flechas-.

- Sacar la base portalámparas del piloto.

  ¡Atención!

No tirar excesivamente del portalámparas, para no forzar el cableado del módulo de led's.

  Aviso

El conector del modulo de led´s, es semejante al casquillo de una lámpara.

E94-10546

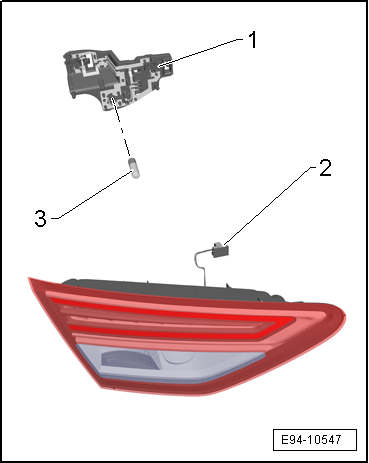

- Extraer la lámpara -3- para luz retroniebla o luz marcha atrás , de la base portalámparas -1-.

- Desacoplar el conector -2- (modulo de led´s) del portalámparas -1-.

Montar

Efectuar el montaje siguiendo el orden inverso de operaciones, teniendo en cuenta lo siguiente:

- Colocar las lámpara nueva en la base sin tocar la ampolla de vidrio con la mano.

- Acoplar el conector del modulo de led´s.

- Posicionar el tramo de la instalación del modulo de led´s sin interferencia en su colocación en el piloto.

E94-10547

Lámpara de la luz trasera M2 / M4: desmontar y montar, León ST LED

Desmontar

- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.

- Girar el interruptor de las luces a la posición "0".

- Abrir el portón.

- Desencajar la tapa de servicio -1- del revestimiento portón.

E94-10543

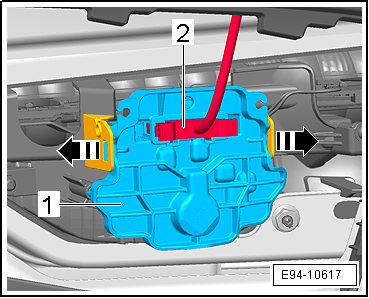

- Extraer el conector -1- del portalámparas.

- Presionar las pestañas de retención- flechas-.

- Sacar la base portalámparas del piloto.

  ¡Atención!

No tirar excesivamente del portalámparas, para no forzar el cableado del módulo de led's.

E94-10617

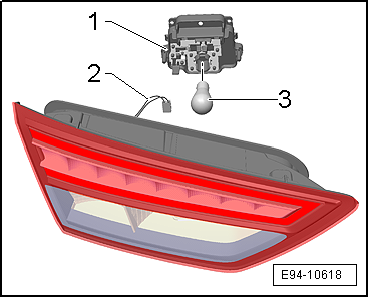

- Extraer la lámpara -3- para luz retroniebla o luz marcha atrás , de la base portalámparas -1-.

- Desacoplar el conector -2- (modulo de led´s) del portalámparas -1-.

Montar

Efectuar el montaje siguiendo el orden inverso de operaciones, teniendo en cuenta lo siguiente:

- Colocar las lámpara nueva en la base sin tocar la ampolla de vidrio con la mano.

- Acoplar el conector del modulo de led´s.

- Posicionar el tramo de la instalación del modulo de led´s sin interferencia en su colocación en el piloto.

E94-10618
