Seat Leon (2013-2020) Manual de Taller: Brazo telescópico / amortiguador, muelle

Cuadro de montaje - Brazo telescópico / amortiguador, muelle

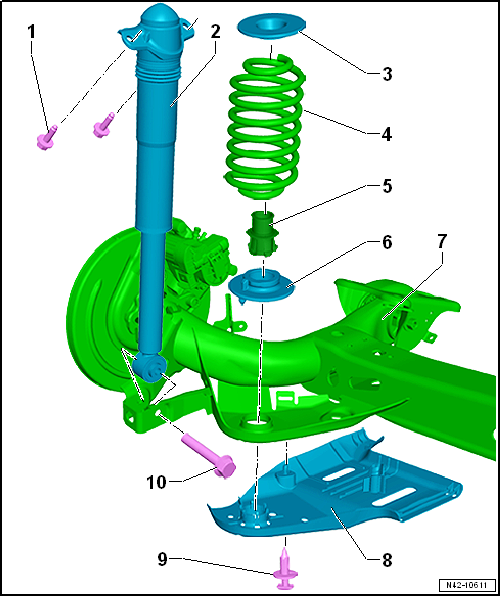

Cuadro de montaje - Brazo telescópico / amortiguador, muelle, eje de brazos longitudinales interconectados

Cuadro de montaje - Brazo telescópico / amortiguador, muelle, eje de brazos longitudinales interconectados

1 - Tornillo

  • Sustituir tras el desmontaje
  • 50 Nm +45º

2 - Amortiguador

  • Desmontar y montar
  • Los amortiguadores defectuosos siempre se desgasificarán y vaciarán antes de su desecho.

3 - Apoyo superior del muelle

  • Ponerlo en el "saliente" de la carrocería.

4 - Muelle

  • Desmontar y montar

5 - Anillo de apriete

  • Después de montar el protector antigravilla hay que hundir al ras el anillo aprisionador.

6 - Apoyo inferior del muelle

  • Extremo del muelle girado hasta el tope.
  • Al montar hay que insertar el pivote en el taladro que tiene el alojamiento del muelle en el cuerpo del eje.

7 - Cuerpo del eje

8 - Chapa antigravilla

9 - Remache expansivo

10 - Tornillo

  • Sustituir tras el desmontaje
  • Apretar siempre la unión atornillada en la posición de peso en vacío
  • 70 Nm +180º

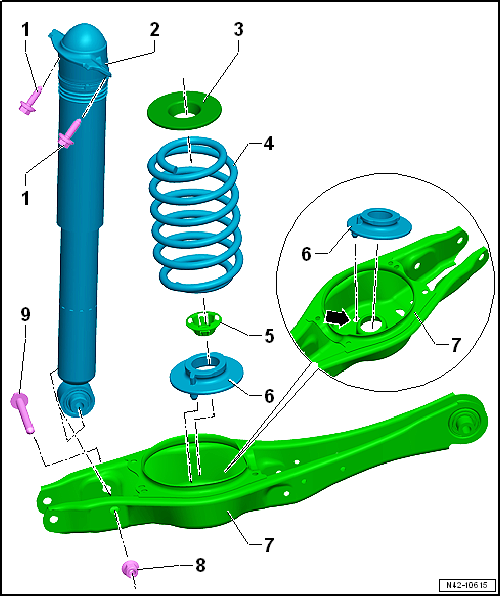

Cuadro de montaje - Brazo telescópico / amortiguador, muelle, eje multibrazo

Cuadro de montaje - Brazo telescópico / amortiguador, muelle, eje multibrazo

1 - Tornillo

  • Sustituir tras el desmontaje
  • 50 Nm +45º

2 - Amortiguador

  • Desmontar y montar
  • Observar la posición del cierre del sujetacables
  • Desgasificar y vaciar los amortiguadores defectuosos siempre antes de su desecho.

3 - Apoyo superior del muelle

  • Ponerlo en el "saliente" de la carrocería.

4 - Muelle

  • Desmontar y montar

5 - Grapa

  • Sirve de ayuda para el montaje

6 - Apoyo inferior del muelle

  • Extremo del muelle girado hasta el tope.
  • Al montar hay que insertar el pivote en el taladro del alojamiento del muelle en la parte inferior del brazo transversal -flecha-.

7 - Brazo transversal inferior

8 - Tuerca

  • Sustituir tras el desmontaje
  • Apretar siempre la unión atornillada en la posición de peso en vacío
  • 70 Nm +180º

9 - Tornillo

  • Sustituir tras el desmontaje

Amortiguador: desmontar y montar

Amortiguadores: desmontar y montar, eje de brazos longitudinales interconectados

Amortiguadores: desmontar y montar, eje de brazos longitudinales interconectados

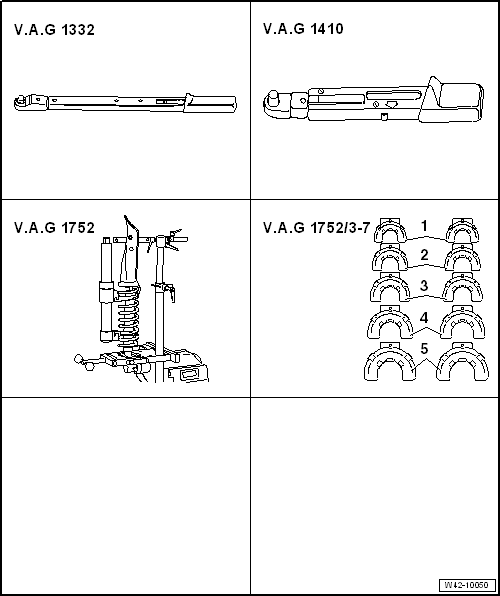

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Llave dinamométrica -V.A.G 1332-
  • Llave dinamométrica -V.A.G 1410-
  • Tensor para muelles -V.A.G 1752/1-
  • Soporte para muelles -V.A.G 1752/3A-

Desmontar

- Aflojar los tornillos de rueda.

- Elevar el vehículo.

- Desmontar la rueda.

- Desmontar el guardabarros trasero.

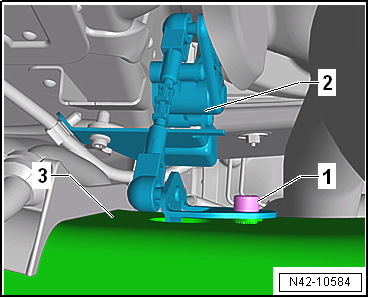

Vehículos con sensor de nivel del vehículo

- Desenroscar el tornillo -1-.

- Retirar la palanca del sensor del nivel del vehículo trasero izquierdo -G76--2- del cuerpo del eje -3-.

N42-10584

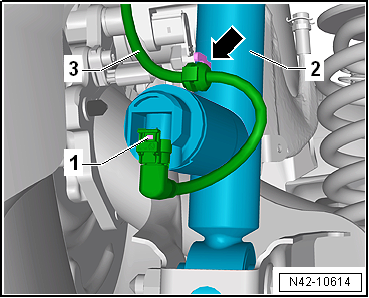

Vehículos con suspensión adaptativa DCC

- Desacoplar el conector -1- del amortiguador -2-.

- Desacoplar el cable -3- del amortiguador -2--flecha-.

  Aviso

En caso de humedad en la zona del conector, aplicar aire comprimido a los contactos situados en el amortiguador y al conector.

N42-10614

Continuación para todos los vehículos

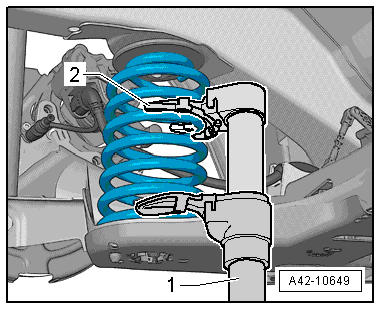

- Colocar el tensor para muelles-1-.

1 - Tensor para muelles -V.A.G 1752/1-

2 - Soporte para muelles -V.A.G 1752/3A-

  ¡ATENCIÓN!

Comprobar que el muelle helicoidal esté bien colocado en el soporte -V.A.G 1752/3A--2- (peligro de accidente).

- Tensar el muelle helicoidal hasta que el amortiguador quede destensado.

A42-10649

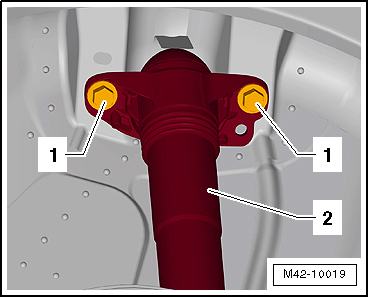

- Quitar los tornillos -1- del amortiguador -2-.

M42-10019

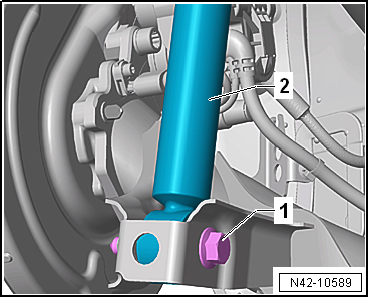

- Desenroscar el tornillo -1-.

- Extraer el amortiguador.

Montar

El montaje se efectúa en el orden inverso. Deberá tenerse en cuenta lo siguiente:

- Efectuar el ajuste básico de la electrónica de amortiguación de las ruedas en vehículos con sensor de nivel del vehículo.

Pares de apriete

  • "Cuadro de montaje - Brazo telescópico / amortiguador, muelle, eje de brazos longitudinales interconectados"
  • "Par de apriete de los tornillos de rueda"
  • Guardabarros

N42-10589

Amortiguador: desmontar y montar, eje multibrazo, amortiguador izquierdo

Amortiguador: desmontar y montar, eje multibrazo, amortiguador izquierdo

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Llave dinamométrica -V.A.G 1332-
  • Llave dinamométrica -V.A.G 1410-
  • Tensor para muelles -V.A.G 1752/1-
  • Soporte para muelles -V.A.G 1752/3A-
  • Adaptador -V.A.G 1752/9-, sin figura

Desmontar

- Aflojar los tornillos de rueda.

- Elevar el vehículo.

- Desmontar la rueda.

- Desmontar el guardabarros trasero.

Vehículos con sensor de nivel del vehículo

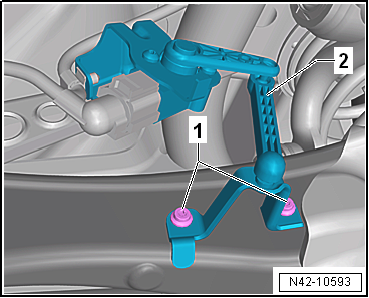

- Desenroscar los tornillos -1-.

- Desmontar el soporte del sensor de nivel del vehículo trasero izquierdo-2-.

N42-10593

Vehículos con suspensión adaptativa DCC

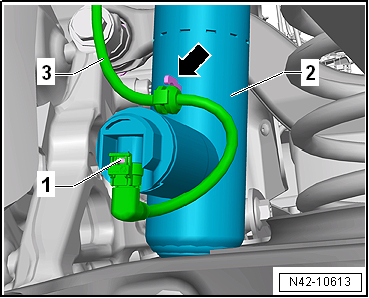

- Desacoplar el conector -1- del amortiguador -2-.

- Desacoplar el cable -3- del amortiguador -2--flecha-.

  Aviso

En caso de humedad en la zona del conector, aplicar aire comprimido a los contactos situados en el amortiguador y al conector.

N42-10613

Continuación para todos los vehículos

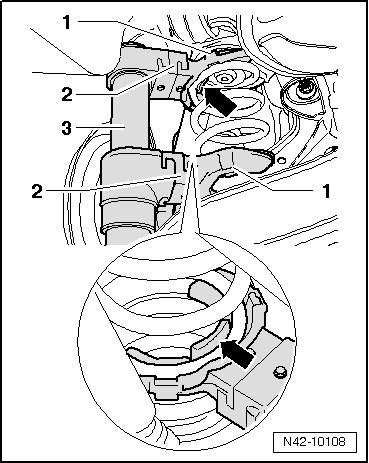

- Colocar el tensor para muelles-3-.

1 - Soporte para muelles -V.A.G 1752/3A-

2 - Adaptador -V.A.G 1752/9-

3 - Tensor para muelles -V.A.G 1752/1-

  ¡ATENCIÓN!

Comprobar que el muelle helicoidal esté bien colocado en el soporte -V.A.G 1752/3A--2- (peligro de accidente).

- Tensar el muelle helicoidal hasta que el amortiguador quede destensado.

N42-10108

- Quitar los tornillos -1- del amortiguador -2-.

M42-10019

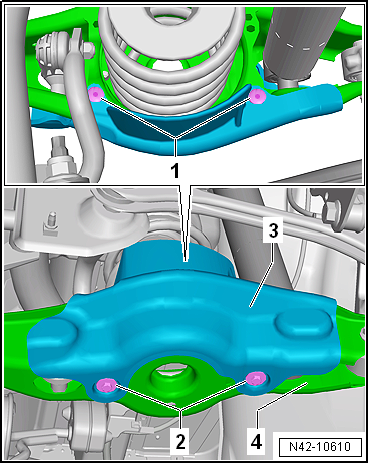

Vehículos con protector antigravilla

- Desmontar el remache expansivo -1-.

- Desenroscar los tornillos -2- del protector antigravilla -3-.

- Desmontar el protector antigravilla -3- de la parte inferior del brazo transversal -4-.

N42-10610

Continuación para todos los vehículos

- Desenroscar la tuerca -1- y quitar el tornillo -2-.

- Extraer el amortiguador.

Montar

El montaje se efectúa en el orden inverso. Deberá tenerse en cuenta lo siguiente:

- Efectuar el ajuste básico de la electrónica de amortiguación de las ruedas en vehículos con sensor de nivel del vehículo.

Pares de apriete

  • "Cuadro de montaje - Brazo telescópico / amortiguador, muelle, eje multibrazo"
  • "Cuadro de montaje - Brazo transversal"
  • "Par de apriete de los tornillos de rueda"
  • Guardabarros

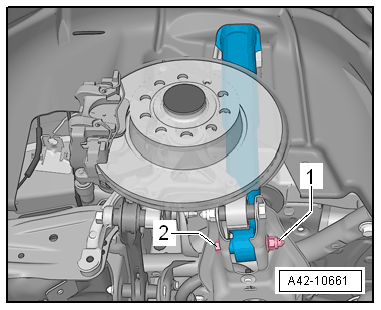

El atornillado del amortiguador con la parte inferior del brazo transversal solo se realizará en posición de peso en vacío.

A42-10661

Amortiguador: desmontar y montar, eje multibrazo, amortiguador derecho

Amortiguador: desmontar y montar, eje multibrazo, amortiguador derecho

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Llave dinamométrica -V.A.G 1332-
  • Llave dinamométrica -V.A.G 1410-
  • Tensor para muelles -V.A.G 1752/1-
  • Soporte para muelles -V.A.G 1752/3A-
  • Adaptador -V.A.G 1752/9-, sin figura

Desmontar

- Aflojar los tornillos de rueda.

- Elevar el vehículo.

- Desmontar la rueda.

- Desmontar el guardabarros trasero.

Vehículos con sensor de nivel del vehículo

- Desenroscar los tornillos -1-.

- Desmontar el soporte del sensor de nivel del vehículo trasero izquierdo-2-.

N42-10593

Vehículos con suspensión adaptativa DCC

- Desacoplar el conector -1- del amortiguador -2-.

- Desacoplar el cable -3- del amortiguador -2--flecha-.

  Aviso

En caso de humedad en la zona del conector, aplicar aire comprimido a los contactos situados en el amortiguador y al conector.

N42-10613

Continuación para todos los vehículos

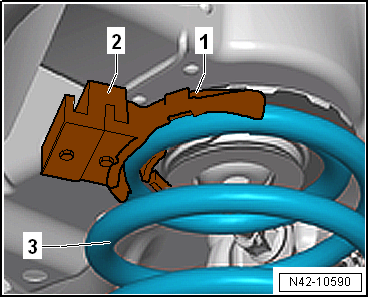

- Montar el soporte para muelles -V.A.G 1752/3A--1- con el adaptador -V.A.G 1752/9--2- en la espiral superior del muelle -3-.

N42-10590

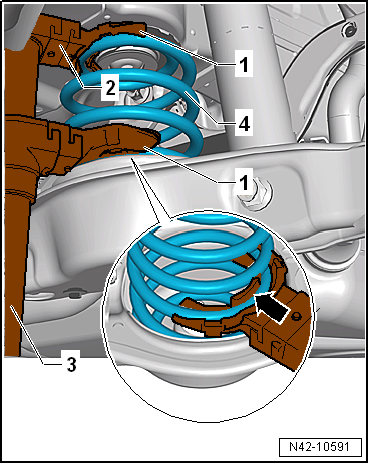

- Colocar el tensor de muelles-3- sobre el adaptador -V.A.G 1752/9--2-.

- Al mismo tiempo montar el soporte de muelles -V.A.G 1752/3A- inferior en los muelles -4-.

- Atornillar el tensor de muelles-3- con el adaptador -V.A.G 1752/9--2-.

1 - Soporte para muelles -V.A.G 1752/3A-

2 - Adaptador -V.A.G 1752/9-

3 - Tensor para muelles -V.A.G 1752/1-

4 - Muelle

  ¡ATENCIÓN!

Comprobar que el muelle helicoidal esté bien colocado en el soporte -V.A.G 1752/3A--flecha- (peligro de accidente).

- Tensar el muelle helicoidal hasta que el amortiguador quede destensado.

N42-10591

- Quitar los tornillos -1- del amortiguador -2-.

M42-10019

Vehículos con protector antigravilla

- Desmontar el remache expansivo -1-.

- Desenroscar los tornillos -2- del protector antigravilla -3-.

- Desmontar el protector antigravilla -3- de la parte inferior del brazo transversal -4-.

N42-10610

Continuación para todos los vehículos

- Desenroscar la tuerca -1- y quitar el tornillo -2-.

- Extraer el amortiguador.

Montar

El montaje se efectúa en el orden inverso. Deberá tenerse en cuenta lo siguiente:

- Efectuar el ajuste básico de la electrónica de amortiguación de las ruedas en vehículos con sensor de nivel del vehículo.

Pares de apriete

  • "Cuadro de montaje - Brazo telescópico / amortiguador, muelle, eje multibrazo"
  • "Cuadro de montaje - Brazo transversal"
  • "Par de apriete de los tornillos de rueda"
  • Guardabarros

El atornillado del amortiguador con la parte inferior del brazo transversal solo se realizará en posición de peso en vacío.

A42-10661

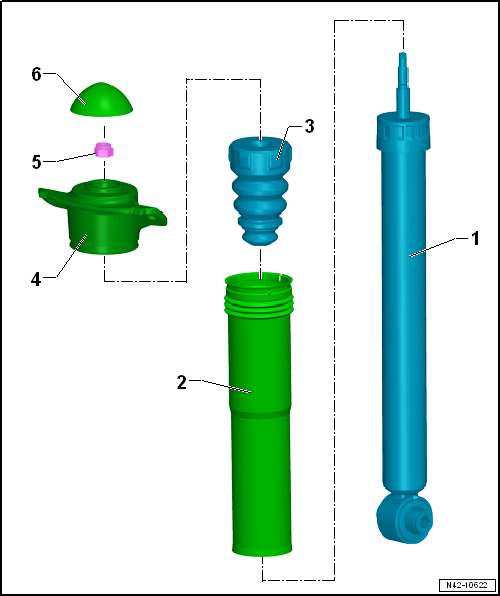

Amortiguador: reparar

Amortiguador: reparar

1 - Amortiguador

  • Desmontar y montar
  • Desgasificar y vaciar los amortiguadores defectuosos siempre antes de su desecho.
  • Comprobar el amortiguador desmontado

2 - Tubo protector

3 - Tope elástico

4 - Cojinete del amortiguador

5 - Tuerca

  • Sustituir tras el desmontaje
  • Soltar y apretar
  • 25 Nm

6 - Cubierta

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Llave dinamométrica -V.A.G 1331-

W00-11166

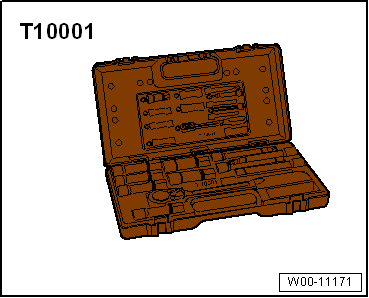

  • Juego de herramientas para amortiguadores -T10001-
  • Herramienta anular insertable de uso corriente, p. ej. "Hazet 6630c-21"

W00-11171

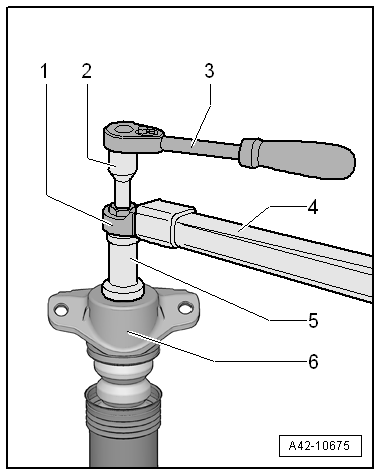

Soltar y apretar la unión roscada del cojinete del amortiguador

1 - Herramienta anular insertable de uso corriente, p. ej. "Hazet 6630c-21"

2 - Terminal insertable -T10001/9-

3 - Carraca corriente

4 - Llave dinamométrica -V.A.G 1331-

5 - Terminal insertable -T10001/1-

6 - Alojamiento del amortiguador

El montaje se efectúa en el orden inverso. Deberá tenerse en cuenta lo siguiente:

A42-10675

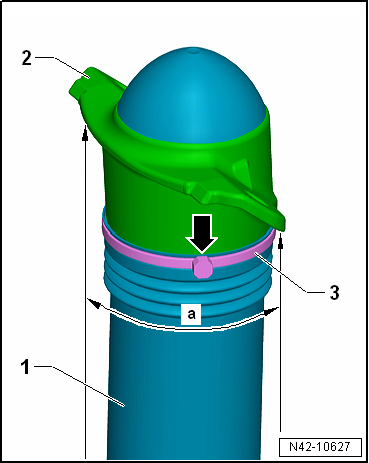

- Introducir el tubo protector -1- en el alojamiento del amortiguador -2-.

- Montar y apretar el sujetacables -3-.

  Aviso

El cierre -flecha- del sujetacables -3- se ha de encontrar en la zona -a-.

Pares de apriete

  • "Amortiguador: reparar"

N42-10627

Muelle: desmontar y montar

Muelle: desmontar y montar, eje de brazos longitudinales interconectados

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Tensor para muelles -V.A.G 1752/1-
  • Soporte para muelles -V.A.G 1752/3A-
  • Adaptador -V.A.G 1752/9-, sin figura

Desmontar

- Aflojar los tornillos de rueda.

- Elevar el vehículo.

- Desmontar la rueda.

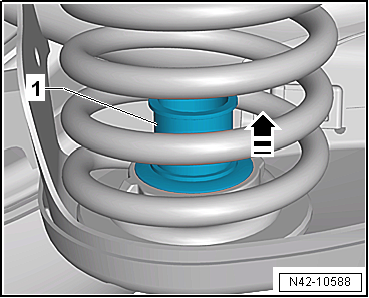

- Extraer el clip -1- en la dirección de la -flecha- hasta el tope.

N42-10588

- Colocar el tensor para muelles-1-.

1 - Tensor para muelles -V.A.G 1752/1-

2 - Soporte para muelles -V.A.G 1752/3A-

  ¡ATENCIÓN!

Comprobar que el muelle helicoidal esté bien colocado en el soporte -V.A.G 1752/3A--2- (peligro de accidente).

- Tensar el muelle helicoidal hasta que se pueda sacar el mismo.

  Aviso

Para apretar el tensor hay que utilizar una llave o una carraca reversible.

Montar

El montaje se efectúa en el orden inverso. Deberá tenerse en cuenta lo siguiente:

- Comprobar que la base no esté dañada.

- En caso necesario, sustituir la base.

A42-10649

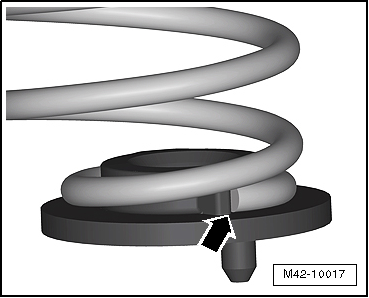

- Colocar la base sobre la parte inferior del muelle helicoidal.

El extremo del muelle -flecha- deberá quedar apoyado en el tope del apoyo inferior del muelle.

- Montar el muelle con su apoyo.

- El apoyo inferior del muelle tiene un pivote.

- Colocar este pivote en el taladro del eje de brazos longitudinales interconectados.

M42-10017

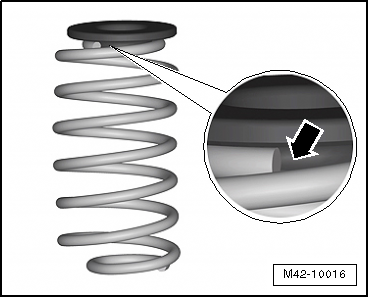

- Colocar el apoyo superior en el extremo superior del muelle.

- El talón del apoyo del muelle -flecha- deberá quedar correctamente apoyado en el muelle helicoidal.

- Distender el muelle al tiempo que se coloca su apoyo superior sobre el resalte de la carrocería.

- Retirar el tensor para muelles.

M42-10016

- Presionar el clip -1- en el sentido opuesto a la dirección de la -flecha- hasta el tope.

Pares de apriete

  • "Par de apriete de los tornillos de rueda"

N42-10588

Muelle: desmontar y montar, eje multibrazo, muelle izquierdo (tracción delantera), muelles izquierdo y derecho (tracción total)

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Tensor para muelles -V.A.G 1752/1-
  • Soporte para muelles -V.A.G 1752/3A-
  • Adaptador -V.A.G 1752/9-, sin figura

Desmontar

- Aflojar los tornillos de rueda.

- Elevar el vehículo.

- Desmontar la rueda.

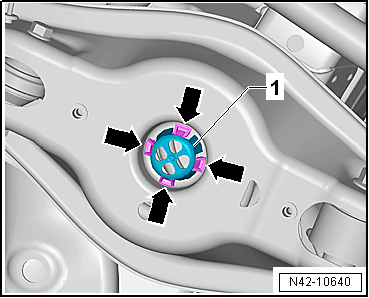

- Presionar hacia dentro las pestañas -flechas- de la ayuda para el montaje -1-.

- Extraer la ayuda para el montaje -1- hacia arriba.

N42-10640

- Colocar el tensor para muelles-3-.

1 - Soporte para muelles -V.A.G 1752/3A-

2 - Adaptador -V.A.G 1752/9-

3 - Tensor para muelles -V.A.G 1752/1-

  ¡ATENCIÓN!

Comprobar que el muelle helicoidal esté bien colocado en el soporte -V.A.G 1752/3A--2- (peligro de accidente).

- Tensar el muelle helicoidal hasta que se pueda sacar el mismo.

  Aviso

Para apretar el tensor hay que utilizar una llave o una carraca reversible.

Montar

El montaje se efectúa en el orden inverso. Deberá tenerse en cuenta lo siguiente:

- Comprobar que la base no esté dañada.

- En caso necesario, sustituir la base.

N42-10108

- Colocar la base sobre la parte inferior del muelle helicoidal.

El extremo del muelle -flecha- deberá quedar apoyado en el tope del apoyo inferior del muelle.

- Montar el muelle con su apoyo.

- El apoyo inferior del muelle tiene un pivote.

M42-10017

- Este pivote se tiene que introducir por el taladro del brazo transversal inferior -flecha-.

A42-10589

- Colocar el apoyo superior en el extremo superior del muelle.

- El talón del apoyo del muelle -flecha- deberá quedar correctamente apoyado en el muelle helicoidal.

- Distender el muelle al tiempo que se coloca su apoyo superior sobre el resalte de la carrocería.

- Retirar el tensor para muelles.

M42-10016

- Colocar la ayuda para el montaje -1- y presionar hacia abajo.

- Las pestañas -flechas- tienen que encastrar.

Pares de apriete

  • "Par de apriete de los tornillos de rueda"

N42-10640

Muelle: desmontar y montar, eje multibrazo, muelle derecho, tracción delantera

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Tensor para muelles -V.A.G 1752/1-
  • Soporte para muelles -V.A.G 1752/3A-
  • Adaptador -V.A.G 1752/9-, sin figura

Desmontar

- Aflojar los tornillos de rueda.

- Elevar el vehículo.

- Desmontar la rueda.

- Desmontar el guardabarros trasero.

- Quitar los tornillos -1- del amortiguador -2-.

M42-10019

- Presionar hacia dentro las pestañas -flechas- de la ayuda para el montaje -1-.

- Extraer la ayuda para el montaje -1- hacia arriba.

N42-10640

- Montar el soporte para muelles -V.A.G 1752/3A--1- con el adaptador -V.A.G 1752/9--2- en la espiral superior del muelle -3-.

N42-10590

- Colocar el tensor de muelles-3- sobre el adaptador -V.A.G 1752/9--2-.

- Al mismo tiempo montar el soporte de muelles -V.A.G 1752/3A- inferior en los muelles -4-.

- Atornillar el tensor de muelles-3- con el adaptador -V.A.G 1752/9--2-.

1 - Soporte para muelles -V.A.G 1752/3A-

2 - Adaptador -V.A.G 1752/9-

3 - Tensor para muelles -V.A.G 1752/1-

4 - Muelle

  ¡ATENCIÓN!

Comprobar que el muelle helicoidal esté bien colocado en el soporte -V.A.G 1752/3A--flecha- (peligro de accidente).

- Tensar el muelle helicoidal hasta que se pueda sacar el mismo.

  Aviso

Para apretar el tensor hay que utilizar una llave o una carraca reversible.

Montar

El montaje se efectúa en el orden inverso. Deberá tenerse en cuenta lo siguiente:

  Aviso

N42-10591

Si ha sustituido el muelle, se tendrá que tensar como se describe a continuación en el tensor de muelles -V.A.G 1752/1-:

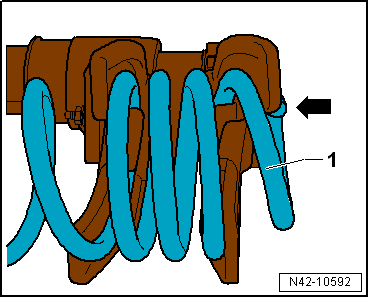

- Tensar el muelle -1- con las 4 espirales superiores en el tensor de muelles -V.A.G 1752/1- hasta el tope. El extremo de la espiral tiene que tener contacto con el soporte de muelles -V.A.G 1752/3A--flecha-

  ¡ATENCIÓN!

Comprobar que el muelle helicoidal esté bien colocado en el soporte -V.A.G 1752/3A- (peligro de accidentes).

N42-10592

- Comprobar que la base no esté dañada.

- En caso necesario, sustituir la base.

- Colocar la base sobre la parte inferior del muelle helicoidal.

El extremo del muelle -flecha- deberá quedar apoyado en el tope del apoyo inferior del muelle.

- Montar el muelle con su apoyo.

- El apoyo inferior del muelle tiene un pivote.

M42-10017

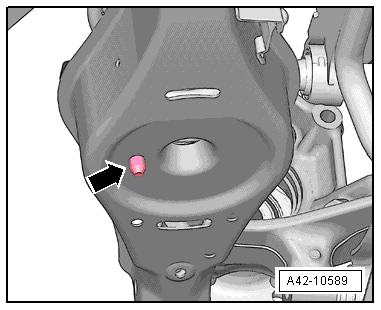

- Este pivote se tiene que introducir por el taladro del brazo transversal inferior -flecha-.

A42-10589

- Colocar el apoyo superior en el extremo superior del muelle.

- El talón del apoyo del muelle -flecha- deberá quedar correctamente apoyado en el muelle helicoidal.

M42-10016

- Destensar el muelle -4- al tiempo que se coloca su apoyo superior sobre el resalte de la carrocería.

- Desatornillar y extraer el tensor de muelles-3- del adaptador -V.A.G 1752/9--2-.

1 - Soporte para muelles -V.A.G 1752/3A-

2 - Adaptador -V.A.G 1752/9-

3 - Tensor para muelles -V.A.G 1752/1-

4 - Muelle

N42-10591

- Extraer el soporte para muelles -V.A.G 1752/3A--1- con el adaptador -V.A.G 1752/9--2-.

N42-10590

- Colocar la ayuda para el montaje -1- y presionar hacia abajo.

- Las pestañas -flechas- tienen que encastrar.

Pares de apriete

  • "Par de apriete de los tornillos de rueda"

N42-10640

    LEER SIGUIENTE:

     Conjunto cojinete de rueda, brazo longitudinal

    Cuadro de montaje - Conjunto cojinete de rueda Cuadro de montaje - Conjunto cojinete de rueda, eje de brazos longitudinales interconectados 1 - Capuchón protector Sustituir tras e

     Mangueta: desmontar y montar

    Mangueta: desmontar y montar, eje multibrazo, tracción delantera Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios Llave dinamométrica -V.A.

     Conjunto de cojinete de rueda: desmontar y montar

    Conjunto de cojinete de rueda: desmontar y montar, eje de brazos longitudinales interconectados Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesario

    VER MAS:

     Seat Leon (2013-2020) Manual de Taller. Luz interior / luz de lectura delanteras: desmontar y montar

    Luz interior / luz de lectura delanteras: desmontar y montar, vehículos sin alarma antirrobo Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios Palanca -U30800- Desmontar - Desconectar el encendido, apagar todos los consumidores el

     Seat Leon (2013-2020) Manual de Taller. Descripción de las herramientas

      ¡ATENCIÓN!¡Peligro de sufrir lesiones! Respetar los adhesivos dispuestos en el vehículo que advierten sobre componentes sometidos a tensión elevada. Para trabajos de reparación se tiene que descargar la tensión residual. Ciertas herramientas disponen de un estribo de s

    Manuales para autos


    Nuevo | Top | Mapa del sitio | Buscar | © 2020-2024 www.cmanes.net 0.0071
