Seat Leon (2013-2020) Manual de Taller: Eje trasero

Cuadro general - Eje trasero

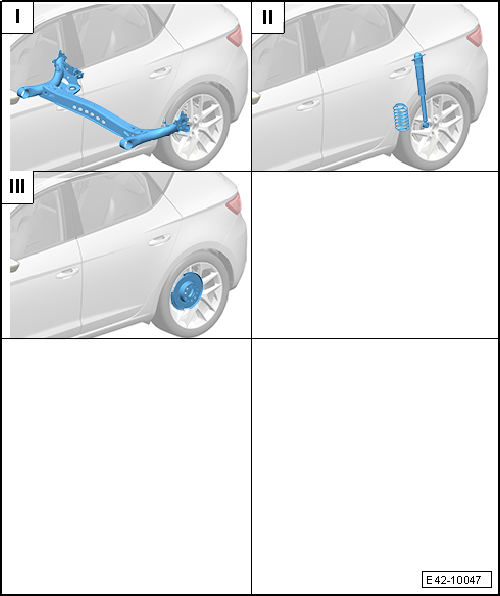

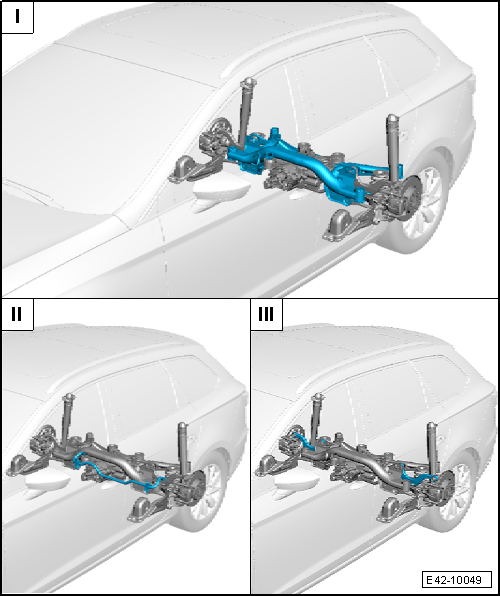

Cuadro general - Eje trasero, eje de brazos longitudinales interconectados

I - "Cuerpo del eje"

II - "Brazo telescópico / amortiguador, muelle"

III - "Conjunto cojinete de rueda, brazo longitudinal"

Cuadro general - Eje trasero, eje multibrazo

I - "Puente soporte de la mecánica"

II - "Barra estabilizadora"

III - "Brazo oscilante, barra de acoplamiento"

IV - "Brazo telescópico / amortiguador, muelle"

V - "Conjunto cojinete de rueda, brazo longitudinal"

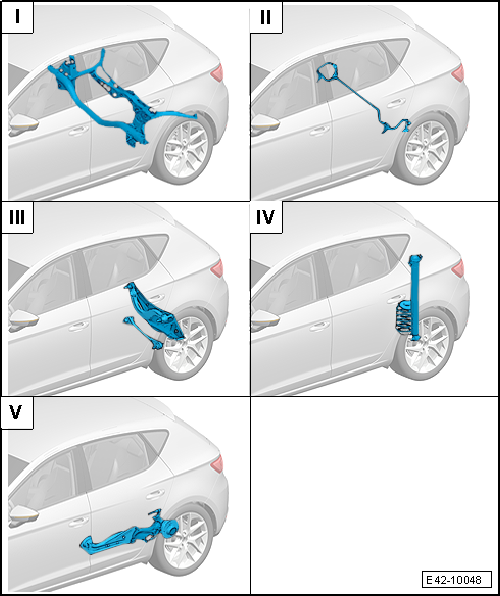

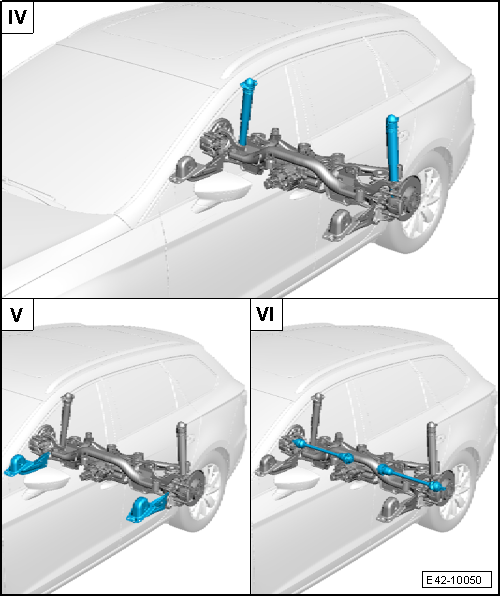

Cuadro general - Eje trasero, eje multibrazo, tracción total

I - "Puente soporte de la mecánica"

II - "Barra estabilizadora"

III - "Brazo oscilante, barra de acoplamiento"

IV - "Brazo telescópico / amortiguador, muelle"

V - "Conjunto cojinete de rueda, brazo longitudinal"

VI - "Palier"

Eje trasero: bajar

Eje trasero: bajar, eje multibrazo, tracción delantera

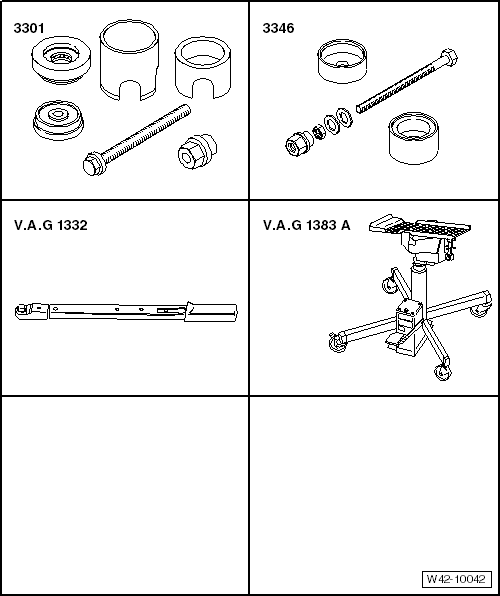

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Útil de montaje -3301-
• Útil de montaje -3346-
• Llave dinamométrica -V.A.G 1332-
• Elevador de grupos motopropulsores -V.A.G 1383 A-

Bajar el puente soporte de la mecánica con sus componentes

- Soltar los tornillos de rueda.

- Elevar el vehículo.

- Desmontar las ruedas.

- Desatornillar las pinzas de freno a ambos lados del vehículo y colgarlas de la carrocería.

- Desmontar los muelles.

- Desmontar el silenciador final del sistema de escape.

Vehículos con sensor de nivel del vehículo

- Desacoplar el conector -1-.

Continuación para todos los vehículos

- Desacoplar y liberar a izquierda y derecha el conector eléctrico -1- del sensor de revoluciones del ABS.

- Desmontar el mazo de cables eléctricos en las sujeciones -flechas- y liberarlo.

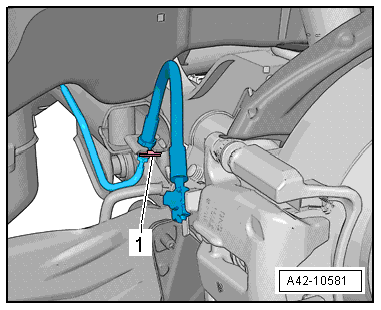

- Extraer la grapa de sujeción -1- por ambos lados del vehículo.

- Soltar la tubería de freno de su soporte.

No desacoplar la tubería de freno.

- Amarrar el vehículo, por ambos lados, a los brazos de la plataforma elevadora con las correas -T10038-.

• 1 - Correa tensora -T10038-

  ¡ATENCIÓN!

¡Si no se amarra el vehículo, podría resbalar de la plataforma!

- Fijar el puente soporte de la mecánica por ambos tornillos delanteros.

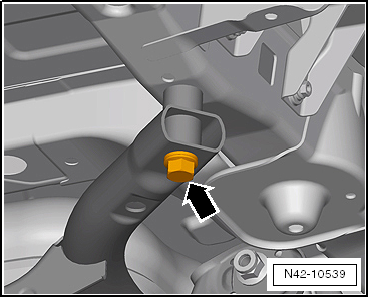

- Desmontar el tornillo trasero derecho del puente soporte de la mecánica -flecha-.

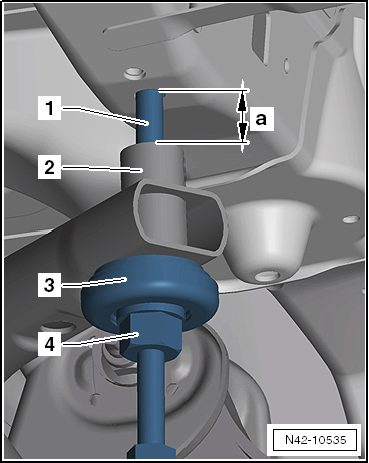

- Enroscar el husillo -3346/2- con el cojinete de empuje del útil de montaje -3301- y la tuerca -3346/3- en la rosca del larguero.

1 - Husillo -3346/2-

2 - Puente soporte de la mecánica

3 - Cojinete de empuje del útil de montaje -3301-

4 - Tuerca -3346/3-

- Desmontar el tornillo trasero izquierdo del puente soporte de la mecánica.

- Girar la tuerca -3346/3- en el husillo -3346/2- hasta que el puente soporte haya bajado hasta la cota -a- = 40 mm.

Montar el puente soporte de la mecánica con sus componentes

El montaje se efectúa en el orden inverso. Deberá tenerse en cuenta lo siguiente:

Pares de apriete

• "Puente soporte de la mecánica"
• "Par de apriete de los tornillos de rueda"
• Abrazadera doble de tubos de escape.

• Efectuar el ajuste básico de la electrónica de amortiguación de las ruedas en vehículos con sensor de nivel del vehículo.
• Efectuar el ajuste básico de los faros en vehículos con sensor de nivel del vehículo.

- Necesidad de una alineación de los ejes.

Eje trasero: desmontar y montar

Eje trasero: desmontar y montar, eje de brazos longitudinales interconectados

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Llave dinamométrica -V.A.G 1332-

• Elevador de grupos motopropulsores -V.A.G 1383 A-

Desmontar

- Aflojar los tornillos de rueda.

- Elevar el vehículo.

- Desmontar la rueda.

- Desbloquear y desacoplar el conector del sensor de revoluciones trasero derecho e izquierdo.

- Desencajar el cable del soporte del cuerpo del eje.

- Desmontar la pinza a derecha e izquierda y engancharlo con un alambre a la carrocería.

- Desmontar el cable de freno de mano a derecha e izquierda.

Vehículos con sensor de nivel del vehículo

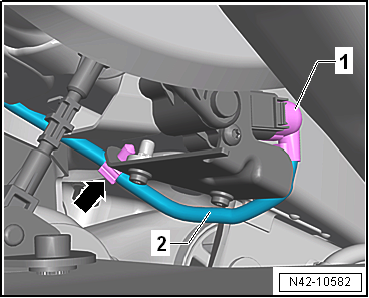

- Desbloquear el conector -1- en el sensor del nivel del vehículo trasero izquierdo -G76- y desacoplarlo.

- Desencajar el cable -2- del clip -flecha-.

Continuación para todos los vehículos

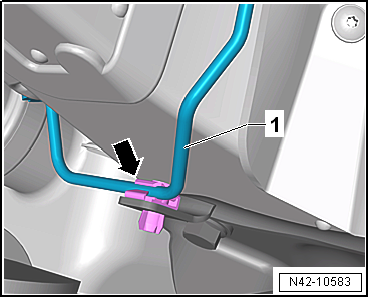

- Desencajar la tubería de freno -1- del bloque soporte derecho del clip -flecha-.

El clip quedará inservible y se tendrá que sustituir.

- Desmontar los muelles.

- Amarrar el vehículo, por ambos lados, a los brazos de la plataforma elevadora con las correas -T10038-.

1 - Correa tensora -T10038-

  ¡ATENCIÓN!

¡Si no se amarra el vehículo, podría resbalar de la plataforma!

- Colocar debajo el elevador de grupos motopropulsores -V.A.G 1383 A-.

- Marcar la posición de los tornillos -flechas- en el bloque soporte -1- por los lados derecho e izquierdo del vehículo y desatornillar.

Ignorar la pos. -2-.

- Desatornillar el eje trasero de los amortiguadores -flechas-.

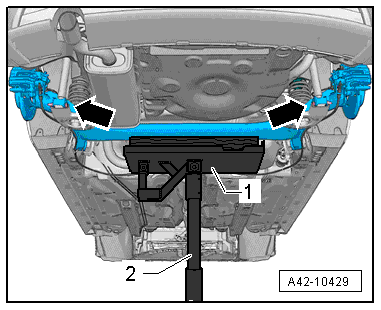

- Bajar el eje trasero con el elevador de grupos motopropulsores -V.A.G 1383 A--1-.

1 - Elevador del grupo motopropulsor -V.A.G 1383 A-

2 - Soporte universal para cajas de cambios -V.A.G 1359/2-

Montar

El montaje se efectúa en el orden inverso. Deberá tenerse en cuenta lo siguiente:

• Apretar la unión atornillada del amortiguador al cuerpo del eje en la posición de peso en vacío.

Pares de apriete

• "Cuadro de montaje - Cuerpo del eje"
• "Cuadro de montaje - Brazo telescópico / amortiguador, muelle, eje de brazos longitudinales interconectados"
• "Par de apriete de los tornillos de rueda"
• Tornillos de la pinza de freno y del disco de freno

• Efectuar el ajuste básico de la electrónica de amortiguación de las ruedas en vehículos con sensor de nivel del vehículo.
• Efectuar el ajuste básico de los faros en vehículos con sensor de nivel del vehículo.

Eje trasero: desmontar y montar, eje multibrazo

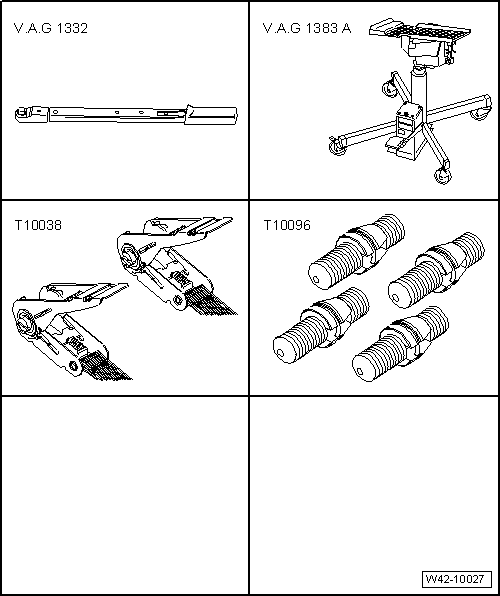

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Llave dinamométrica -V.A.G 1332-
• Elevador del grupo motopropulsor -V.A.G 1383 A-
• Correa tensora -T10038-
• Útil de fijación -T10096-

Desmontar el puente soporte de la mecánica con sus componentes

- Aflojar los tornillos de rueda.

- Elevar el vehículo.

- Desmontar las ruedas.

- Desacoplar y liberar a izquierda y derecha el conector eléctrico del sensor para régimen del ABS.

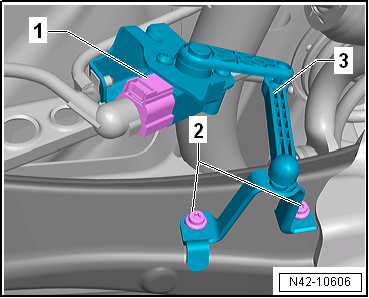

Vehículos con sensor de nivel del vehículo

- Desacoplar el conector -1-.

- Desenroscar los tornillos -2-.

- Desmontar el sensor de nivel del vehículo trasero izquierdo -G76--3- del brazo transversal.

Continuación para todos los vehículos

- Desmontar los muelles.

- Desenroscar la tuerca -1- y quitar el tornillo -2-.

- Extraer la grapa de sujeción -1- por ambos lados del vehículo.

- Soltar la tubería de freno de su soporte.

No desacoplar la tubería de freno.

- Desmontar a derecha e izquierda las pinzas de freno y fijarlas a la carrocería con las conducciones empalmadas.

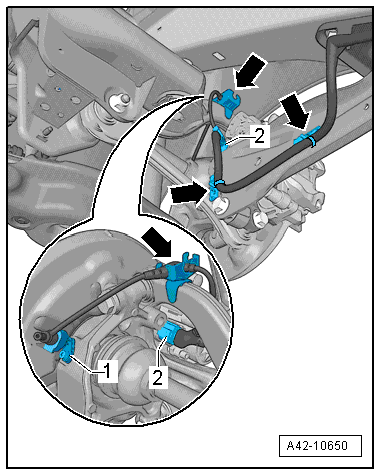

- Extraer primero el cable del freno de mano -1- de las pestañas de retención y seguidamente del soporte -2-.

- Desmontar el silenciador final del sistema de escape.

- Amarrar el vehículo, por ambos lados, a los brazos de la plataforma elevadora con las correas -T10038-.

• 1 - Correa tensora -T10038-

  ¡ATENCIÓN!

¡Si no se amarra el vehículo, podría resbalar de la plataforma!

- Fijar el puente soporte de la mecánica.

- Marcar la posición de los tornillos -flechas- en el bloque soporte -1- por los lados derecho e izquierdo del vehículo y desatornillar.

Ignorar la pos. -2-.

- Bajar con cuidado 30 mm como máximo el puente soporte de la mecánica con sus componentes.

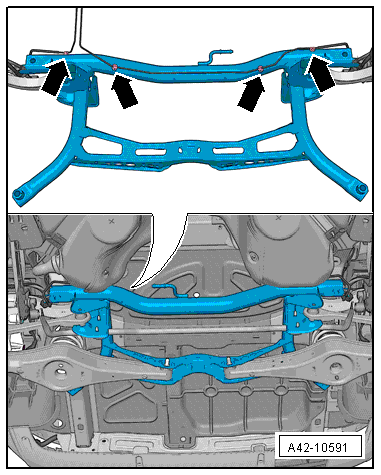

- Desenganchar la tubería de freno de los clips -flechas-.

• Al hacerlo, los clips se rompen y hay que sustituirlos.
• La figura muestra el puente soporte de la mecánica desmontado, visto desde arriba.

- Bajar el puente soporte de la mecánica con sus componentes.

Al bajarlo hay que comprobar que haya suficiente espacio para las tuberías de freno y los cables.

Montar el puente soporte de la mecánica con sus componentes

El montaje se efectúa en el orden inverso. Deberá tenerse en cuenta lo siguiente:

Pares de apriete

• "Puente soporte de la mecánica"
• "Cuadro de montaje - Brazo longitudinal"
• "Cuadro de montaje - Brazo telescópico / amortiguador, muelle, eje multibrazo"
• "Cuadro de montaje - Sensor de nivel del vehículo trasero, eje multibrazo, tracción delantera"
• "Par de apriete de los tornillos de rueda"
• Tornillos de la pinza de freno y del disco de freno
• Abrazadera doble de tubos de escape

• Efectuar el ajuste básico de la electrónica de amortiguación de las ruedas en vehículos con sensor de nivel del vehículo.
• Efectuar el ajuste básico de los faros en vehículos con sensor de nivel del vehículo.

- Necesidad de alineación de ejes.
