Seat Leon (2013-2020) Manual de Taller: Airbags para la cabeza

Cuadro de montaje - Airbag para la cabeza

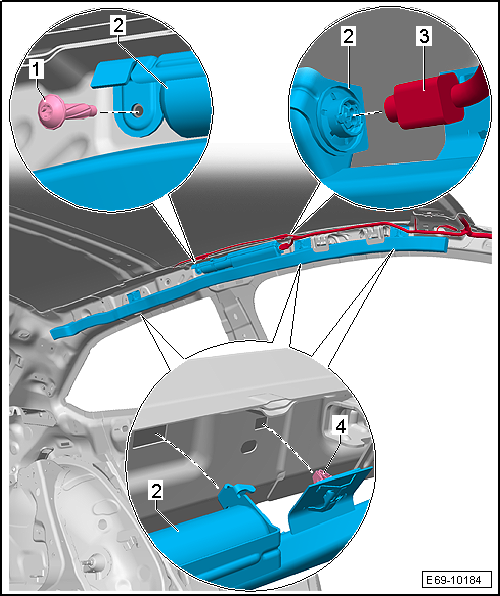

Cuadro de montaje - Airbag para la cabeza, modelo 2 puertas

1 - Tornillo

• Sustituir
• 5 Nm

2 - Airbag para la cabeza

• Lado del conductor: con detonador del airbag de cortinilla del lado del conductor -N251-
• Lado del acompañante: con detonador del airbag de cortinilla del lado del acompañante -N252-

  ¡ATENCIÓN!

Observar las prescripciones de seguridad relativas a los componentes pirotécnicos.

• Desmontar y montar

3 - Conector eléctrico

• Lado del conductor: con detonador del airbag de cortinilla del lado del conductor -N251-
• Lado acompañante: con detonador para airbag de cabeza lado acompañante -N252-
• Desacoplar y acoplar

4 - Clip de sujeción

• 4 unidades
• Desmontar y montar

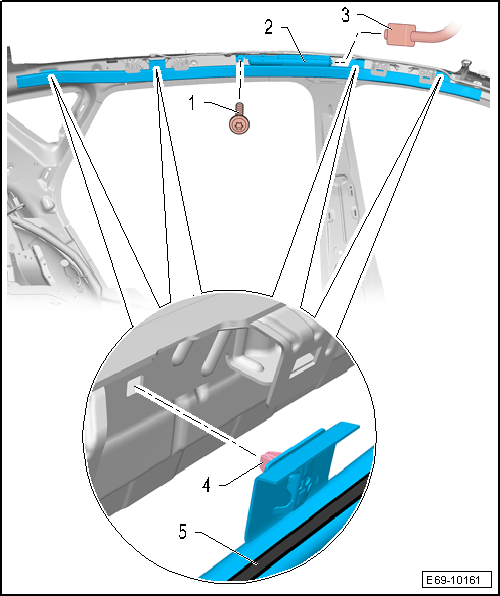

Cuadro de montaje - Airbag para la cabeza, modelo 4 puertas y ST

1 - Tornillo

• Sustituir
• 5 Nm

2 - Airbag para la cabeza

• Lado del conductor: con detonador del airbag de cortinilla del lado del conductor -N251-
• Lado del acompañante: con detonador del airbag de cortinilla del lado del acompañante -N252-

  ¡ATENCIÓN!

Observar las prescripciones de seguridad relativas a los componentes pirotécnicos.

• Desmontar y montar

3 - Conector eléctrico

• Lado del conductor: con detonador del airbag de cortinilla del lado del conductor -N251-
• Lado acompañante: con detonador para airbag de cabeza lado acompañante -N252-
• Desacoplar y acoplar

4 - Clip de sujeción

• 4 unidades
• Desmontar y montar

5 - Línea negra

• Sirve de protección antitorsión
• Tras el montaje debe quedar visible en toda su longitud

Airbag para la cabeza con detonador: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

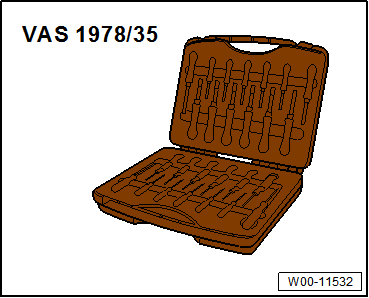

• Útil de desbloqueo -VAS 1978/17- del juego de útiles de desbloqueo -VAS 1978/35-

• Llave dinamométrica 2-10 nm -VAG 1783-

Desmontar

  ¡ATENCIÓN!

• Observar las prescripciones de seguridad relativas a los componentes pirotécnicos.
• Observar las normas para desechar componentes pirotécnicos.

- Desembornar el cable de masa de la batería estando el encendido conectado.

- Desmontar el revestimiento de techo.

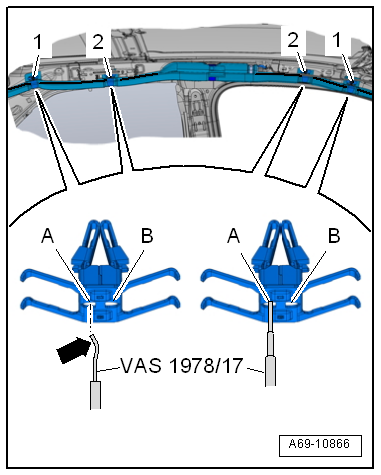

- Desenganchar de la carrocería los clips de sujeción -1, 2- de las orejetas de sujeción para el airbag para la cabeza.

- Para ello, meter el útil de desbloqueo -VAS 1978/17- con la "cuchara"-flecha- con mucho tacto, justo hasta el tope en el hueco -A-, como se muestra en la figura.

- Al mismo tiempo sacar de la carrocería la parte izquierda del clip de sujeción.

- Sacar de nuevo el útil de desbloqueo -VAS 1978/17- y asegurarse de que el clip de sujeción no se vuelva a enclavar por el lado que se acaba de soltar.

- Girar el útil de desbloqueo -VAS 1978/17- 180º y repetir el proceso en el hueco -B-.

  ¡ATENCIÓN!

Antes de manejar componentes pirotécnicos (p. ej. separación del conector eléctrico) la persona que los maneje se ha de "descargar electrostáticamente". Para ello tocar brevemente, por ejemplo, el resbalón de la puerta.

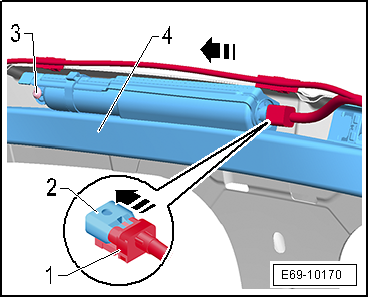

- Para ello extraer el seguro del conector -2--flecha- y desenchufar el conector eléctrico -1-.

- Desenroscar el tornillo -3- en el airbag para la cabeza -4-.

- Desenganchar el airbag para la cabeza -4-, del alojamiento en la carrocería y desplazarlo hacia atrás.

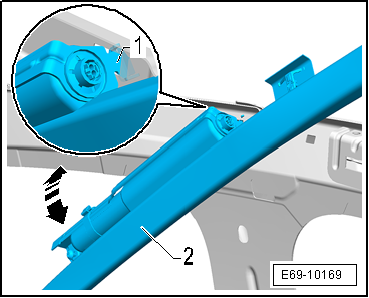

- Desenganchar el airbag para la cabeza -2-, por la parte posterior, del alojamiento en la carrocería -1- y retirarlo -flecha-.

Montar

El montaje se efectúa en el orden inverso, teniendo en cuenta lo siguiente:

  ¡ATENCIÓN!

• Observar las prescripciones de seguridad relativas a los componentes pirotécnicos.
• Respetar siempre la secuencia de montaje del airbag de cabeza
• Antes de manejar componentes pirotécnicos (por ejemplo, acoplamiento del conector eléctrico), la persona que los maneje se ha de "descargar electrostáticamente". Para ello tocar brevemente, por ejemplo, el resbalón de la puerta.

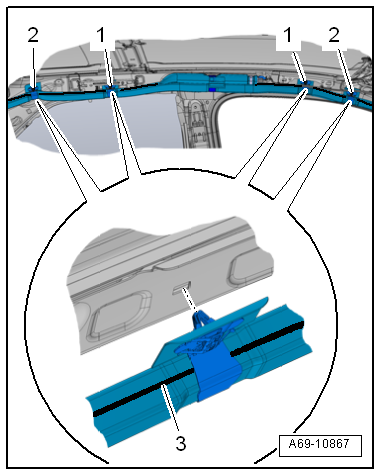

- Enclavar en la carrocería los clips de sujeción del airbag para la cabeza siguiendo la secuencia -1, 2- hasta que se escuche cómo encastran.

- Comprobar si la "línea negra"-3- se puede ver sin interrupciones en toda su longitud. De esta forma se asegura que el airbag para la cabeza NO está retorcido.

Si el desmontaje se ha efectuado a raíz de un accidente, sustituir los clips.

• Asegurarse de enclavar correctamente los conectores eléctricos hasta el tope y de que encastren de un modo audible.
• Asegurarse de no aprisionar ninguna conducción.

  ¡ATENCIÓN!

La batería se tiene que embornar estando conectado el encendido. En caso de reparación incorrecta de componentes pirotécnicos (por ejemplo airbag, tensores de cinturones), tras embornar la batería se pueden producir activaciones no deseadas. Al conectar la batería a una fuente de tensión no deberá haber ninguna persona en el interior del vehículo.

- Embornar el cable de masa de la batería estando el encendido conectado.

Si, después del montaje, el testigo del airbag -K75- indica que hay un fallo, habrá que consultar la memoria de averías, procediendo seguidamente a borrarla y a consultarla de nuevo.

Pares de apriete

• "Cuadro de montaje - Airbag para la cabeza, modelo 2 puertas"
• "Cuadro de montaje - Airbag para la cabeza, modelo 4 puertas y ST"
