Seat Leon (2013-2020) Manual de Taller: Disco de freno: desmontar y montar

Disco de freno: desmontar y montar, pinza de freno FS III

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

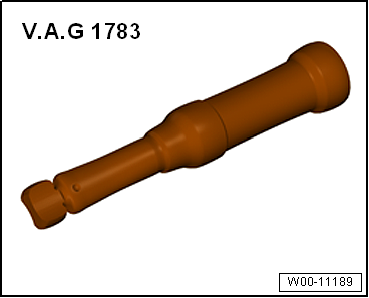

  • Llave dinamométrica -V.A.G 1783-

Desmontar:

- Desmontar las ruedas.

- Desmontar las pastillas de freno.

W00-11189

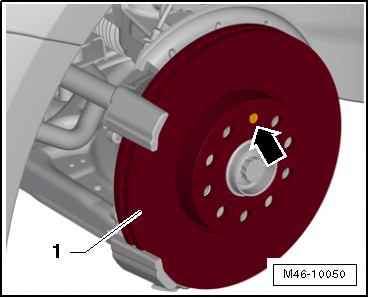

- Desenroscar el tornillo -flecha- para el disco de freno -1-.

- Retirar el disco de freno -1- del cubo de rueda.

Montar:

- Limpiar a fondo las superficies de contacto del disco de freno y del cubo de rueda.

- Colocar el disco de freno en el cubo de rueda.

  Aviso

No ladear el disco de freno al colocarlo en el cubo de rueda.

  ¡Atención!

Utilizar tornillos nuevos.

- Enroscar el tornillo para el disco de freno.

- Montar las pastillas de freno.

  ¡ATENCIÓN!

Pisar varias veces con fuerza el pedal de freno "a vehículo parado" para que las pastillas se asienten de la forma correspondiente a su estado de servicio.

Antes de realizar el primer recorrido, asegurarse de que los frenos funcionen correctamente.

M46-10050

Pares de apriete:

  • "Cuadro de montaje - Freno delanteros, pinza de freno FS III"
  • Llantas y neumáticos; Par de apriete de los tornillos de rueda

Disco de freno: desmontar y montar, pinza de freno FN III

Llave dinamométrica -VAG 1332-

W00-11165

Llave dinamométrica -V.A.G 1783-

  Aviso

Desmontar el portafreno junto con la pinza de freno.

Desmontar:

- Desmontar las ruedas.

W00-11189

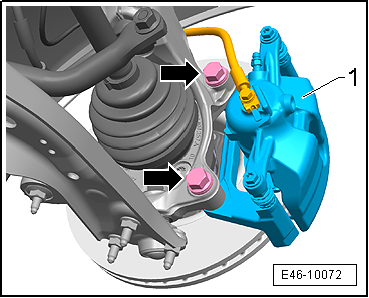

- Quitar los tornillos -flechas- que fijan el portafrenos a la mangueta.

- Retirar el portafreno -1- junto con la pinza de freno.

- Sujetar el conjunto con un alambre de forma que el peso de la pinza no presione ni dañe el latiguillo.

E46-10072

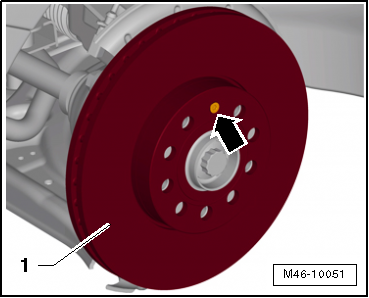

- Desenroscar el tornillo -flecha- para el disco de freno -1-.

- Retirar el disco de freno -1- del cubo de rueda.

Montar:

- Limpiar a fondo las superficies de contacto del disco de freno y del cubo de rueda.

- Colocar el disco de freno en el cubo de rueda.

  Aviso

No ladear el disco de freno al colocarlo en el cubo de rueda.

  ¡Atención!

Utilizar tornillos nuevos.

- Enroscar el tornillo para el disco de freno.

- Introducir el conjunto portafreno y pinza de freno en el cubo de rueda.

- Fijar el portafreno con tornillos nuevos.

  ¡ATENCIÓN!

Pisar varias veces con fuerza el pedal de freno "a vehículo parado" para que las pastillas se asienten de la forma correspondiente a su estado de servicio.

Antes de realizar el primer recorrido, asegurarse de que los frenos funcionen correctamente.

M46-10051

Pares de apriete:

  • "Cuadro de montaje - Freno delanteros, pinza de freno FN III"
  • Llantas y neumáticos; Par de apriete de los tornillos de rueda

Disco de freno: desmontar y montar, pinza de freno Brembo

Llave dinamométrica -V.A.G 1783-

  Aviso

Al separar la pinza de freno, no es necesario desatornillar el latiguillo de la pinza de freno.

- Separar la pinza de freno sin desatornillar el latiguillo.

- Sujetar la pinza de freno con un alambre de forma que el peso de la pinza no presione ni dañe el latiguillo.

- Desenroscar el tornillo para el disco de freno.

- Retirar el disco de freno del cubo de rueda.

Montar:

- Limpiar a fondo las superficies de contacto del disco de freno y del cubo de rueda.

- Colocar el disco de freno en el cubo de rueda.

  Aviso

No ladear el disco de freno al colocarlo en el cubo de rueda.

  ¡Atención!

Utilizar tornillos nuevos.

- Enroscar el tornillo para el disco de freno.

- Montar la pinza de freno.

  ¡ATENCIÓN!

Pisar varias veces con fuerza el pedal de freno "a vehículo parado" para que las pastillas se asienten de la forma correspondiente a su estado de servicio.

Antes de realizar el primer recorrido, asegurarse de que los frenos funcionen correctamente.

W00-11189

Pares de apriete:

  • "Cuadro de montaje - Freno delanteros, pinza de freno Brembo"
  • Llantas y neumáticos; Par de apriete de los tornillos de rueda

Chapa protectora del freno: desmontar y montar

Desmontar:

- Desmontar el disco de freno.

- Desenroscar los tornillos -flechas- de la chapa protectora -1-.

- Retirar la chapa protectora -1- del cubo de rueda.

Montar:

- Limpiar el cubo de rueda y la chapa protectora.

- Colocar la chapa protectora en el cubo de rueda.

  ¡Atención!

Utilizar tornillos nuevos.

M46-10064

- Enroscar los tornillos -flechas-.

  ¡ATENCIÓN!

Pisar varias veces con fuerza el pedal de freno - a vehículo parado - para que las pastillas se asienten de la forma correspondiente a su estado de servicio.

Antes de realizar el primer recorrido, asegurarse de que los frenos funcionen correctamente.

M46-10064

Pares de apriete:

  • "Cuadro de montaje - Freno delanteros"
