Seat Leon (2013-2020) Manual de Taller: Barra estabilizadora

Cuadro de montaje - Barra estabilizadora

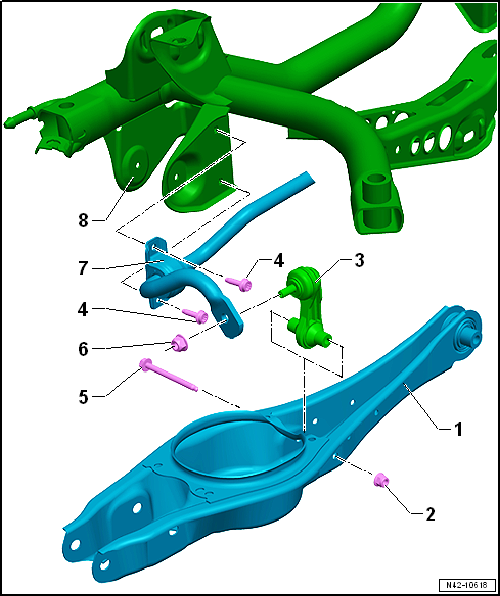

Cuadro de montaje - Barra estabilizadora, eje multibrazo, tracción delantera

Cuadro de montaje - Barra estabilizadora, eje multibrazo, tracción delantera

1 - Brazo transversal inferior

2 - Tuerca

  • Sustituir tras el desmontaje
  • 20 Nm +180º

3 - Bieleta de acoplamiento

  • Desmontar y montar

4 - Tornillo

  • atornillar uniformemente
  • Sustituir tras el desmontaje
  • 20 Nm +90º

5 - Tornillo

  • Sustituir tras el desmontaje

6 - Tuerca

  • Al apretar hay que retener por el estriado interior de la bieleta de acoplamiento
  • 55 Nm

7 - Barra estabilizadora

  • Con alojamientos de goma
  • Desmontar y montar

8 - Puente soporte de la mecánica

Barra estabilizadora: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Llave dinamométrica -V.A.G 1331-

Desmontar

- Aflojar los tornillos de rueda.

- Elevar el vehículo.

- Desmontar las ruedas.

  Aviso

Las siguientes operaciones se refieren al lado izquierdo del vehículo. Estas operaciones rigen también para el lado derecho del vehículo.

- Desmontar los muelles.

W00-11166

- Desenroscar los tornillos -flechas- de la barra estabilizadora -1-.

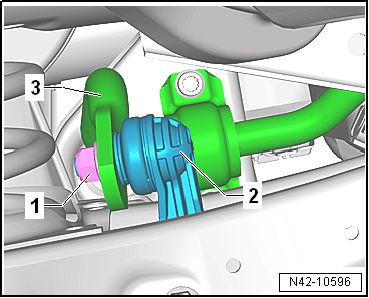

N42-10639

- Desenroscar la tuerca -1- de la bieleta de acoplamiento -2-.

- Extraer la bieleta de acoplamiento -2- de la barra estabilizadora -3-.

- Retirar la barra estabilizadora -3- del puente soporte de la mecánica.

Montar

El montaje se efectúa en el orden inverso y teniendo en cuenta lo siguiente:

N42-10596

- Apretar uniformemente los tornillos -flechas- que fijan la barra estabilizadora -1- al puente soporte de la mecánica -2-.

Pares de apriete

  • "Cuadro de montaje - Barra estabilizadora"
  • "Par de apriete de los tornillos de rueda"

N42-10639

Bieleta de acoplamiento: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Llave dinamométrica -V.A.G 1331-

Desmontar

- Aflojar los tornillos de rueda.

- Elevar el vehículo.

- Desmontar las ruedas.

- Desmontar los muelles.

W00-11166

Vehículos con protector antigravilla

- Desmontar el remache expansivo -1-.

- Desenroscar los tornillos -2- del protector antigravilla -3-.

N42-10610

Continuación para todos los vehículos

- Desenroscar las tuercas -1- y -3- y extraer el tornillo -4-.

- Extraer la bieleta de acoplamiento -2- de la barra estabilizadora y el brazo longitudinal.

Montar

El montaje se efectúa en el orden inverso y teniendo en cuenta lo siguiente:

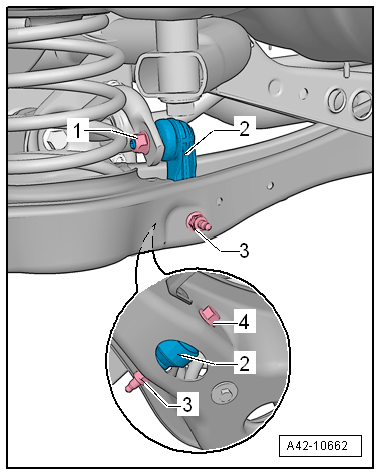

A42-10662

- Montar la bieleta de acoplamiento -2-, atornillar las tuercas -1- y -3- y apretar en posición de peso en vacío.

- Al apretar la tuerca -1- hay que retener por el estriado interior del tornillo.

Pares de apriete

  • "Cuadro de montaje - Barra estabilizadora"
  • "Par de apriete de los tornillos de rueda"

A42-10662
